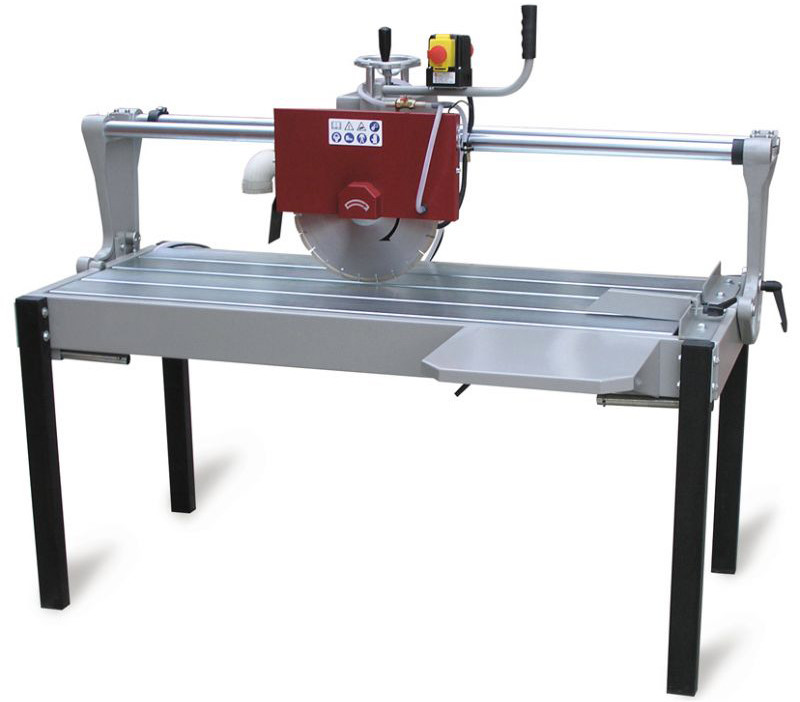

Отрезной станок RD-1200S

Назначение

Станок RD-1200S предназначен для резки облицовочного и декоративного камня, тротуарной плитки и т.д.

Основные узлы и детали оборудования

Направляющая пильного узла. Пильный узел. Электрический блок управления. Лазерный светодиод. Штуцер СОЖ. Стол. Боковой стол. Рукоятка для перемещения станка.

Краткое описание конструкции оборудования

Станок RD-1200S состоит из станины (2), на которой крепятся ножки (1) и два поворотных кронштейна 3. Между кронштейнами установлены две направляющих  (4), по которым перемещается пильный узел (5) с электродвигателем, на валу которого крепится отрезной диск (12).  На станине установлен стол (9) для установки на него разрезаемого материала. На защитном кожухе  отрезного диска установлен штуцер(8) с подводом воды для охлаждения отрезного диска и лазерный светодиод (7) для указания места реза. Электрический блок управления (6) установлен на пильном узле.

Вид упаковки

Станок поставляется на деревянном поддоне, в фанерной упаковке частично разобранном виде.

Содержание упаковки

1. Диск отрезной - 1 шт.
2. Ножки станка - 4 шт.
3. Болт М8?75 - 8 шт.
4. Гайка М8 - 8 шт.
5. Шайба ?8 -16 шт.
6. Втулка ?13,5? 58 - 8 шт.
7. Штурвал -1 шт.
8. Рукоятка зажима М14 - 2 шт.
9. Рукоятка зажима М8 — 2 шт.
10. Пробка резиновая коническая -1 шт.
11. Упор -1 шт.
12. Стол боковой -1 шт.
13. Часть стола - 4 шт.
14. Ключ гаечный 27?30; 8?10 — 2 шт.
15. Ключ шестигранный 3; 4; 5мм — 3 шт.
16. Инструкция по эксплуатации. — 1 шт.
