фланец переходной с 80мм на 100мм для 3х, 4х-кулачковых патронов
4 210 ₽
- Бренд
- ТЕХНОРЕАЛ
- Артикул
- МА310015005
- Код товара
- Вес
- 1 кг

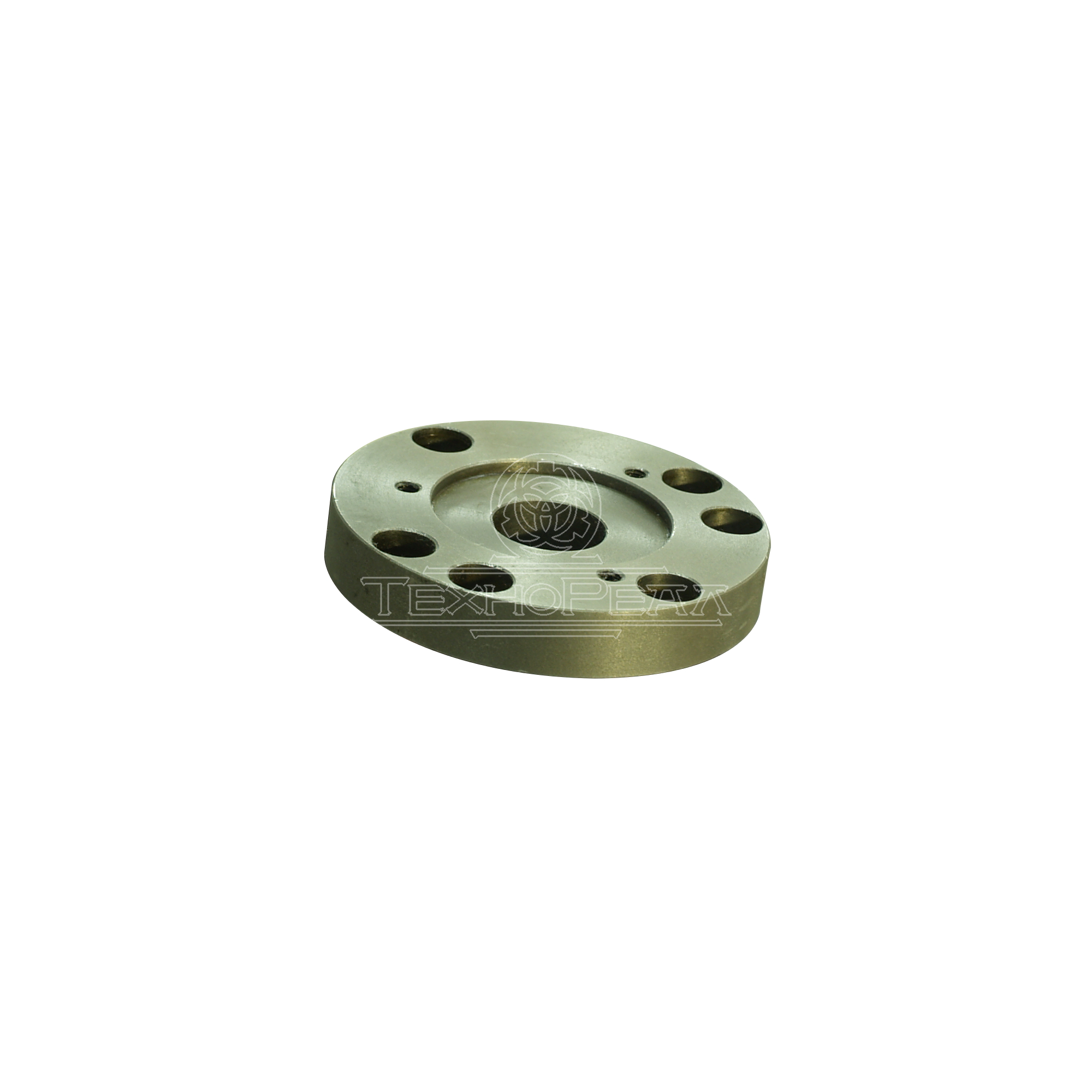

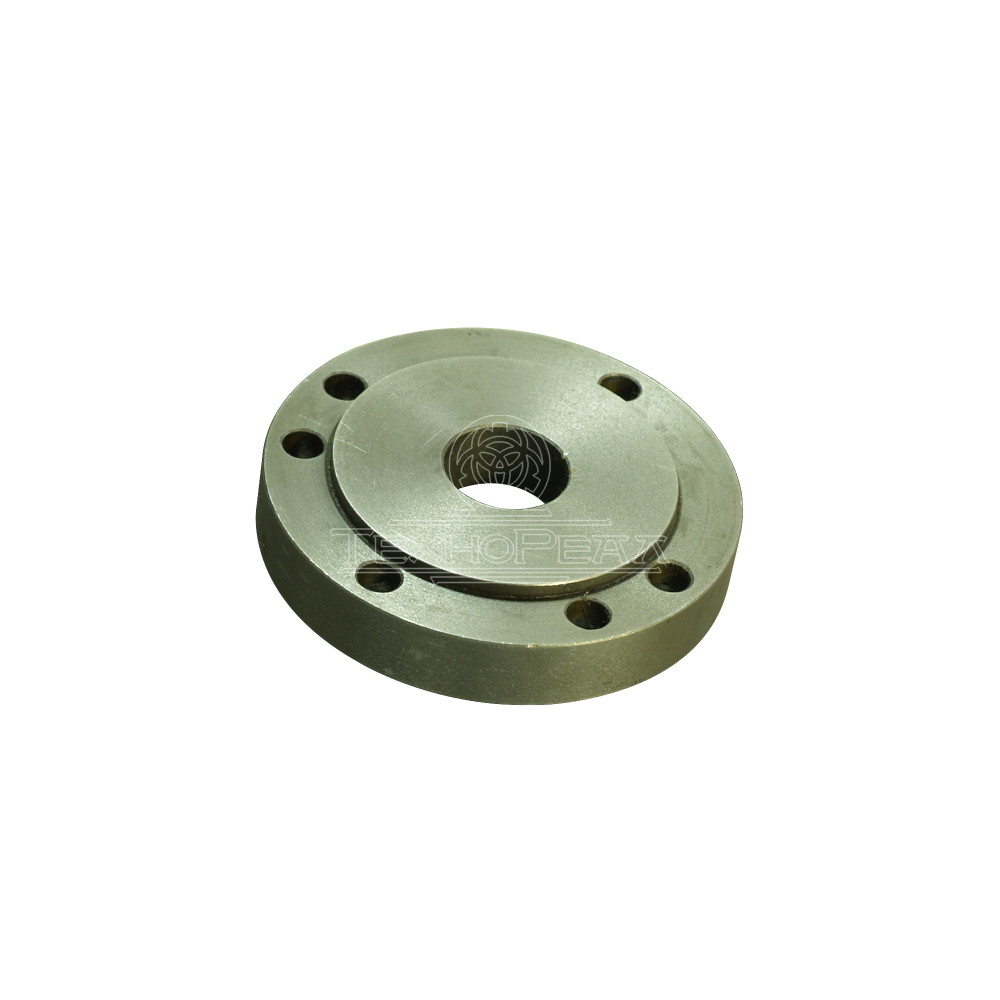

Фланец переходной с 80мм на 100мм под 3х, 4х-кулачковые патроны.
Стандартный установленный на токарном станке патрон 80мм в некоторых случаях не позволяет зажимать требуемые заготовки, и иногда установка патрона большего диаметра позволяет решить задачу. В таких случаех необходим переходной фланец с посадочного места фланца шпинделя на посадочный поясок 100мм патрона. Фланец позволяет переходить с 80мм патрона на 100мм патрон. Посадочный диаметр и крепежные отверстия под установку патрона имеют стандартные размеры, что позволяет устанавливать на фланец 100мм патроны различных производителей. Особенностью фланца является наличие крепежных отверстий для установки как 3х-кулачковых, так и 4х-кулачковых патронов с четырьмя крепежными отверстиями.
Размеры
| Посадочный поясок, мм | 55 |
| Диаметр окружности расположения осей крепежных отверстий к шпинделю, мм | 66 |
| Посадочный диаметр патронов, мм | 72* |
| Диаметр окружности расположения осей крепежных отверстий патрона к фланцу, мм | 84 |
| Допустимое количество крепежных отверстий в патронах, шт | 3, 4 |
| Наружный диаметр фланца, мм | 100 |
* допускается размер с припуском на дальнейшую обработку установленного на станке фланца под точную посадку патрона.
Происхождение
- Страна
- Китай
- Бренд
- ТЕХНОРЕАЛ
Размеры
- Вес нетто
- 1 кг
- Вес брутто
- 1 кг
- Объем
- --- л
- Длина
- 11 см
- Ширина
- 11 см
- Высота
- 4 см
