Центр вращающийся HD432 КМ2 со вставками, 6шт

~~14 830 ₽~~ 11 720 ₽

Бренд: ТЕХНОРЕАЛ
Артикул: МА310351505
Код товара
Вес: 1.2 кг

Описание Характеристики Отзывы и комментарии (0)

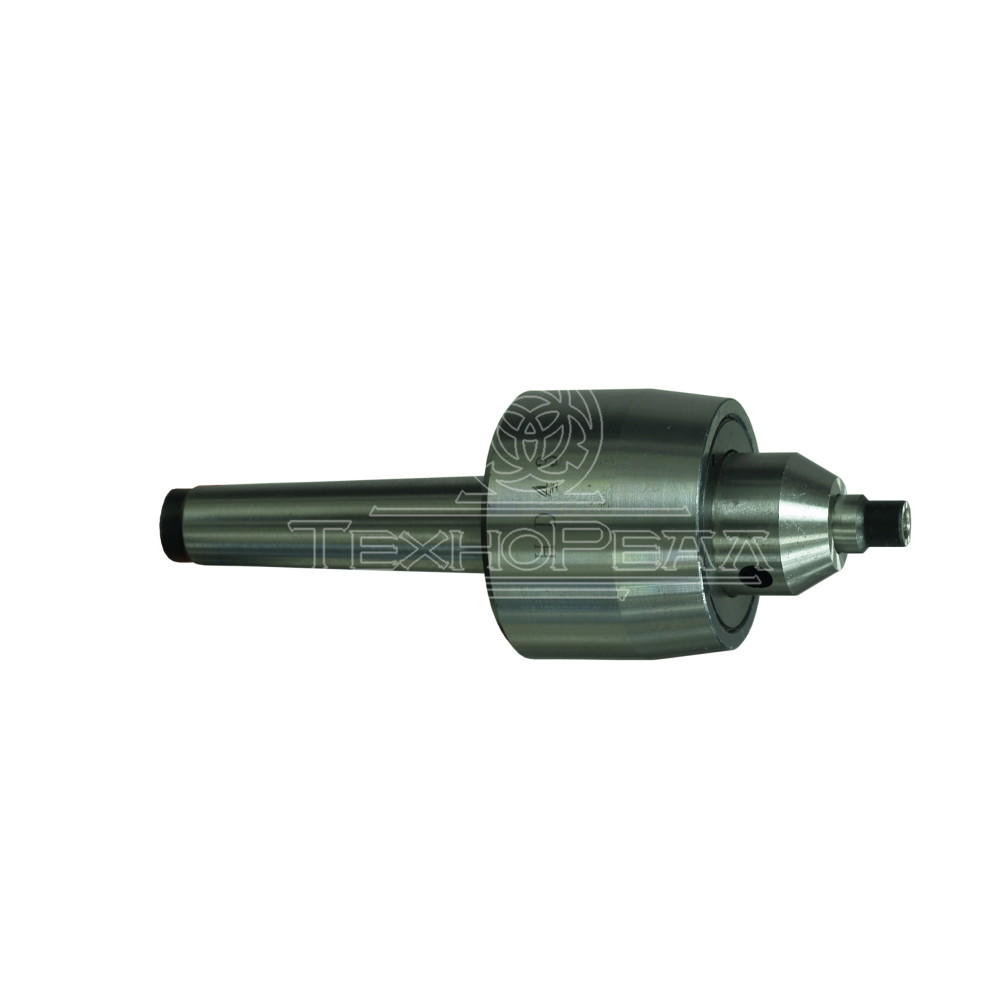

Вращающийся центр HD432 Конус Морзе №2, со сменными вставками

HD432 — универсальный вращающийся токарный центр со сменными центрирующими вставками. Предназначен для установки в пиноль задней бабки токарного станка и поддержки заготовки со стороны свободного торца при обработке.

Хвостовик выполнен с конусом Морзе 2, благодаря чему центр устанавливается непосредственно в соответствующее коническое отверстие задней бабки. Рабочая часть вращается на встроенных шариковых подшипниках вместе с заготовкой. Модель HD432 относится к высокоскоростным универсальным вращающимся центрам со сменной рабочей частью.

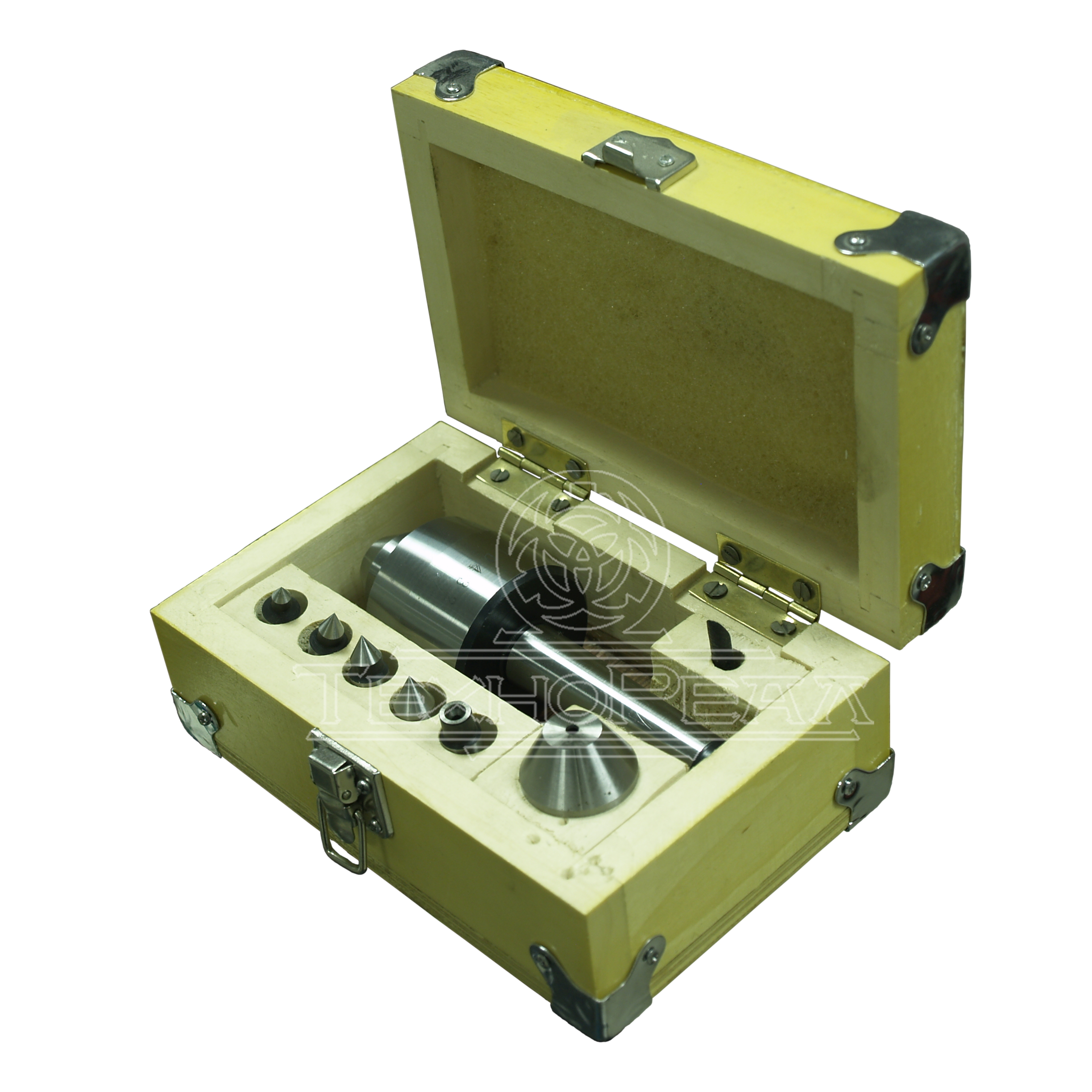

Главная особенность HD432 — комплект из 6 сменных вставок различной конфигурации. Для замены вставки не требуется менять весь вращающийся центр: насадка устанавливается в ответное коническое посадочное отверстие вращающегося узла. Такая конструкция позволяет быстро адаптировать оснастку к различным схемам центрирования заготовок.

Сменные вставки расширяют область применения центра. В зависимости от установленной рабочей части центр может использоваться для стандартного центрирования деталей по центровому отверстию, а также для работы с заготовками другой торцевой геометрии, в том числе полыми деталями. Среди вариантов насадок для данной системы применяются конические и грибковые исполнения.

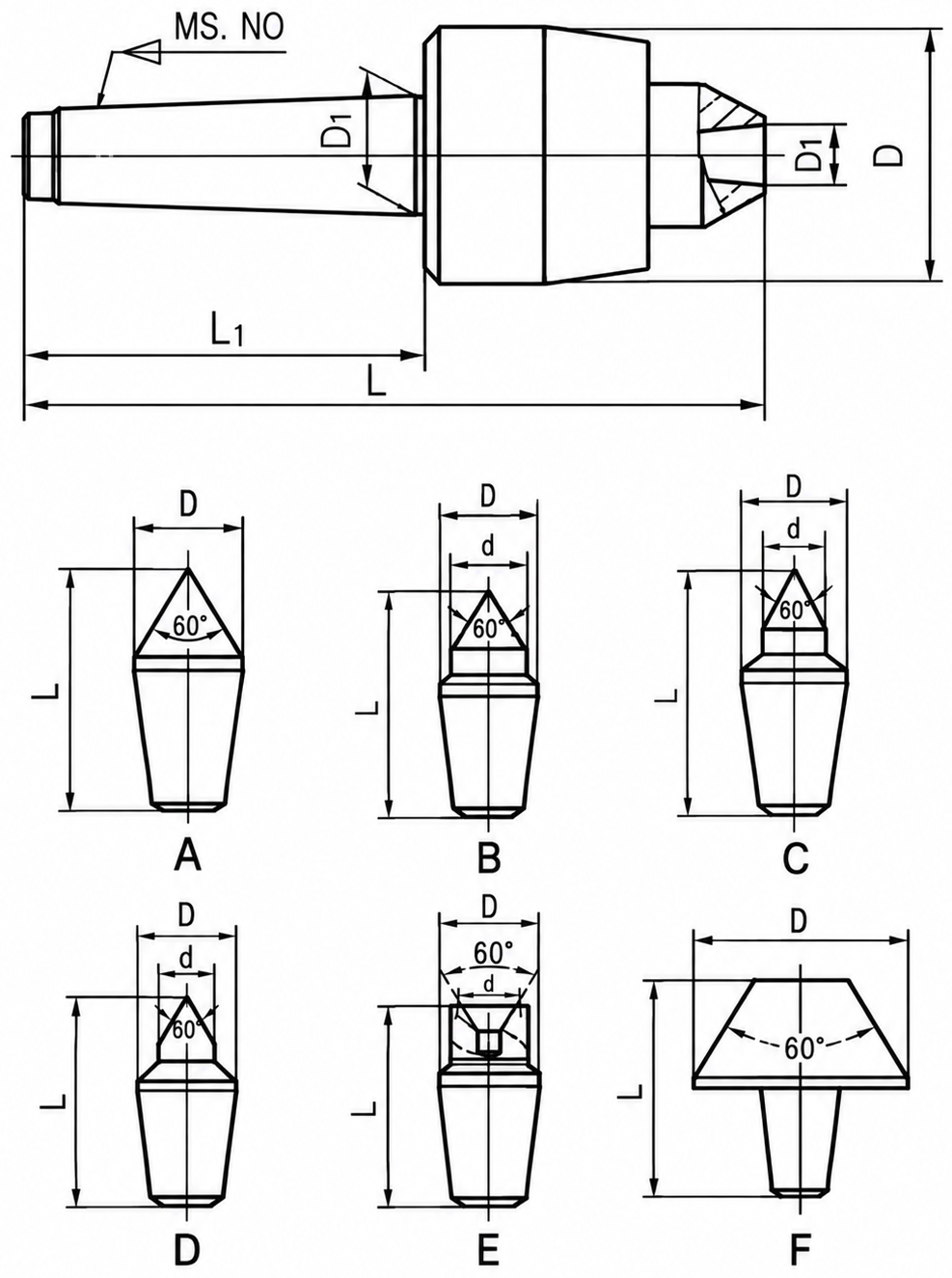

Модель: HD432

Конус Морзе: (№ 2)
D: 48 мм
D1: 17,780 мм
L1: 69 мм
L: 127 мм

Сменные Вставки:

Вставка	Размеры
A	L = 26 мм; D = 10,2 мм
B	L = 28,5 мм; D = 10,2 мм; d = 8 мм
C	L = 29 мм; D = 10,2 мм; d = 6,5 мм
D	L = 27,5 мм; D = 10,2 мм; d = 5 мм
E	L = 25 мм; D = 10,2 мм; d = 5,3 мм
F	L = 30 мм; D = 28 мм
