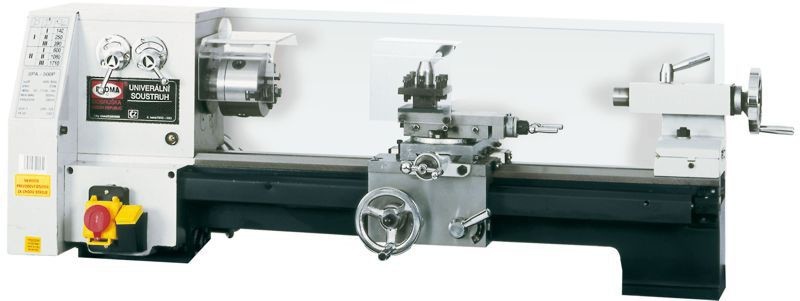

Универсальный токарный станок SPA-500P/230

Универсальный токарный станок spa-500P/230 предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Данный станок широко используется в условиях мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

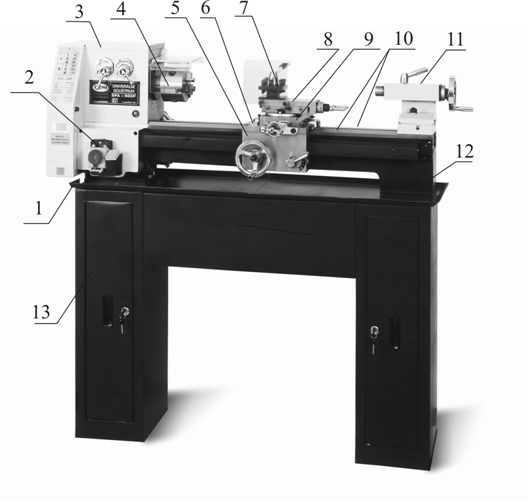

Основные узлы и детали оборудования.

1.​ Поддон (поставляется с подставкой)
2.​ Электрический блок управления
3.​ Шпиндельная бабка
4.​ Зажимной патрон
5.​ Фартук
6.​ Каретка суппорта
7.​ Резцедержатель
8.​ Верхние салазки
9.​ Поперечные салазки
10.​ Направляющие станины
11.​ Задняя бабка
12.​ Станина
13.​ Подставка (поставляется отдельно)


Поддон 1 для сбора охлаждающей жидкости и стружки. Станина 12 с направляющими 10 каретки суппорта 6 и задней бабки 11. Неподвижная шпиндельная бабка 3 со шпинделем, электрическим блоком управления 2. Передвижная задняя бабка, закрепляемая на станине в необходимом местоположении. Фартук 5 с механизмом передачи движения от маховика ручного перемещения к рейке и с механизмом соединения маточной гайки с ходовым винтом. Суппорт состоящий из: каретки суппорта, перемещающейся по направляющим станины; поперечных салазок 9, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 8, несущих резцедержатель 7. Каретка суппорта перемещается вручную или механически. Поперечные и верхние салазки перемещаются вручную. По необходимости можно установить подвижный или неподвижный люнеты (поставляются отдельно).

Дополнительная информация.

Выбор величины подачи и шага резьбы.

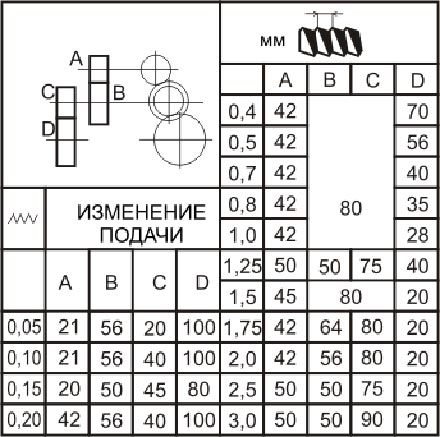

Установка величины подачи или шага резьбы осуществляется при помощи гитары сменных шестерен в соответствии со значениями, указанными в таблице. Таблица расположена на внутренней стороне бокового защитного кожуха шпиндельной бабки.

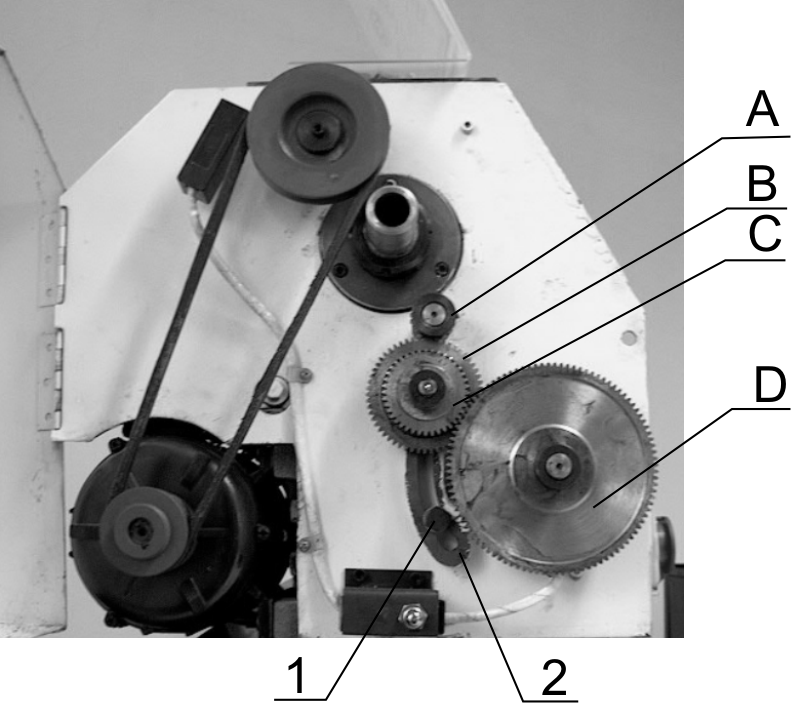

Для замены шестерен A, B, C, D открутите стопора на шайбах установленных перед шестернями (служащих для фиксации шестерен по оси валов). Снимите шайбы и шестерни. Установите необходимые шестерни и зафиксируйте их на валах при помощи шайб со стопорами. Для изменения межосевого расстояния между шестерен ослабьте зажимной болт 1, измените положение сектора 2 или переместите ось, предварительно провернув ее против часовой стрелки, на которой устанавливаются шестерни С и В . Закрутите ось и болт 1. При регулировке зазоров между шестернями следите, чтобы зазоры были наименьшими, но при этом шестерни вращались свободно.

Технические характеристики:

Комплект поставки:

• Патрон 3-х кулачковый 100мм - 1 шт.
• Кулачки обратные - 1 шт.
• Центр невращающийся Мк2, Мк3 - 2 шт.
• Сменные шестерни гитары подач - 5 шт.
• Ключ шестигранный 6мм - 1 шт.
• Ключ резцедержателя - 1 шт.
• Ключ патрона - 1 шт.
• Ключи рожковые 8х10, 12х14, 17х19 - 3 шт.
• Инструкция по эксплуатации
