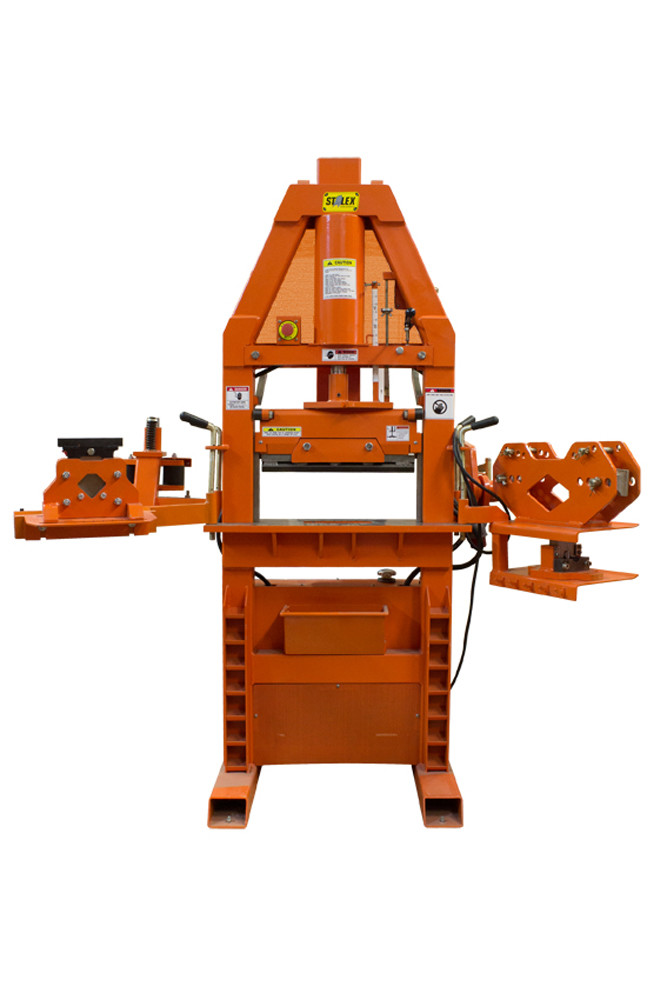

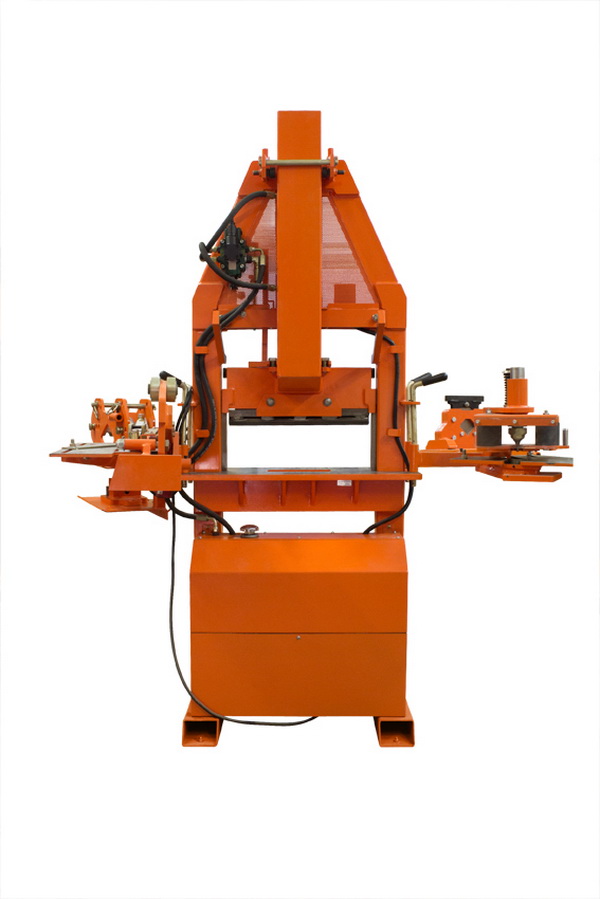

Металлообрабатывающий Мастер-Станок Stalex M42

Основой Мастер-станка Stalex M42 является гидравлический пресс, размещённый на осевой линий конструкции станка, усилие пресса составляет 42 тонны.

Гидравлика станка:
в верхней части станка установлен гидравлический пресс
в нижней части станка размещён гидравлический бак (из которого гидравлическое масло подаётся в двухходовой цилиндр).

Рабочий стол размещён в центральной части станка, станок имеет 4 боковые опоры, на которых можно разместить более востребованные для клиента узлы станка.

Необходимый узел подводится с боковых опор и размещается по центру рабочего стола так чтобы осевая линия гидравлического пресса совпадала с центральной частью узла.
Мастер-станок Stalex M42 обрабатывает материалы (резка, гибка, пробивка отверстий листа и полосы, резка уголка, резка профильной трубы, резка сегментов круглой трубы, гибка круглой трубы) давлением, опуская-нагнетая двухходовой цилиндр на узел станка.

Отличительные особенности:

• Усилие пресса - 42 тонны;
• Гибка - 500 мм, толщина до 20 мм;
• Резка - 9,5 х 300 мм или 12,7 х 200 мм;
• Пробивка отверстий - 25 мм в 9,5 мм или 19 мм в 12,7 мм;
• Резка прямоугольной трубы - от 12 мм до 50 мм (толщина стенки до 5 мм);
• Гибка труб - от 12 до 50 мм;
• Резка стального уголка - до 75 х 75 мм (толщина стенки до 5 мм).

Станок имеет 6 основных узлов и комплекты штампов для гибки листа и полосы, гибки круглых труб и пробивки отверстий.

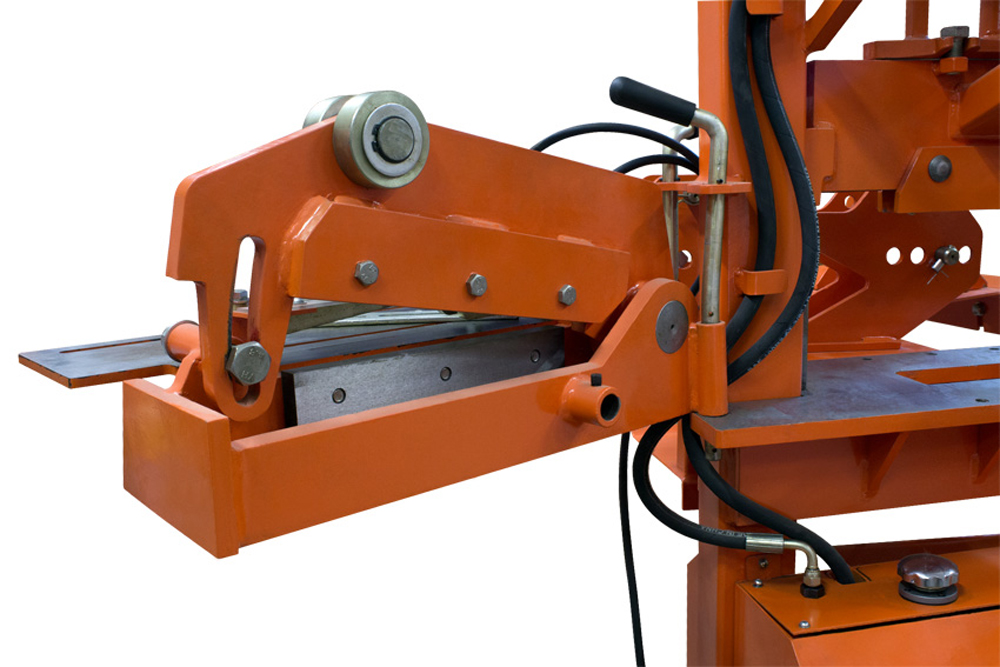

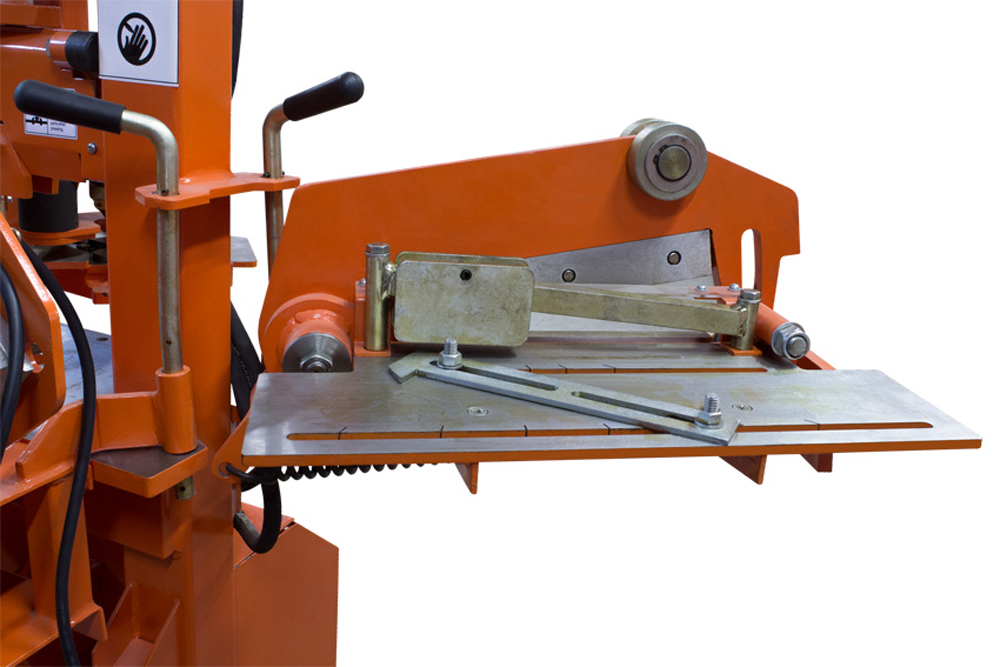

Резка листовой стали
при длине резки 300мм – макс. толщина реза 9,5мм
при длине резки 200мм – макс. толщина реза 12,7
наличие смежной линейки на рабочем столе для фиксации листа для рубки под углом

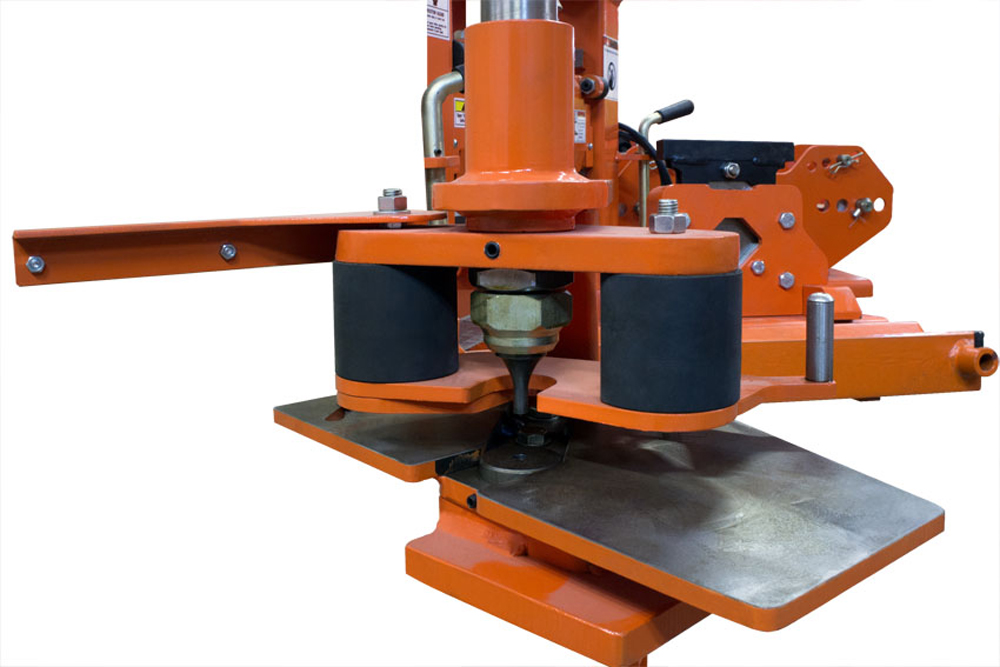

Пробивка отверстий
Узел перфорирования имеет 6 комплектов пробивки отверстий – Ø8; Ø10; Ø12; Ø16; Ø19; Ø25мм пример:
пробивка отверстий Ø25мм при толщине до 9,5мм
пробивка отверстий Ø19мм при толщине до 12,7мм

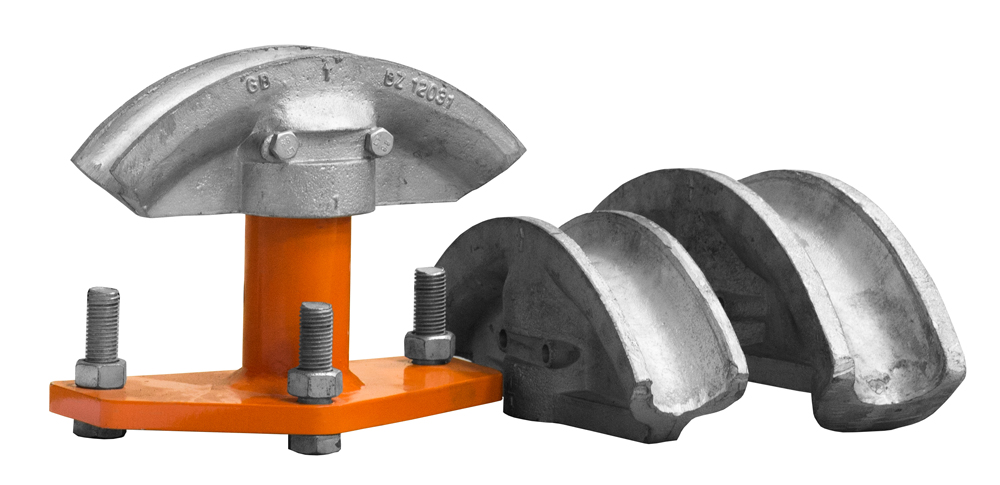

Гибка круглой трубы

Узел гибки круглой трубы продавливает заготовки при помощи гидравлического двухходового цилиндра с тремя сменными рабочими опорами. Помимо трёх рабочих опор станок имеет две горизонтальные опоры, устанавливаемые в отверстия для регулировки радиуса гиба.

Гибка труб круглого сечения:
½" (12,7мм); ¾" (19,05мм); 1" (25,4мм); 1 ¼" (31,75мм) ;1 ½ (38,1мм); 2" (50,8мм)

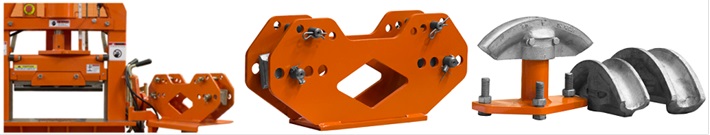

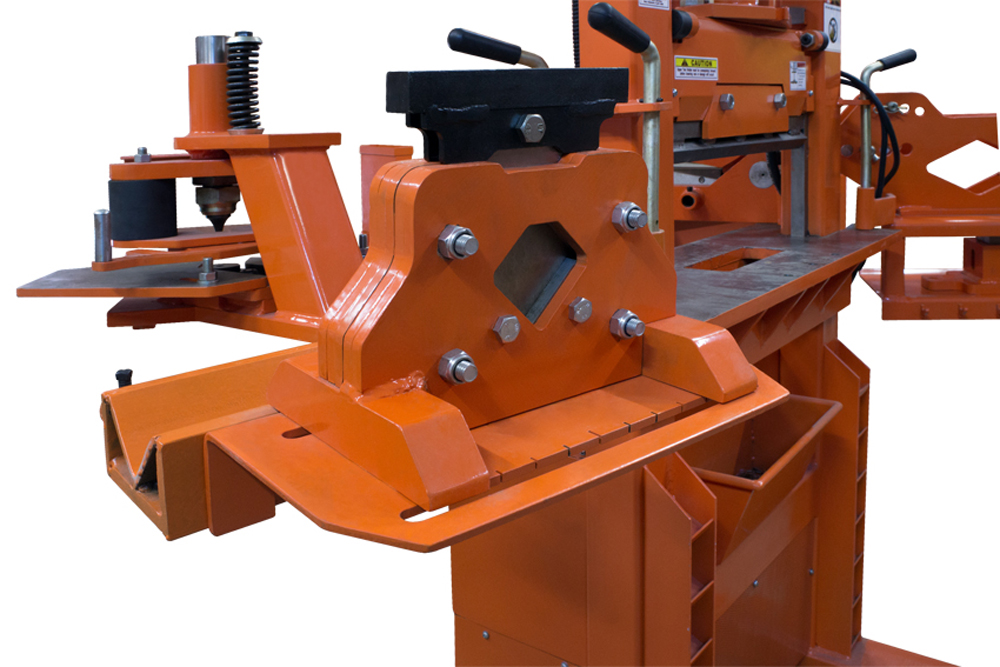

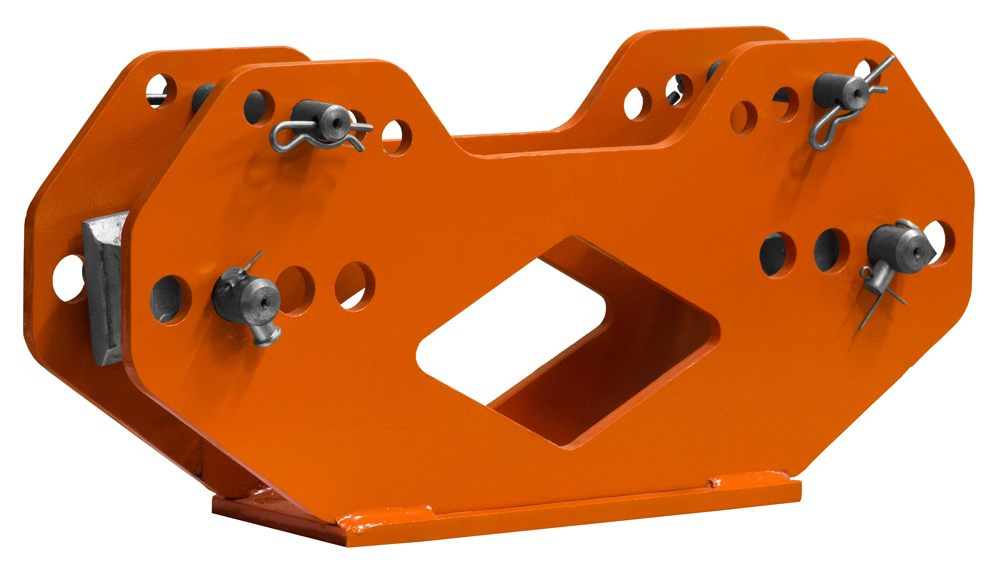

Резка профильной трубы

Резка профильной трубы от 12мм до 50мм, толщина стенки до 4,75мм

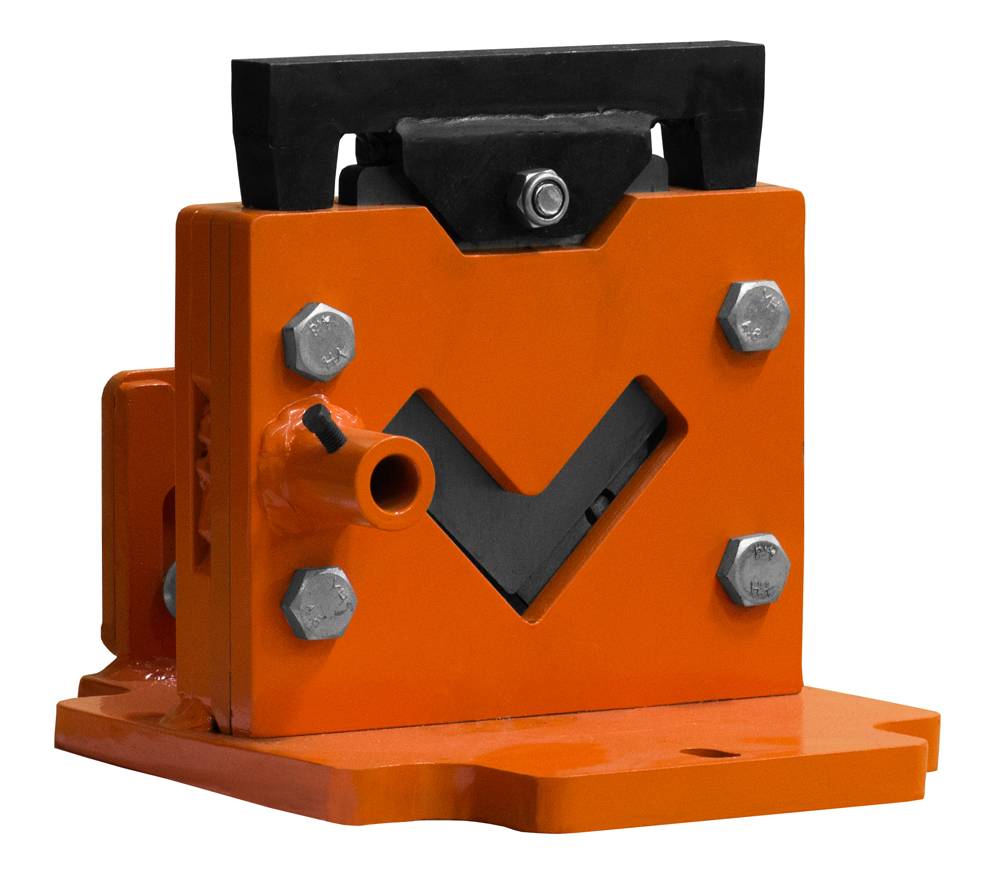

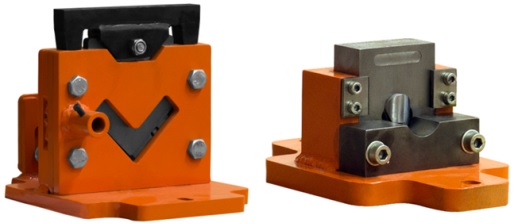

Резка уголка и резка сегментов круглой трубы

Резка стального уголка до 75х75мм, толщина стенки до 5мм

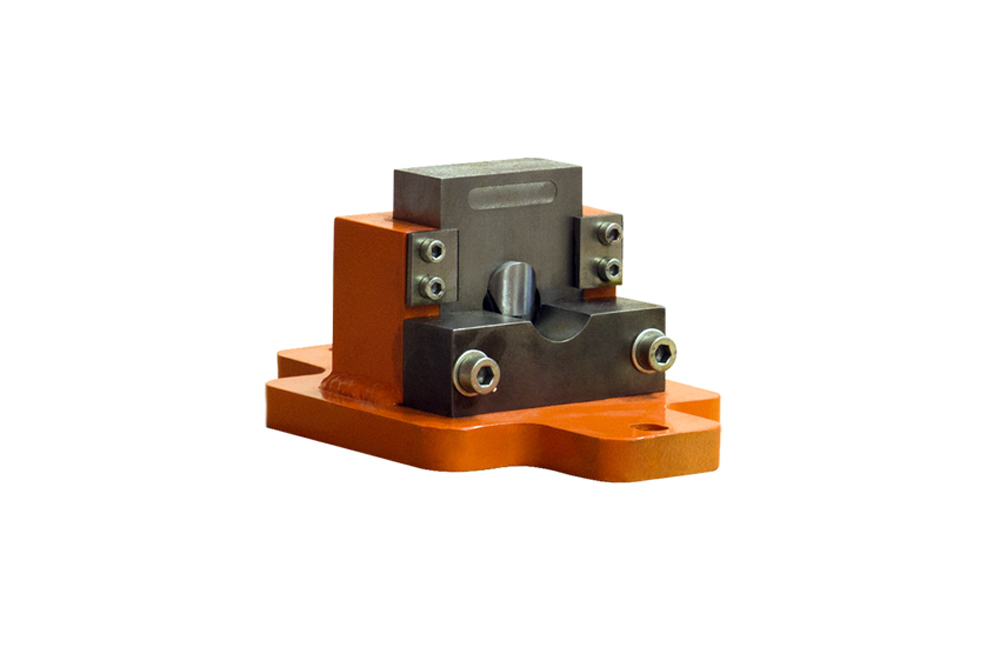

Вырубной пресс для труб до Ø 25,4мм

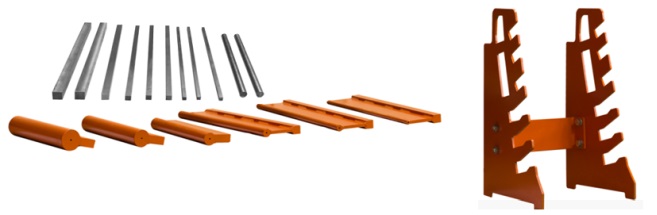

Гибка и штапмы для гибки

Гибка листа - длина 500мм, толщина до 20мм.

Технические характеристики:

Комплектация:

• Инструкция по эксплуатации

Видеопрезентация:

В разработке.
