фланец к поворотным столам от 110мм для 125мм патронов

3 140 ₽

Бренд: ТЕХНОРЕАЛ
Артикул: МА320401506
Код товара
Вес: 3 кг

Описание Характеристики Отзывы и комментарии (0)

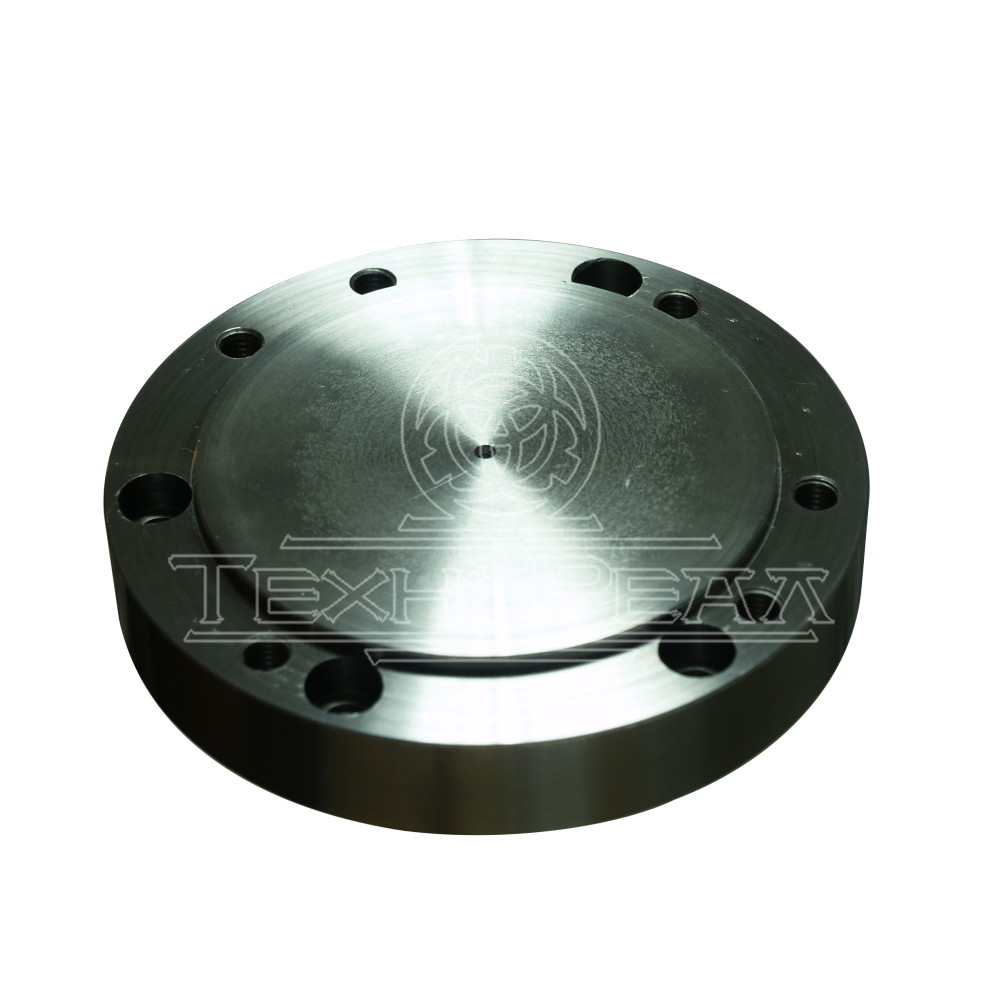

Фланец к поворотным столам от 110мм для 125мм патронов.

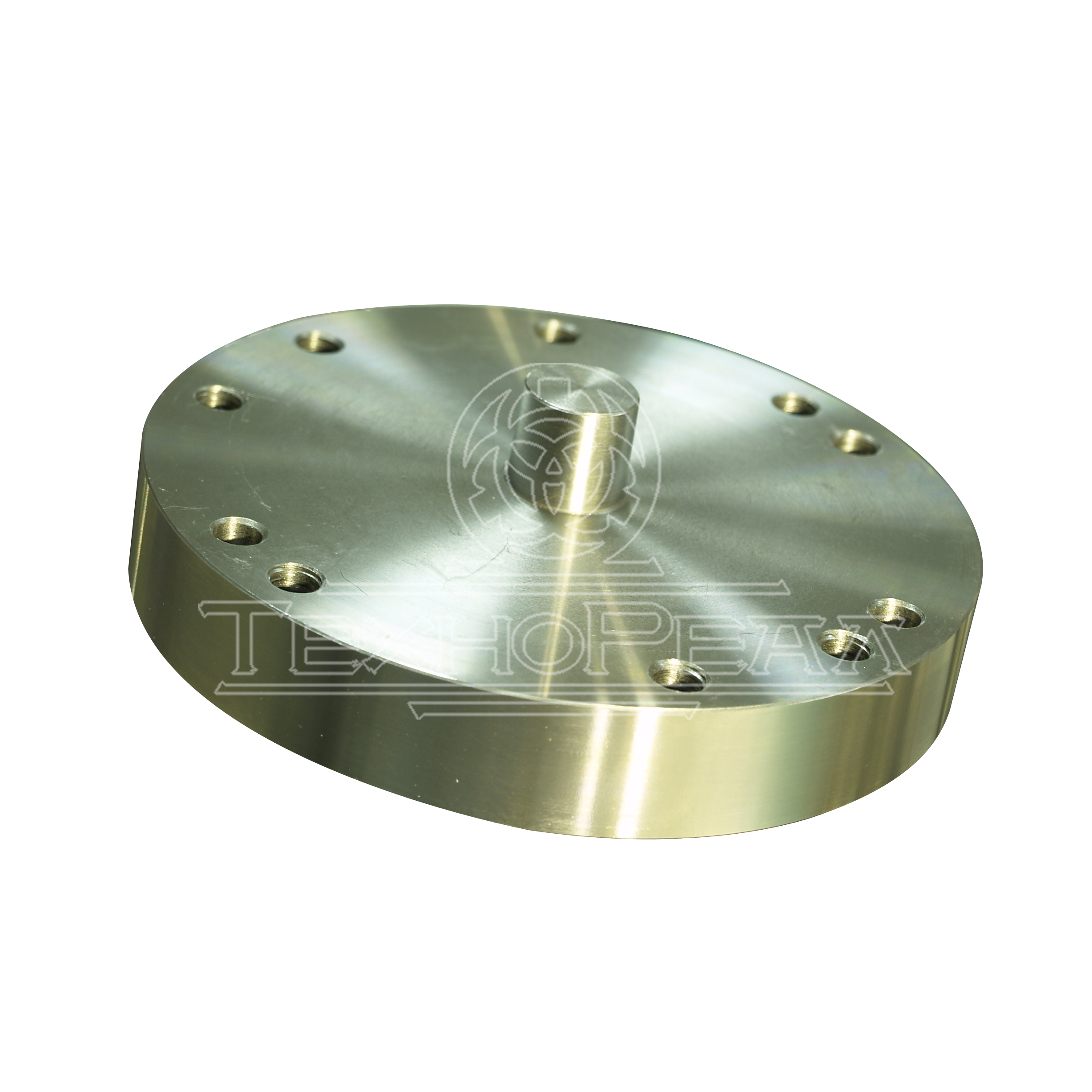

Изделие предназначено для установки кулачковых или цанговых патронов 125мм на поворотные столы с Т-пазами. Фланец имеет хвостових с Конусом Морзе №2, что обеспечивает идеальное центрирование патрона на столе. Крепежные отверстия фланца выполнены так, что допустимо устанавливать его на поворотные столы с двумя, тремя, четырьмя и более пазами. Конструктивно обеспечивается возможность установки фланца на поворотные столы от 110мм в диаметре, например на HV4, HV6 и другие. Посадочный диаметр и крепежные отверстия под установку патрона имеют стандартные размеры, что позволяет устанавливать на фланец 125мм патроны различных производителей. Особенностью фланца является наличие крепежных отверстий для установки как 3х-кулачковых, так и 4х-кулачковых патронов с четырьмя крепежными отверстиями. Благодаря термообработке и качественной механической обработке фланец обеспечивает свою функциональность в течение длительного срока использования.

Размеры

Установочный конус	КМ2
Диаметр окружности расположения осей крепежных отверстий к столу, мм	108
Допустимое количество пазов на поворотных столах, шт	2, 3, 4
Посадочный диаметр крепления патронов, мм	95
Диаметр окружности расположения осей крепежных отверстий патрона к фланцу, мм	108
Допустимое количество крепежных отверстий в патронах, шт	3, 4
Наружный диаметр фланца, мм	125

Происхождение

Страна: Россия
Бренд: ТЕХНОРЕАЛ

Размеры

Вес нетто: 3 кг
Вес брутто: 3 кг
Объем: --- л
Длина: 16 см
Ширина: 16 см
Высота: 4 см
