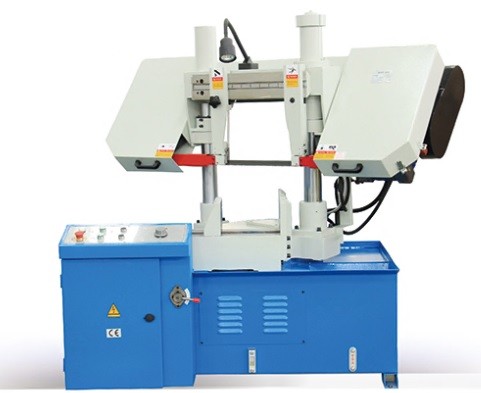

Гидравлический ленточнопильный колонный станок Stalex TBK-4228А с поворотной рамой

Модель Stalex TBK-4228А является гидравлическим ленточнопильным станком колонного двухстоечного типа.

Полуавтоматический ленточнопильный станок предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм, под углом от 0° (90°) до 45°.

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вверх-вниз перемещается горизонтальная пильная рама.

Пильная рама представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,

так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Основные элементы:

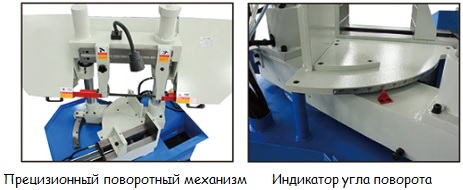

- Поворотный механизм при двухколонной конструкции (угол резки от 0°-30°-45°).

- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.

- Станок управляется трёхфазным двигателем.

- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена.

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.

- Термозащита электродвигателя.

- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно.

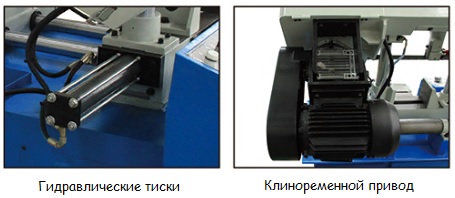

- Тиски гидравлические с возможностью быстрого зажима заготовок.

- 3 скорости вращения полотна.

- Подсветка зоны резания.

- Клиноременной привод.

- Гидравлическая система регулирования усилия резания с переменной скоростью.

- Автоматическое отключение при завершении резки.

На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х3625 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.

Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.

Узлы станка:

Технические характеристики:

Характеристики	Stalex TBK-4228А
Мощность мотора	3 кВт (3-х фазный)
Мощность гидравлической станции	0,55 кВт
Вращение пилы	от 0° (90°) до 45°
Тиски	гидравлические
Привод	клиноременной
Скорость резания	27, 45, 69 м/мин
Рабочая зона	0° (90°)	30°	45°
	280 мм	260 мм	170 мм
	320x280 мм	260x280 мм	170x280 мм
Габариты ленточного полотна	27х0,9х3625 мм
Общие размеры	2200х1400х1600 мм
Вес	600 кг

Комплектация:

• ленточнопильный станок,
• ленточнопильное полотно, установленное на станке,
• регулируемый упор - 240 мм,
• набор ключей.
