станок токарный настольный TL 210x400V-G
92 490 ₽
- Бренд
- ТЕХНОРЕАЛ
- Артикул
- МА010004005
- Код товара
- Объём
- 0,13 л
- Вес
- 80 кг

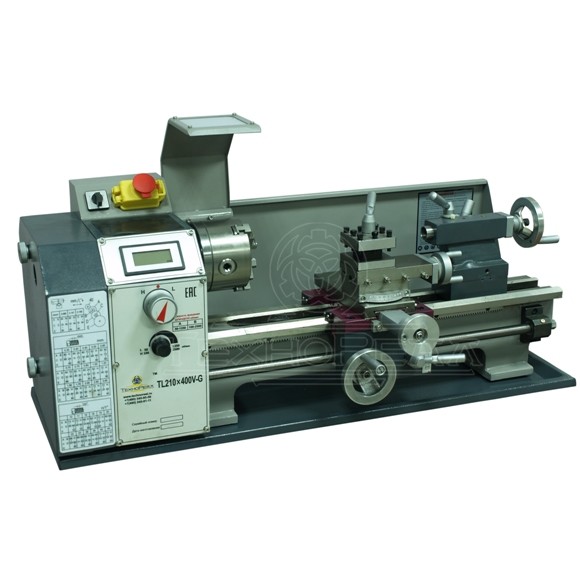

Станок токарный настольный TL210x400V-G
Особенности станка:
- на станке установлен коллекторный двигатель мощностью 600 Вт, 220 В.

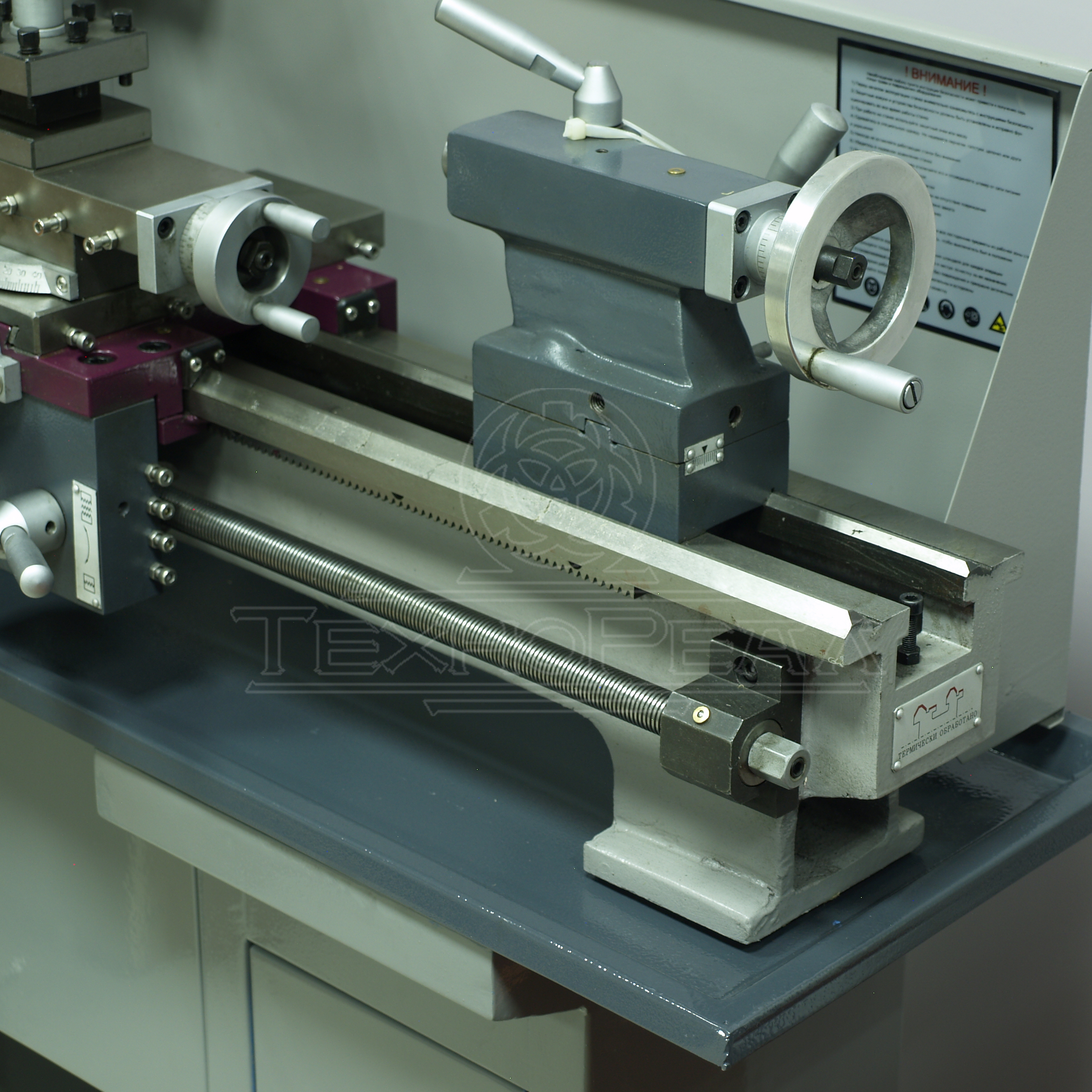

- две V-образные направляющие станка отшлифованы и термически обработаны.
- на станке возможно нарезание как метрических, так и дюймовых резьб.

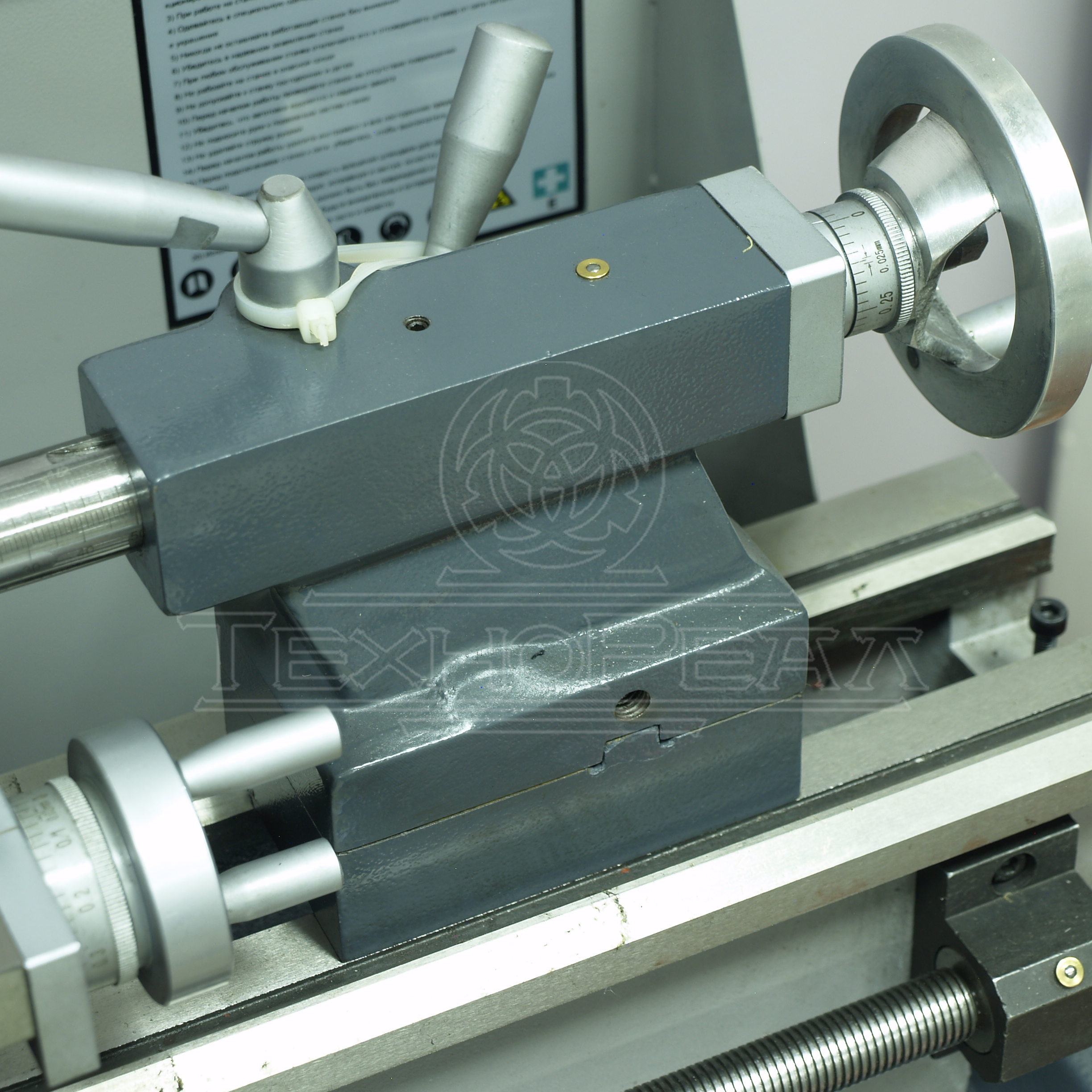

- станки оснащены быстрозажимной задней бабкой, ход пиноли 60 мм.

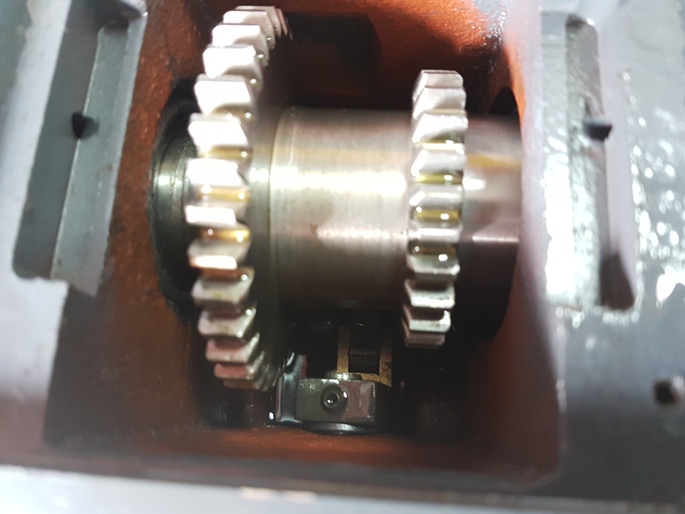

- привод станка ременный + зубчатая передача на диапазоны скоростей.

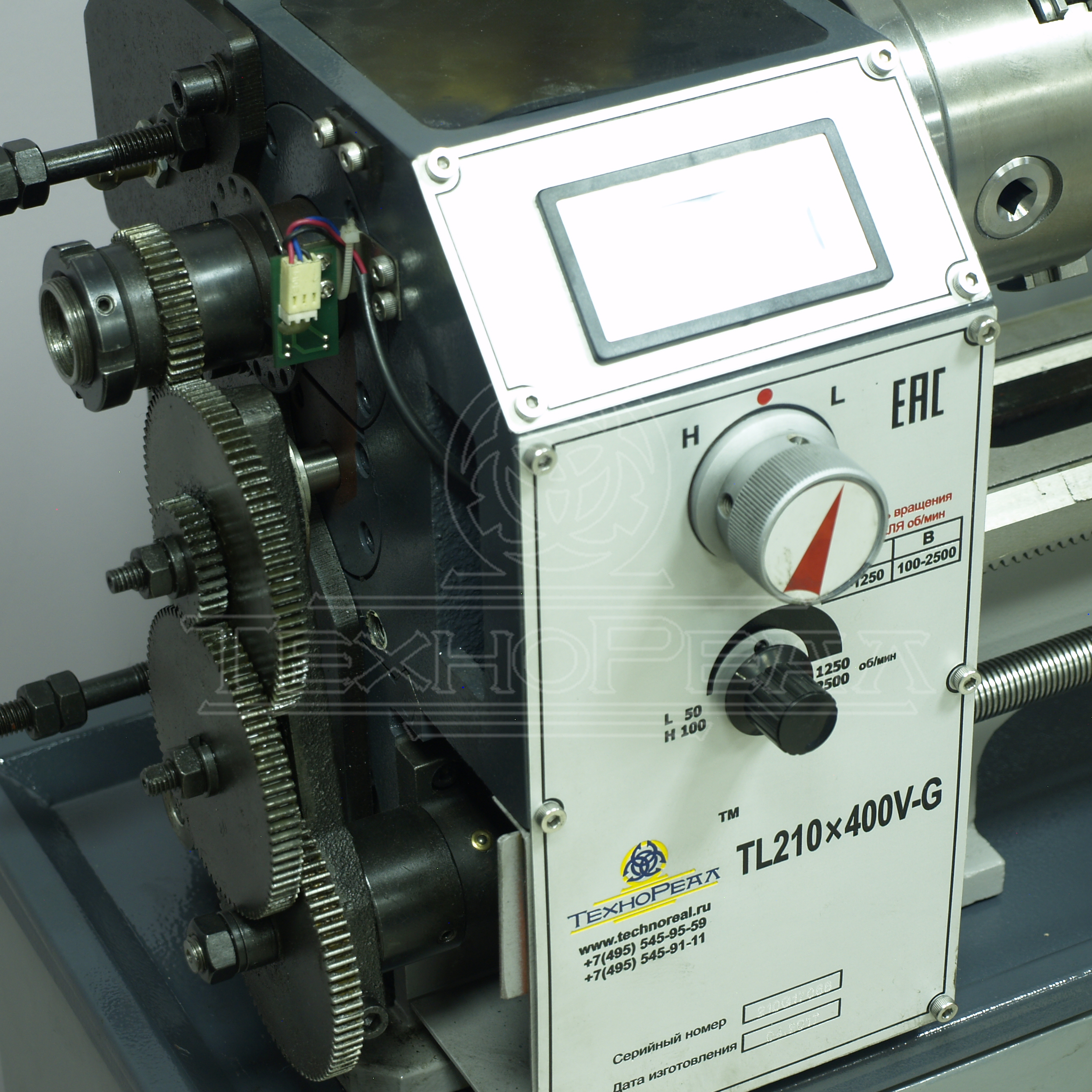

- шестерни гитары для нарезания резьбы металлические, имеется возможность отключения гитары от ведущей шестерни шпинделя.
- подшипники шпинделя роликовые радиально упорные.
- регулировка зазоров производится прижимными планками.
- 4х позиционный резцедержатель.

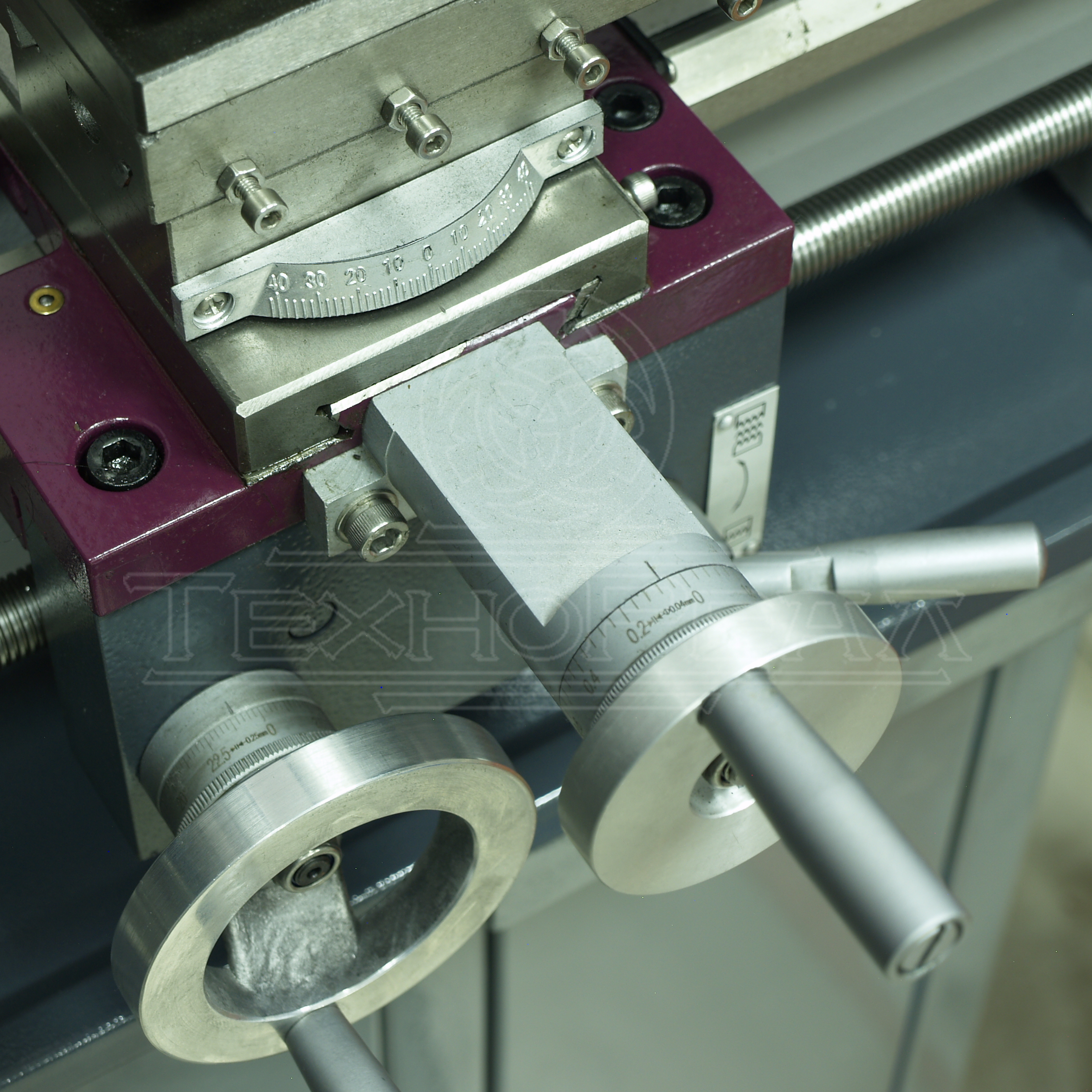

- поворотный верхний суппорт.
- на всех станках установлена индикация числа оборотов шпинделя.
- плавная регулировка оборотов шпинделя.
Технические характеристики:
Расстояние между центрами, мм | 400 |
Диаметр обработки над станиной, мм |
210 |
Диаметр обработки над суппортом, мм |
140 |
Размер конусного отверстия шпинделя, Морзе | №3 |
Размер конусного отверстия задней бабки, Морзе | №2 |
Диаметр патрона, мм | 100 |
Диаметр сквозного отверстия шпинделя, мм | 21 |
Продольное перемещение верхних салазок, мм | 85 |
Поперечное перемещение, мм | 85 |
Шаг нарезания метрической резьбы, мм | 0,3-3,0 |
Шаг нарезания дюймовой резьбы, ниток /дюйм | 8-44 |
Предел чисел оборотов шпинделя, об/мин | 50-1250, 100-2500 |
Мощность электродвигателя, кВт | 0,6 |
Габаритные размеры, мм | 840х390х385 |
Вес, кг | 80 |

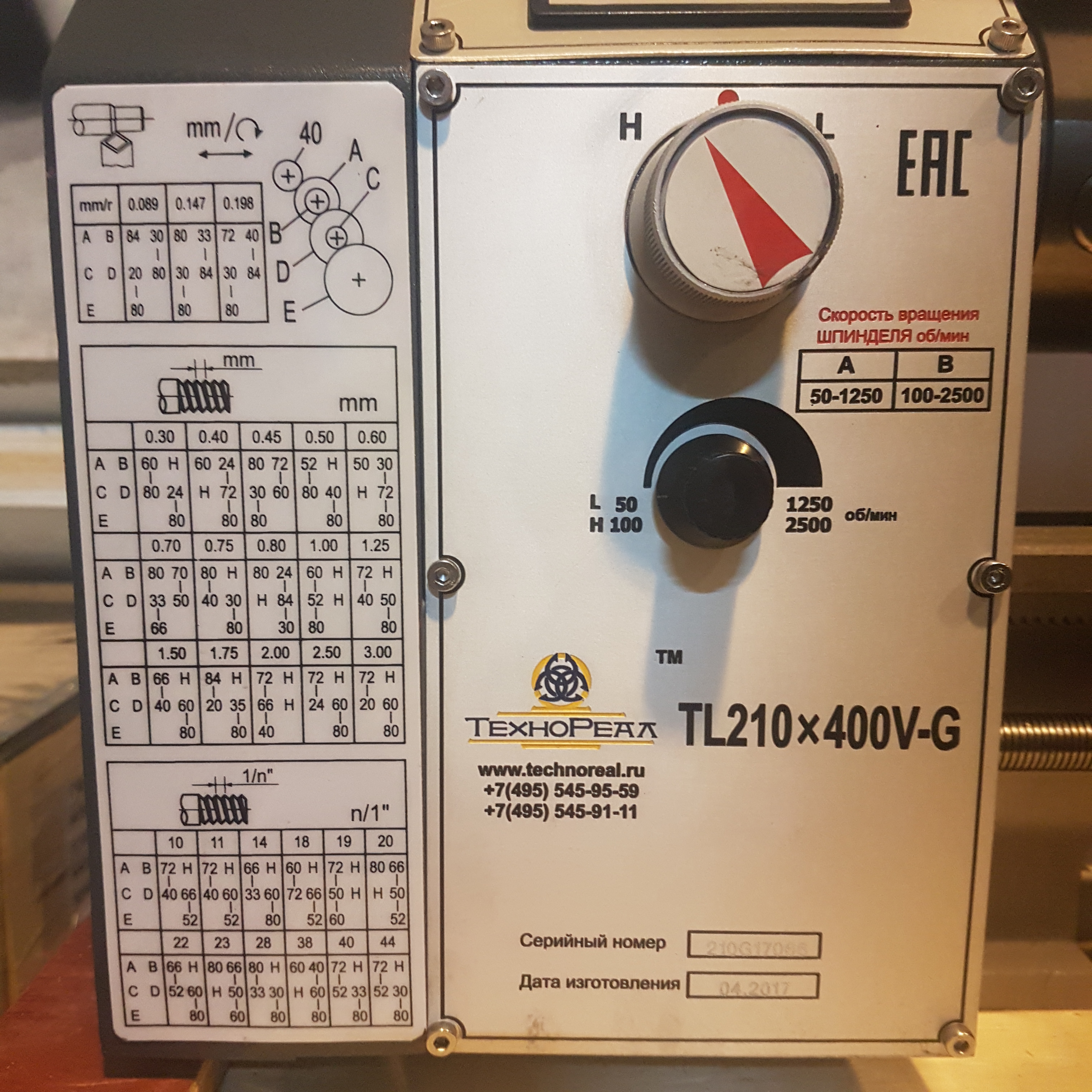

Таблица метрических и дюймовых резьб
Комплектация станка*:
- Трехкулачковый патрон 100 мм с обратными кулачками
- Четырехпозиционный резцедержатель
- Упорные центры в переднюю и забнюю бабку
- Комплект металлических шестерен для нарезания метрической и дюймовой резьбы
- Поддон
- Инструмент для обслуживания
- Инструкция по эксплуатации
*комплектацию станка уточняйте у наших специалистов, она может меняться.
Дополнительные принадлежности:
- Фрезерное приспособление
- Фрезерное приспособление мини
- Шлифовальное приспособление
- Резцедержатель быстросменный для TL180/TL210
- Подвижный и неподвижный люнет
- Планшайба
- Тумба под станок
- Патрон цанговый 100мм с комплектом цанг ER32
- Приспособление для накатки
- Центр вращающийся МК №2
- Центр вращающийся МК №2 со вставками
- Патрон сверлильный самозажимной МК №2 0,5-6; 1-10; 1-13 мм
- Патрон сверлильный МК №2 1-10; 1-13мм
- Приспособление для тонкого сверления
- Приспособление для установки плашек и метчиков в заднюю бабку
- Приспособление для точения конусов
- Патрон 4-х кулачковый самоцентрирующийся
- Патрон 4-х кулачковый с независимыми кулачками
- Комплект резцов из быстрорежущей стали HSS 12х12мм
- Комплект резцов с напайными пластинами 12х12мм
- Комплект резцов со сменными пластинами из твердого сплава 12х12мм
- Комплект центровочных сверл
- Микрометр 0-25мм
- Контрольная оправка КМ3
- Стойка индикаторная универсальная
Происхождение
- Страна
- Россия
- Бренд
- ТЕХНОРЕАЛ
Размеры
- Вес нетто
- 80 кг
- Вес брутто
- 80 кг
- Объем
- 0,13 л
- Длина
- 84 см
- Ширина
- 39 см
- Высота
- 38 см
Скажите пожалуйста,какой размер станины?
Здравствуйте.
Ширина и высота станины по направляющим:
100 х 140 мм.
С уважением
Добрый день.
Скажите пожалуйста, какая ширина станины?
Заранее спасибо.
Здравствуйте.
Разница между станками TL210x400V-G/TL210x400V:
1. коллекторный двигатель/ бесколлекторный серводвигатель,
2. смена диапазонов скоростей шестрернями/ смена диапазона скоростей шкивами ремня,
3. нет электроограничителя подачи/ есть электроограничитель подачи суппорта.
Таблицы подач и резьб в ближайшее время выложим.
Паспорта на станки идут только вместе со станками. Выкладывать не будем.
Шестерни гитары у обоих станков - металлические.
Точить конусы можно и на верхних салазках и в центрах при смещении з.б.
С уважением
[quote name="ТЕХНОРЕАЛ"]Здравствуйте.
Разница между станками TL210x400V-G/TL210x400V:
[/quote]
В нашем ответе вкралась принципиальная ошибка. Мы описывали разницу (и следует читать) между станками TL210x400V-G и ТЕХНОРЕАЛ210х400V!
Сравнивая же станки TL210x400V-G и TL210x400V можно указать только одно различие:
- смена диапазонов скоростей шестернями/ смена диапазонов скоростей ремнями.
Благодарю посетителей сайта за внимательность и указание ошибки.
С уважением
Добрый день.
Какая разница между TL210x400V-G и TL210x400V
хотелось бы просмотреть паспорта на станки
или распечатайте подробнее таблицы резьб и шестерни металл или пластик.
Возможность точить конус.
