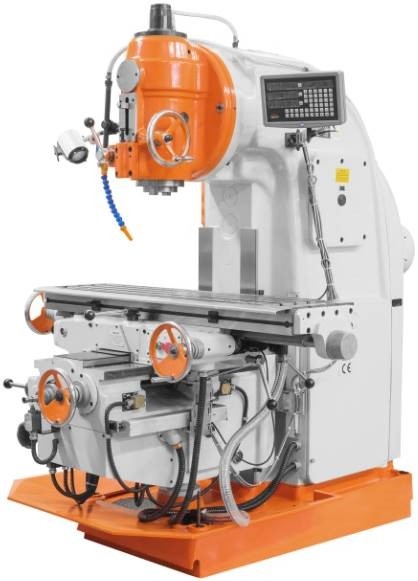

Станок вертикально-фрезерный Stalex X5032A с УЦИ, 1320х320 мм, 380 В
- Бренд
- STALEX
- Артикул
- X5032A
- Код товара
Вертикально-фрезерный станок предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.
Отличительные особенности:
- Изготовлен из высококачественного чугуна и стали.
- Усиленные упорные подшипники шпинделя.
- Поворот головки на угол ± 45° влево/вправо.
- Централизованная смазка стола.
- Автоматизированный ход стола X, Y, Z.
- Встроенное устройство подвода СОЖ.
- Лампа местного освещения.
- Стандарт СЕ.
Технические характеристики:
Характеристики | X5032A DRO |
Конус шпинделя | ISO 50 (7:24) |
Частота вращения шпинделя, 18 | 30-1500 об/мин |
Ход пиноли шпинделя | 70 мм |
Диаметр отверстия шпинделя | 29 мм |
Расстояние шпиндель-стол (мин / макс) | 60 / 410 мм |
Расстояние шпиндель-стойка | 350 мм |
Размер рабочего стола | 1320х320 мм |
Перемещение стола по оси X, Y | 700х255 мм |
Ускоренное перемещение стола X / Y / Z | 2300 / 1533 / 770 мм/мин |
Диапазон скоростей подач стола: | |
Продольное, 18 | 23,5-1180 мм/мин |
Поперечное, 18 | 15-786 мм/мин |
Вертикальное, 18 | 8-394 мм/мин |
Максимальный вертикальный ход стола (мех/ручной) | 330 / 350 мм |
Максимальный поперечный ход стола (мех/ручной) | 255 / 240 мм |
Максимальный продольный ход стола (мех/ручной) | 700 / 680 мм |
Деление лимба | 0,05 мм |
Продольное | 0,05 мм |
Поперечное | 0,05 мм |
Вертикальное | 0,05 мм |
Пазы Т-образные | 3х18 мм |
Расстояние между пазами | 70 мм |
Диапазон поворота головки шпинделя | ± 45° |
Общая мощность | 11 кВт |
Мощность главного привода | 7,5 кВт |
Мощность мотора перемещения X / Y / Z | 1,5 кВт |
Двигатель насоса СОЖ | 0,125 кВт |
Подача СОЖ | 22 л/мин |
Максимальная нагрузка на стол | 500 кг |
Габаритные размеры (ДхШхВ) | 2294х1770х1960 мм |
Масса | 2800 кг |
Подготовка фундамента:
Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку, исходя из расчета до 800 кг/м².

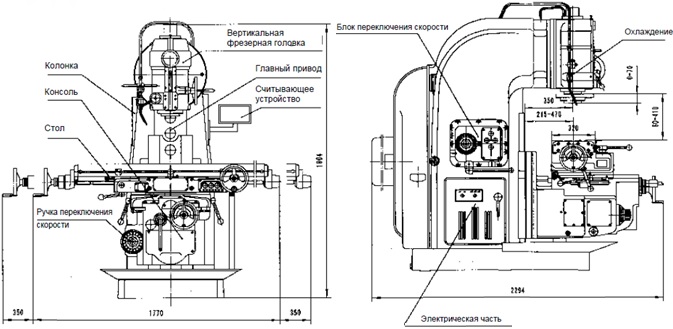

Узлы станка:
Комплектация*:
- Цанговый патрон с набором цанг 8 шт (4-16 мм).
- Оправка ISO50 / MT4.
- Тиски фрезерные 160 мм.
- Оправка ISO50 для торцевых фрез.
- Лампа местного освещения.
- Инструмент для обслуживания.
- УЦИ по трем осям.
* Производитель оставляет за собой право вносить изменения в конструкцию станка и его комплектацию без предварительного уведомления потребителя!!!
Видеопрезентация:
в разработке.
