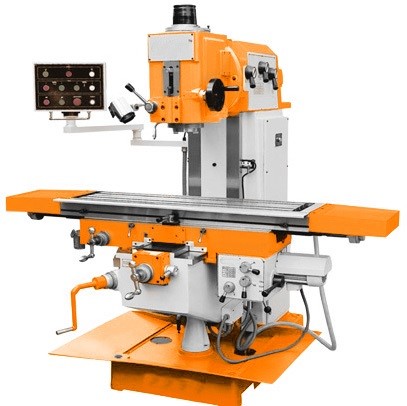

Станок вертикально-фрезерный Stalex XW5032B с УЦИ, 1320х320 мм, 380 В

Бренд: STALEX
Артикул: XW5032B
Код товара

Описание Характеристики Отзывы и комментарии (0)

Универсальный вертикально-фрезерный станок с поворотной шпиндельной головкой XW5032B предназначен для фрезерования различных деталей из стали, чугуна и цветных металлов, и сплавов торцовыми, концевыми, цилиндрическими, радиусными и многими другими фрезами. На станке можно обрабатывать вертикальные, горизонтальные и наклонные плоскости, пазы, углы, рамки и др. Жесткая конструкция станка позволяет использовать быстрорежущий и твердосплавный инструмент. Станок может использоваться для выполнения фрезерных работ в условиях единичного и серийного производства.

Отличительные особенности:

Изготовлен из высококачественного серого чугуна и стали.
Усиленные упорные подшипники шпинделя.
Поворот головки на угол ± 30° влево/вправо.
Централизованная смазка стола.
Автоматизированный ход стола X, Y, Z.
Встроенное устройство подвода СОЖ.
Лампа местного освещения.
Панель с УЦИ нового дизайна.
Стандарт СЕ.

Технические характеристики:

Характеристики	Ед. изм.	XW5032B DRO
Размер стола	мм	1320x320
T- образный паз (ширина×кол-во×расстояние)	мм	14x5x63
Максимальная нагрузка на стол	кг	300
Продольное перемещение по оси X (manual/auto)	мм	800 / 750
Поперечное перемещение стола по оси Y	мм	300
Вертикальное перемещение стола по оси Z	мм	400
Конус шпинделя	-	ISO50
Ход пиноли шпинделя	мм	70
Частота вращения шпинделя	об/мин	58-1710
Диапазон скоростей	-	12
Расстояние от оси шпинделя до колонны	мм	360
Расстояние шпиндель-стол	мм	35-435
Max. наклон фрезерной головы	град.	±30
Скорость подач по осям X / Y (продольная / поперечная)	мм/мин	20-360/8
Скорость подачи и шаг по оси Z (вертикально)	мм/мин	400
Быстрое перемещение по осям X / Y (продольное / поперечное)	мм/мин	1200
Ускоренное перемещение по оси Z (вертикально)	мм/мин	400
Мощность двигателя	кВт	4
Мощность мотора подач по осям X / Y	кВт	0,55
Мощность двигателя подач по оси Z	кВт	0,75
Мощность двигателя СОЖ	кВт	0,09
Габариты упаковки	мм	1870x2050x2250
Габариты станка	мм	1770x1820x1880
Масса	кг	2300

Подготовка фундамента:

Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку, исходя из расчета до 800 кг/м².
