Патроны токарные и фланцы

Патрон 4х-кулачковый самоцентрирующийся, 125мм (DIN 6350)

 Подходит для установки на поворотный стол. В комплекте ключ.

В комплекте обратные кулачки и ключ.

В комплекте ключ.

Патрон 4х-кулачковый независимое перемещение, 80 мм для поворотного стола Патрон может использоваться для фиксации несимметричных заготовок либо другой оснастки. Крепление - на фланец. Устанавливается патрон на шпиндель, имеющий фланец с соответствующий посадкой, либо на переходные оправки или фланцы, через которые патрон  можно фиксировать на поворотном столе или других приспособлениях. Независимые кулачки патрона позволяют зажимать заготовки, которые невозможно зажать другим способом. Кулачки выполенны в двухстороннем исполнении и, при перевороте, работают как обратные.    80мм патрон с независимыми кулачками и высоким качеством изготовления. Корпус патрона сделан из высокопрочного чугуна, а кулачки патрона, изготовленные из инструментальной стали, упрочнены и отшлифованы. Кулачки переставляются и могут работать, как обратные. Патрон может поставляться с фланцем, винтами и гайками для крепления к поворотному столу.  Посадочный диаметр 55мм...

 Патрон 4х-кулачковый 70мм с независимым перемещением кулачков может использоваться для эффективной фиксации заготовок, режущего инструмента или другой оснастки. Крепление - на резьбу М14х1. Устанавливается патрон на шпиндель, имеющий соответствующий резьбовой вал, либо на переходные оправки или фланцы, через которые патрон фиксируется в пиноли или на поворотном столе. Независимые кулачки патрона позволяют зажимать несимметричные заготовки. Кулачки выполенны в двухстороннем исполнении и, при перевороте, работают как обратные.    70мм патрон с независимыми кулачками и высоким качеством изготовления. Кулачки патрона упрочнены и отшлифованы. Кулачки переставляются и могут работать, как обратные. Может поставляться с фланцем, винтами и гайками для крепления к поворотному столу. Такой фланец может быть установлен на столы как с тремя пазами, так и с четырьмя, так как имеет необходимы отверстия.  Посадочное отверстие патрона М14х1. Комплект пост...

   Патрон 4х-кулачковый 65мм с синхронным перемещением кулачков может использоваться для эффективной фиксации заготовок, режущего инструмента или другой оснастки. Крепление - на резьбу М14х1. Устанавливается патрон на шпиндель, имеющий соответствующий резьбовой вал, либо на переходные оправки или фланцы, через которые патрон фиксируется в пиноли или на поворотном столе. Самоцентрирующиеся кулачки патрона позволяют зажимать заготовки квадратного сечения.    65мм патрон с самоцентрирующимися кулачками и высоким качеством изготовления. Кулачки патрона упрочнены и отшлифованы. Может поставляться с фланцем, винтами и гайками для крепления к поворотному столу. Такой фланец может быть установлен на столы как с тремя пазами, так и с четырьмя, так как имеет необходимы отверстия.  Посадочное отверстие патрона М14х1. Комплект поставки: патрон ключ патрона

   Патрон 4х-кулачковый 65мм с независимым перемещением кулачков может использоваться для эффективной фиксации заготовок, режущего инструмента или другой оснастки. Крепление - на резьбу М14х1. Устанавливается патрон на шпиндель, имеющий соответствующий резьбовой вал, либо на переходные оправки или фланцы, через которые патрон фиксируется в пиноли или на поворотном столе. Независимые кулачки патрона позволяют зажимать несимметричные заготовки. Кулачки выполенны в двухстороннем исполнении и, при перевороте, работают как обратные.    65мм патрон с независимыми кулачками и высоким качеством изготовления. Кулачки патрона упрочнены и отшлифованы. Кулачки переставляются и могут работать, как обратные. Может поставляться с фланцем, винтами и гайками для крепления к поворотному столу. Такой фланец может быть установлен на столы как с тремя пазами, так и с четырьмя, так как имеет необходимы отверстия.  Посадочное отверстие патрона М14х1. Комплект пост...

    Патрон 4х-кулачковый 50мм с независимым перемещением кулачков может использоваться для эффективной фиксации заготовок, режущего инструмента или другой оснастки. Крепление - на резьбу М14х1. Устанавливается патрон на шпиндель, имеющий соответствующий резьбовой вал, либо на переходные оправки или фланцы, через которые патрон фиксируется в пиноли или на поворотном столе. Независимые кулачки патрона позволяют зажимать несимметричные заготовки. Кулачки выполенны в двухстороннем исполнении и, при перевороте, работают как обратные.      Самый малый патрон с независимыми кулачками и высоким качеством изготовления. Кулачки патрона упрочнены и отшлифованы. Кулачки переставляются и могут работать, как обратные. Может поставляться с фланцем, винтами и гайками для крепления к поворотному столу. Такой фланец может быть установлен на столы как с тремя пазами, так и с четырьмя, так как имеет необходимы отверстия.  Посадочное отверстие патрона М14х1....

Патрон 3х-кулачковый, 315 мм тип 2 (7100-0039П) Самоцентрирующийся патрон с креплением на короткий условный конус. Применяется при установки на токарных станках или на других приспособлениях. Основные размеры патрона   Размеры зажимаемых заготовок   Нормы точности Комплект поставки: Патрон с прямыми кулачками Обратные кулачки Ключ Крепежные винты Документация

Патрон 3х-кулачковый, 250 мм тип 2 (7100-0036П) Самоцентрирующийся патрон с креплением на короткий условный конус. Применяется при установки на токарных станках или на других приспособлениях. Основные размеры патрона   Размеры зажимаемых заготовок   Нормы точности Комплект поставки: Патрон с прямыми кулачками Обратные кулачки Ключ Крепежные винты Документация

Gатрон 3х-кулачковый, 200 мм тип 2 (7100-0031П) Самоцентрирующийся 200мм трехкулачковый патрон с посадкой на короткий (условный) конус. Применяется при установки на токарных станках или на других приспособлениях. Основные размеры патрона   Размеры зажимаемых заготовок   Нормы точности Комплект поставки: Патрон с прямыми кулачками Обратные кулачки Ключ Крепежные винты Документация

Gатрон 3х-кулачковый, 200 мм D5 Camlock Самоцентрирующийся 200мм трехкулачковый патрон с быстрым креплением Camlock и посадкой на короткий (условный) конус. Применяется при установки на токарных станках или на других приспособлениях. Основные размеры патрона Размеры зажимаемых заготовок   Нормы точности Комплект поставки: Патрон с прямыми кулачками Обратные кулачки Ключ Крепежные винты Документация

Патрон 3х-кулачковый 200 мм с самоцентрирующимися кулачками Самоцентрирующийся 200мм трехкулачковый патрон с креплением на фланец. Применяется при установки на токарных станках или на других приспособлениях. Основные размеры патрона   Размеры зажимаемых заготовок   Нормы точности Комплект поставки: Патрон с прямыми кулачками Обратные кулачки Ключ Крепежные винты Документация

Патрон 3х-кулачковый, 160 мм для поворотного стола (Технореал).  Крепление патрона осуществляется винтами с лицевой поверхности насквозь, что позволяет устанавливать патрон на фланцы поворотных столов. Комплект поставки: патрон 160мм с прямыми кулачками, комплект обратных кулачков, ключ патрона, набор винтов для крепления патрона. Благодаря высокому качеству изготовления, патрон также подходит и для установки на шпиндель токарного станка. Крепление патрона на стандартный посадочный диаметр пояска - 130мм.

 Патрон 3х-кулачковый 160мм самоцентрирующийся для поворотного стола.  Крепление патрона осуществляется винтами с лицевой поверхности насквозь, что позволяет устанавливать патрон на фланцы поворотных столов. Комплект поставки: патрон 125мм с прямыми кулачками, комплект обратных кулачков, ключ патрона, набор винтов для крепления патрона. Благодаря высокому качеству изготовления, патрон также подходит и для установки на шпиндель токарного станка или переходную оправку фрезерного станка. Крепление патрона на стандартный посадочный диаметр пояска - 125мм.   Видеопрезентация

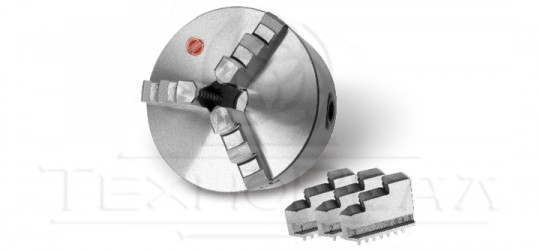

 Патрон 3х-кулачковый 125мм самоцентрирующийся для поворотного стола.  Крепление патрона осуществляется винтами с лицевой поверхности насквозь, что позволяет устанавливать патрон на фланцы поворотных столов. Материал корпуса патрона - высокопрочный чугун. Кулачки изготовлены из инструментальной стали, упрочнены и отшлифованы. Комплект поставки: патрон 125мм с прямыми кулачками, комплект обратных кулачков, ключ патрона, набор винтов для крепления патрона. Благодаря высокому качеству изготовления, патрон идеально подходит и для установки на шпиндель токарного станка или переходную оправку фрезерного станка. Крепление патрона на стандартный посадочный диаметр пояска - 95мм.

размер, мм D1, мм D2, мм D3, мм h, мм макс.обороты, об/мин вес, кг 80 55 66 16 4 4000 1.9 100 72 84 22 3 3500 3.2 125 95 108 30 4 3000 5.0 160 130 142 45 5 2500 8.8 Комплектация: Комплект прямых кулачков Комплект обратных кулачков Ключ

   Патрон 3х-кулачковый 100мм для поворотного стола имеет стандартную посадку на фланец с пояском 72мм и сквозным креплением винтами, что делает его равноподходящим для крепления как на шпиндель токарного станка, так и на поворотный стол. Материал корпуса патрона - высокопрочный чугун. Упрочненные кулачки изготовлены из инструментальной стали. Кулачки патрона синхронно сходятся и расходятся. Высокое качество изготовления патрона обеспечивает очень хорошую точность и прочность.   Комплект поставки: 3х-кулачковый 100мм патрон с прямыми кулачками, набор обратных кулачков, ключ патрона, комплект крепежных винтов.  Патрон идеально подходит для установки на поворотный стол HV4 через переходной фланец с центрирующим хвостовиком. Кроме этого применения, патрон можно установить и в шпиндель фрезерного станка, при использовании переходных оправок.

   Патрон 3х-кулачковый 80мм для поворотного стола со сквозным креплением винтами предназначен для установки на поворотные столы типа HV4, либо на шпиндели металлообрабатывающих станков. Крепление патрона винтами с лицевой стороны обеспечивает его универсальность. На шпиндель токарного станка патрон устанавливается на стандартный поясок, диаметром 55мм и крепежные отверстия, а шпиндель фрезерного станка патрон можно установить при помощи переходной оправки. Для центрирования патрона на поворотном столе можно использовать специальный фланец.   Для изготовления патрона использованы качественные материалы: для корпуса - чугун с шаровидным графитом, а для кулачков - упрочненная инструментальная сталь. Самоцентрирующиеся кулачки позволяют зажимать в патроне как заготовку, так и режущий инструмент. Комплект поставки: патрон в сборе с прямыми кулачками, комплект обратных кулачков, ключ патрона набор крепежных винтов.

 Патрон 3х-кулачковый 70мм с посадкой на резьбовой вал М14х1. Патрон изготовлен из высококачественного чугуна с шаровидным графитом. Самоцентрирующиеся шоифованные кулачки из упрочненной инструментальной стали обеспечивают отличную фиксацию цилиндров или шестигранных прутков.  Компактный дизайн вместе с высоким качеством изготовления обеспечивают изделию применяемость во многих процессах. Такой патрон может быть установлен на шпиндель токарного станка, равно как и на фрезерного, а, кроме того, на поворотные столы или в пиноль задней бабки. Для патрона предлагаются различные переходные фланцы и оправки для обеспечения его универсальности.  Комплект поставки: патрон, комплект универсальных переставляемых кулачков, ключ патрона.

Патрон 3х-кулачковый 65мм самоцентрирующийся применяется для установки на шпиндель токарного станка. При использовании переходного фланца или оправки, патрон может быть использован совместно с поворотным столом или другой оснасткой. Крепление патрона осущствляется через резьбовое отверстие.  Качественный 3х-кулачковый самоцентрирующийся токарный патрон 65 мм. Разработан для установки на 75 мм или 100 мм поворотные столы с тремя или четырьмя пазами при использовании фланца с крепежными элементами Резьбовое крепежное отверстие патрона M14 x 1 Поставляется с универсальными переставляемыми кулачками Комплетк поставки: патрон 65мм, пара ключей патрона, набор переставляемых кулачков. могут работать как прямыми, так и обратными

Патрон 3х-кулачковый, 63 мм М14х1 Патрон 3х-кулачковый 63мм самоцентрирующийся применяется для установки на шпиндель токарного станка. При использовании переходного фланца или оправки, патрон может быть использован совместно с поворотным столом или другой оснасткой. Крепление патрона осущствляется через резьбовое отверстие.  Качественный 3х-кулачковый самоцентрирующийся токарный патрон 63 мм. Разработан для установки на 75 мм или 100 мм поворотные столы с тремя или четырьмя пазами при использовании фланца с крепежными элементами Резьбовое крепежное отверстие патрона M14 x 1 Поставляется с универсальными переставляемыми кулачками Комплетк поставки: патрон 63мм, пара ключей патрона, набор переставляемых кулачков. могут работать как прямыми, так и обратными

Патрон 3х-кулачковый 50мм с посадочным отверстием М12х1. Самый маленький кулачковый патрон из ассотримента ТЕХНОРЕАЛ. При этом исполнение патрона отличается высоким качеством, присущим всем 3х-кулачковым и 4х-кулачковым патронам линейки. Три синхронно перемещающихся кулачка выполнены из инструментальной стали, упрочнены и отшлифованы. Прочный корпус патрона изготовлени из чугуна с шаровидным графитом. Стандартное и очень распространенное кремление патрона - на резьбовой вал М12х1, позволяет использовать патрон в самых различных  применениях: прямой посадкой для установки на шпиндели, имеющие резьбовой вал с соответствующей резьбой, посадкой через переходные оправки на шпиндели или в пиноли с коническими отверстиями типа Конус Морзе, посадкой через фланцы на поворотные столы. 50мм 3х-кулачковый патрон оснащен универсальными пересталяемыми кулачками, которые могут быть использованы как прямые, так и обратные. Кулачки и места их установки пронумерованы и отмеч...

Комплект сырых кулачков для 125мм 3х-кулачкового патрона. Изготовлены из мягкой стали без применения упрочняющих обработок. Такие кулачки можно спрофилировать непосредственно на станке под требуемую оригинальную заготовку, что позволит значительно повысить качество зажима. Подходят для 125мм 3х-кулачкового самоцентрирующего патрона.   В комплекте три кулачка.

Комплект сырых кулачков для 100мм 3х-кулачкового патрона. Изготовлены из мягкой стали без применения упрочняющих обработок. Такие кулачки можно спрофилировать непосредственно на станке под требуемую оригинальную заготовку, что позволит значительно повысить качество зажима. Подходят для 100мм 3х-кулачкового самоцентрирующего патрона.   В комплекте три кулачка.

Комплект сырых кулачков для 80мм 3х-кулачкового патрона. Изготовлены из мягкой стали без применения упрочняющих обработок. Такие кулачки можно спрофилировать непосредственно на станке под требуемую оригинальную заготовку, что позволит значительно повысить качество зажима. Подходят для 80мм 3х-кулачкового самоцентрирующего патрона.   В комплекте три кулачка.

 Комплект сырых кулачков для 200мм 3х-кулачкового патрона. Изготовлены из мягкой стали без применения упрочняющих обработок. Такие кулачки можно спрофилировать непосредственно на станке под требуемую оригинальную заготовку, что позволит значительно повысить качество зажима. Подходят для 200мм 3х-кулачкового самоцентрирующего патрона.   В комплекте три кулачка.
