станок фрезерный настольный ТЕХНОРЕАЛ 16 VL DRO

145 100 ₽

Бренд
ТЕХНОРЕАЛ
Артикул
МА020002112
Код товара

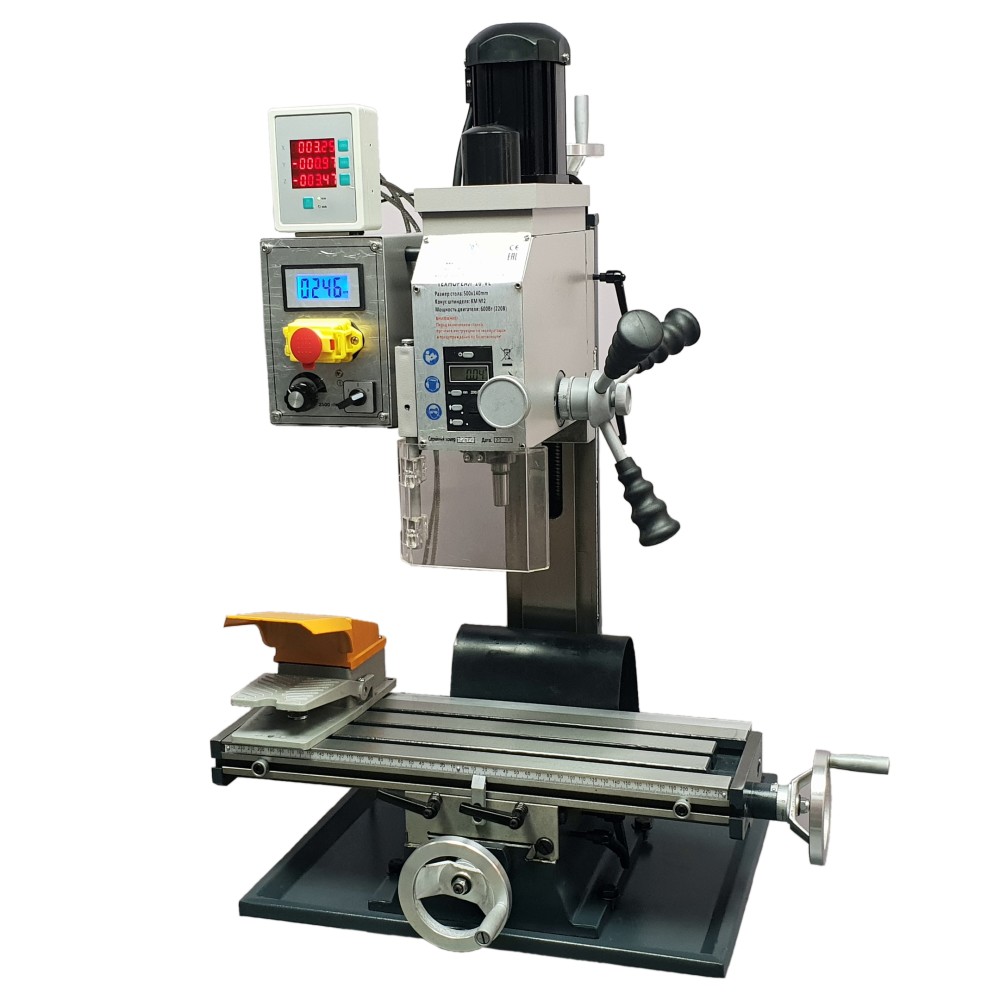

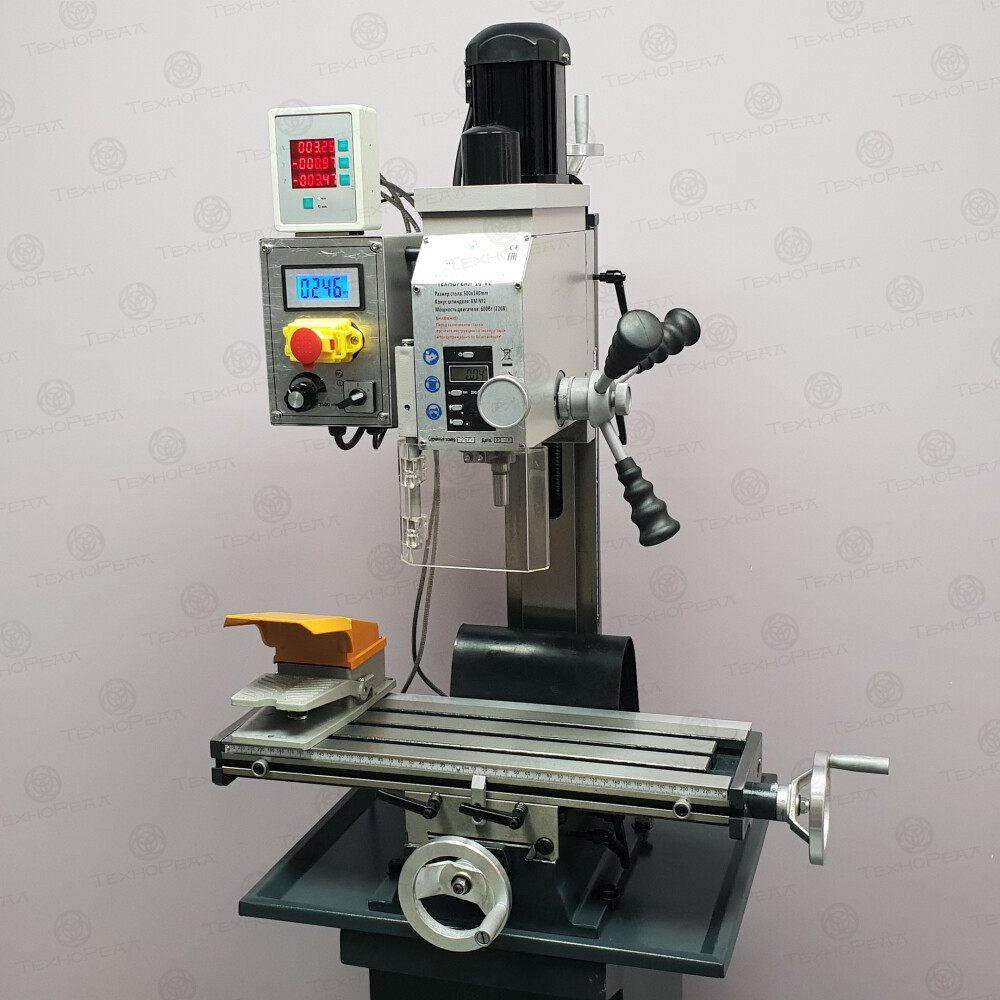

Станок фрезерный настольный ТЕХНОРЕАЛ 16 VL DRO

   Настольный фрезерный станок дает возможность проводить самые разнообразные фрезерные, сверлильные, расточные, отрезные и прочие работы в ограниченных по площади и нагрузке на пол рабочих местах. Кроме того, такой станок можно использовать в домашних условиях или в хоббийных мастерских, где нет необходимости в использовании промышленных станков.

   Жесткость станка ТЕХНОРЕАЛ16VL DRO обеспечивают чугунные станина, стол, колонна и фрезерная голова. Направляющие продольного/поперечного перемещения рабочего стола и вертикального перемещения вдоль колонны - "ласточкин хвост" с регулировкой зазоров клиньями. Все маховички имеют градуированные лимбы для отсчета подач. Направляющие изготовлены и подогнаны с высокой точностью. Открытые участки ходовых винтов защищены резиновыми кожухами. Фрезерная голова может быть наклонена в обе стороны на любой угол. Для помощи в установке угла на станке установлена шкала отсчета наклона. Шпиндель станка установлен в точных подшипниковых опорах, обеспечивающих длительную работу с сохранением высокой точности. Биение внутреннего конуса шпинделя КМ2 не превышает 0,01мм. Шпиндель имеет подвижную часть, что позволяет использовать станок как сверлильный. Для этого есть три ручки грубой подачи и механизм тонкой подачи, оснащенный лимбом. Для лучшего контроля величины тонкой подачи на станке установлена электронная линейка с дисплеем индикации, позволяющим переводить показания из дюймов в миллиметры и из миллиметров в дюймы, а также устанавливать абсолютные и относительные координаты.

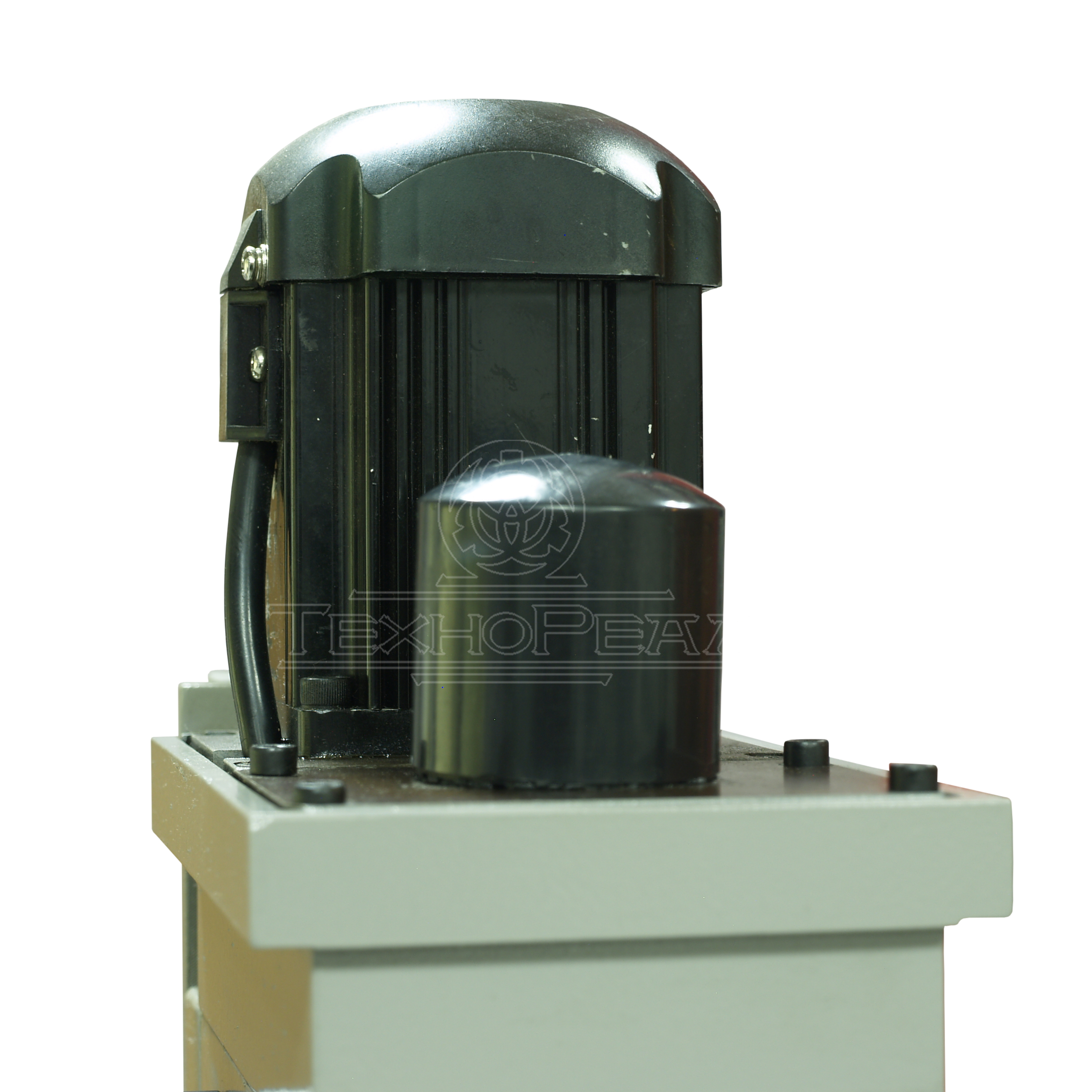

   Оcновное отличие настольного сверлильно-фрезерного станка ТЕХНОРЕАЛ 16 VL DRO от аналогичных станков других производителей, это применение электронноуправляемого бесколлекторного двигателя и прямой ременной передачи крутящего момента на шпиндель. Отсутствие установленных в станках других производителей пластиковых шестерней в приводе существенно повышает надежность станка и КПД передачи. Приятное дополнение - почти полное отсутствие звука от работающего привода. Современный необслуживаемый двигатель не требует сервиса в течение всего срока своей эксплуатации. Двигатель имеет обратную связь (серводвигатель) с платой управления, выдающей сигналы в зависимости от нагруженности (скорости вращения). Благодаря этому достигается стабильность оборотов шпинделя при обработке на всем диапазоне рабочих скоростей вращения.

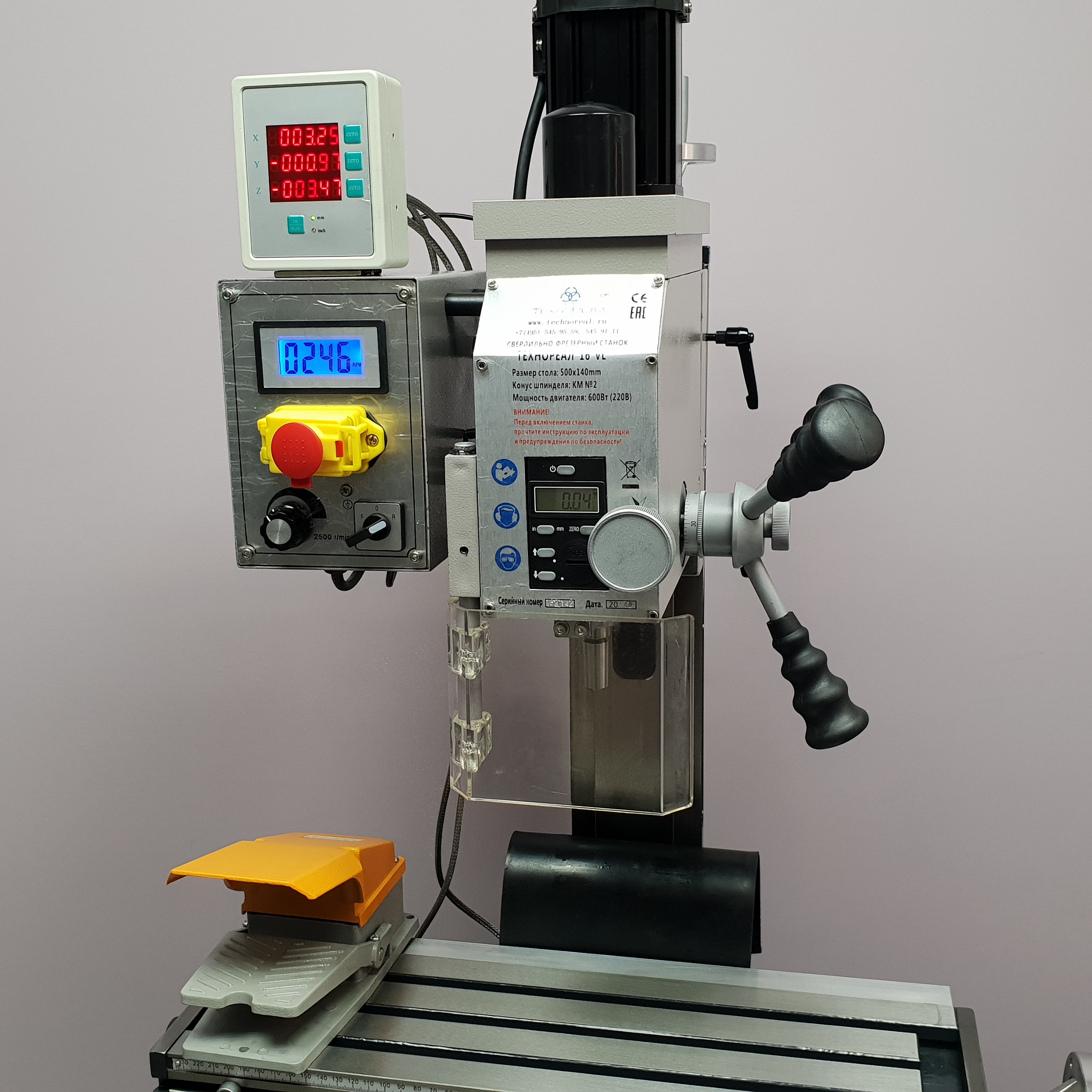

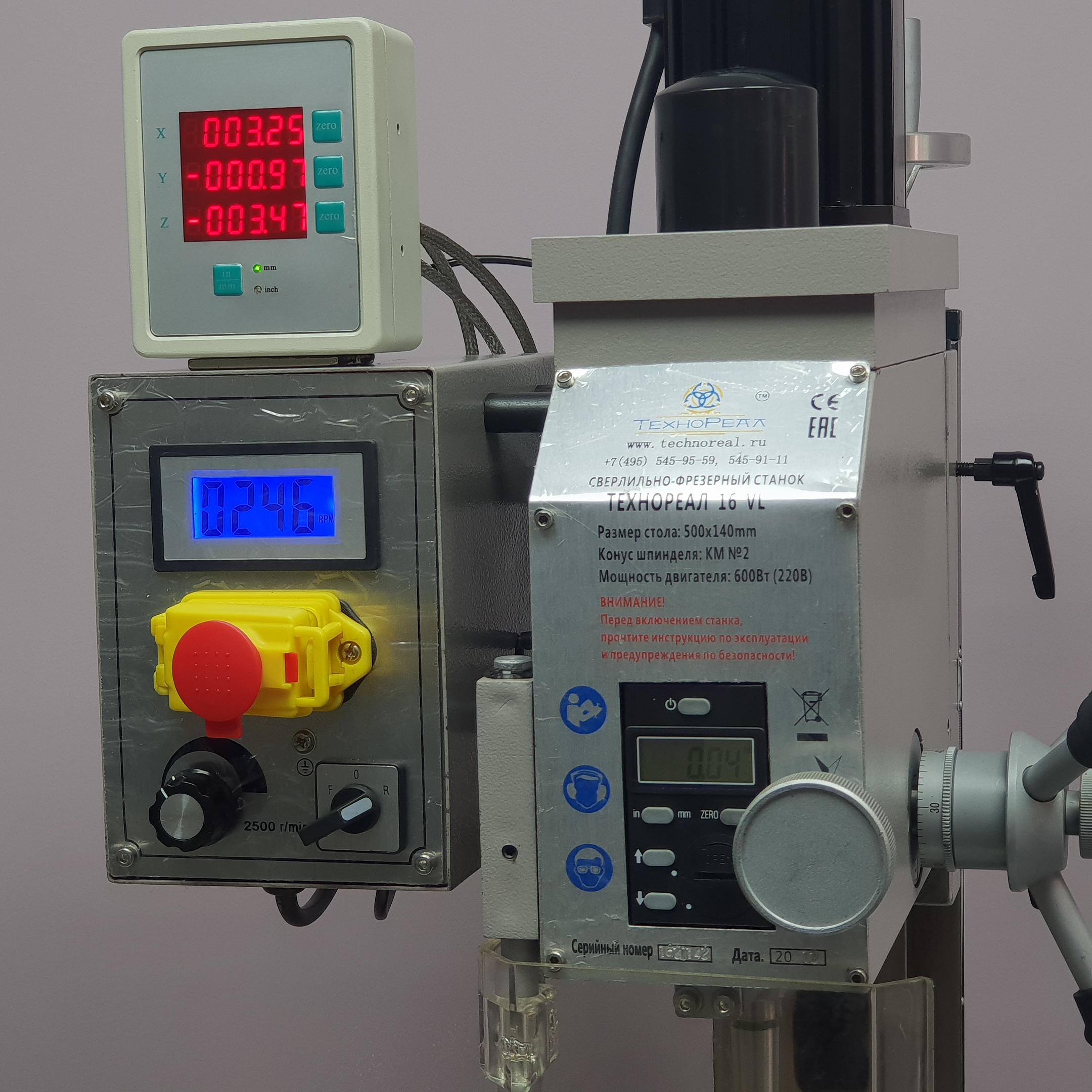

   Пульт управления станка имеет регулятор установки скорости вращения, при помощи которого можно установить любую частоту вращения шпинделя в рабочем диапазоне. Наличие шкивов с двумя разными диаметрами, позволяет менять диапазон рабочих скоростей для большей частоты вращения, либо для большего крутящего момента. Фактическая скорость вращения шпинделя отображается на электронном дисплее пульта управления. Переключатель "реверс" устанавливает прямое или обратное вращение шпинделя, что расширяет возможности использования станка.

   Станок ТЕХНОРЕАЛ 16VL DRO имеет стандартные крепления для оснастки: конус Морзе 2 - в шпинделе и Т-образные пазы в столе под шпильки М8. Благодаря этому, подобрать необходимую оснастку и инструмент для станка не составляет труда.

 ТЕХНОРЕАЛ16VL DRO оснащен устройством цифровой индикации перемещений по трем осям. Измерение производится при помощи электронный линеек. Точность измерений - 0,005мм. Наш станок с УЦИ - уникальное предложение на рынке для такого размера оборудования.

Отличительные особенности:

  • рабочая зона стола 500x140 мм
  • мощность бесколлекторного электродвигателя до 600 Вт
  • удобная система тонкой подачи шпинделя
  • электронная линейка индикации подачи шпинделя
  • выносной пуль управления с индикацией оборотов шпинделя и функцией реверса
  • устройство цифровой индикации перемещений по трем осям


Технические характеристики:

Максимальный диаметр сверления, мм 16
Макс. диаметр фрезерования концевой фрезой, мм 20
Макс. диаметр фрезерования торцевой фрезой, мм 63
Ход шпинделя, мм 50
Ход головы шпинделя, мм 210
Размер конусного отверстия шпинделя №2
Скорость вращения шпинделя (два диапазона), об/мин 100-2250
Угол поворота шпинделя, град ±90
Размер стола, мм 500x140
Т-образные пазы в столе, мм/кол-во 9,7(под М8)/3
Перемещение стола в попер. направлен.мм 160
Перемещение вправо, влево, мм 320
Мощность электродвигателя, Вт 600
Габариты станка, мм 600х450х760
Вес, кг 60

Дополнительные приспособления, оснастка и инструмент:

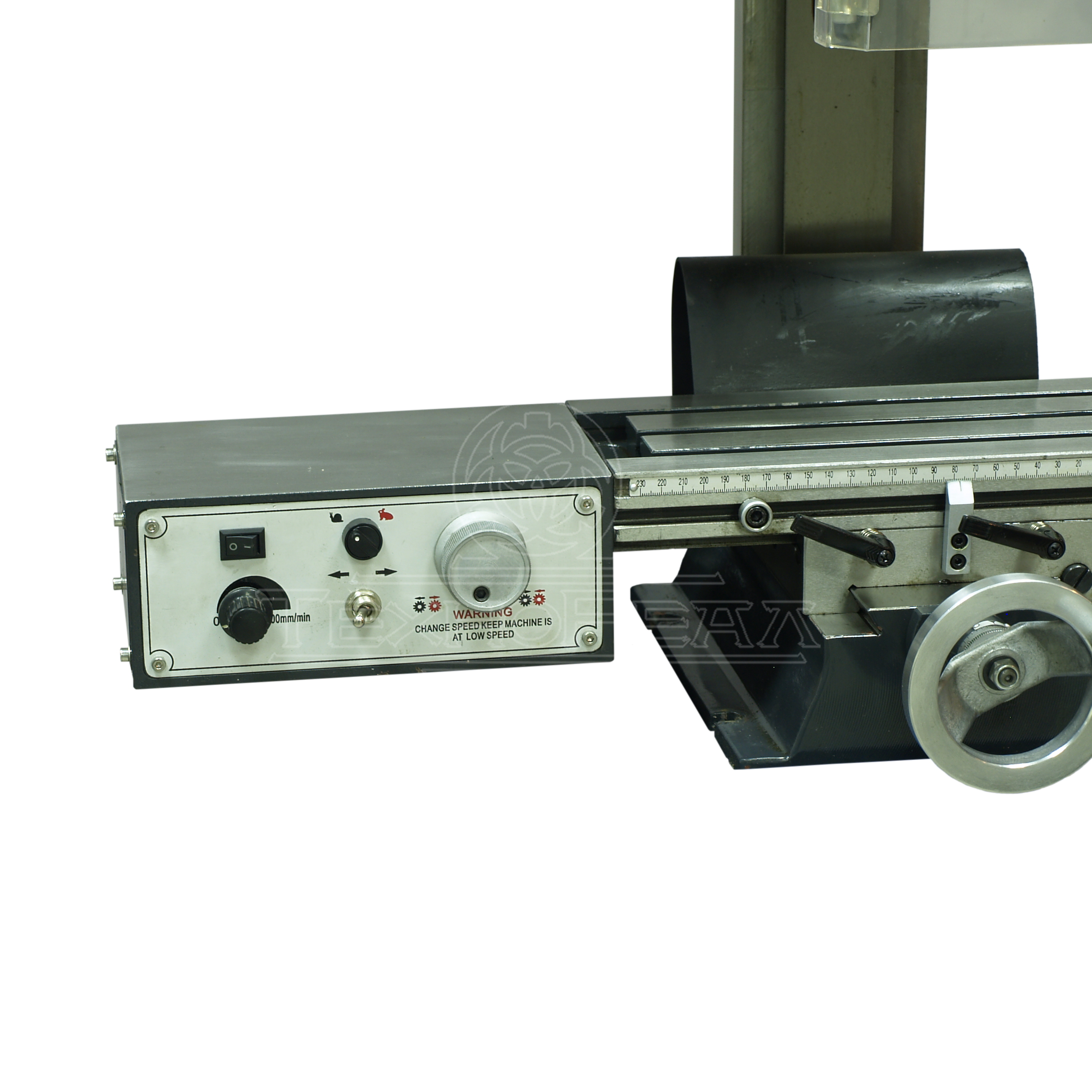

 Установленное на станке Устройство автоматической подчи по оси Х



 ма020002110 auto 2

Происхождение

Страна
Россия
Бренд
ТЕХНОРЕАЛ

Размеры

Вес нетто
--- кг
Вес брутто
60 кг
Объем
--- л
Длина
60 см
Ширина
45 см
Высота
76 см
Алексей
23.10.2020 00:08
0

Станок взял в марте 2020 года. Заявленным характеристикам полностью соответствует. Точность ходов и настройки стола в пределах 0.03 мм , биение шпинделя 0.01 мм. Ежедневная эксплуатация (4 часа в день) на изменение характеристик не повлияла. Доработок по изменению геометрии направляющих станка не проводил -устраивает пока и такая точность. Максимальный съем по стали 45 - 1.5 мм за проход. Станок понравился для хобби самое то!

ТЕХНОРЕАЛ
23.10.2020 10:24
0

Алексей, благодарим Вас за отзыв.
Рады, что наша продукция Вас удовлетворила. Надеемся, что и другие наши товары будут соответствовать Вашим требованиям и пожеланиям!
С уважением,
ТЕХНОРЕАЛ.
