станок фрезерный настольный ТЕХНОРЕАЛ 16 VL

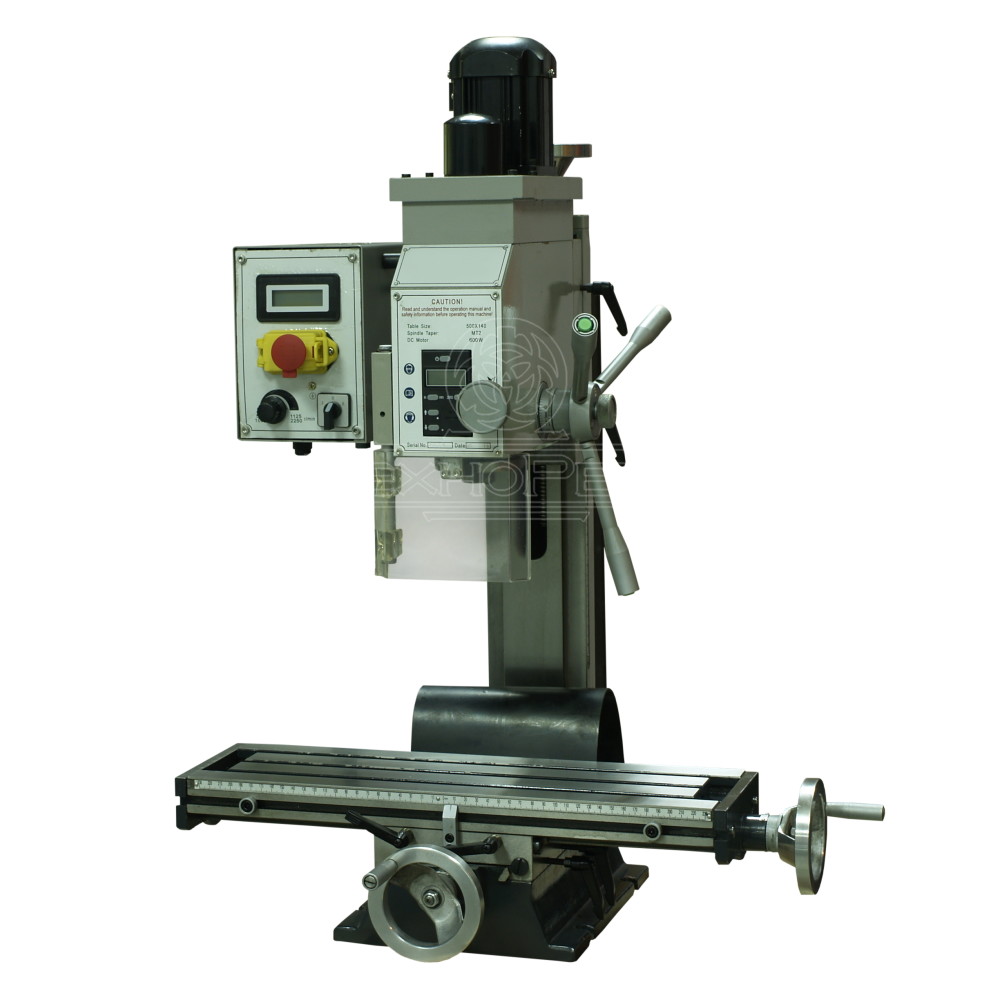

Станок фрезерный настольный ТЕХНОРЕАЛ 16 VL

   Настольный фрезерный станок дает возможность проводить самые разнообразные фрезерные, сверлильные, расточные, отрезные и прочие работы в ограниченных по площади и нагрузке на пол рабочих местах. Кроме того, такой станок можно использовать в домашних условиях или в хоббийных мастерских, где нет необходимости в использовании промышленных станков.

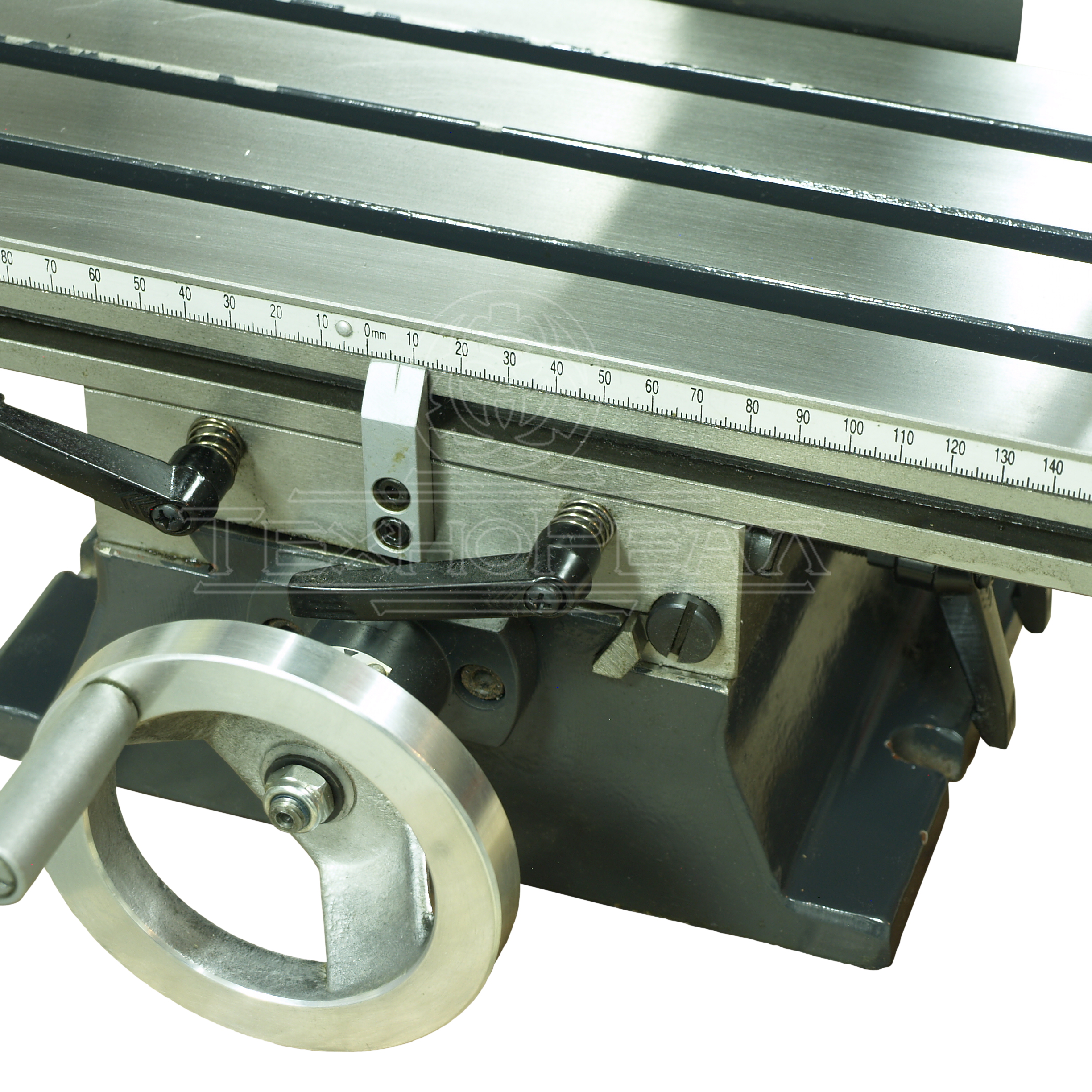

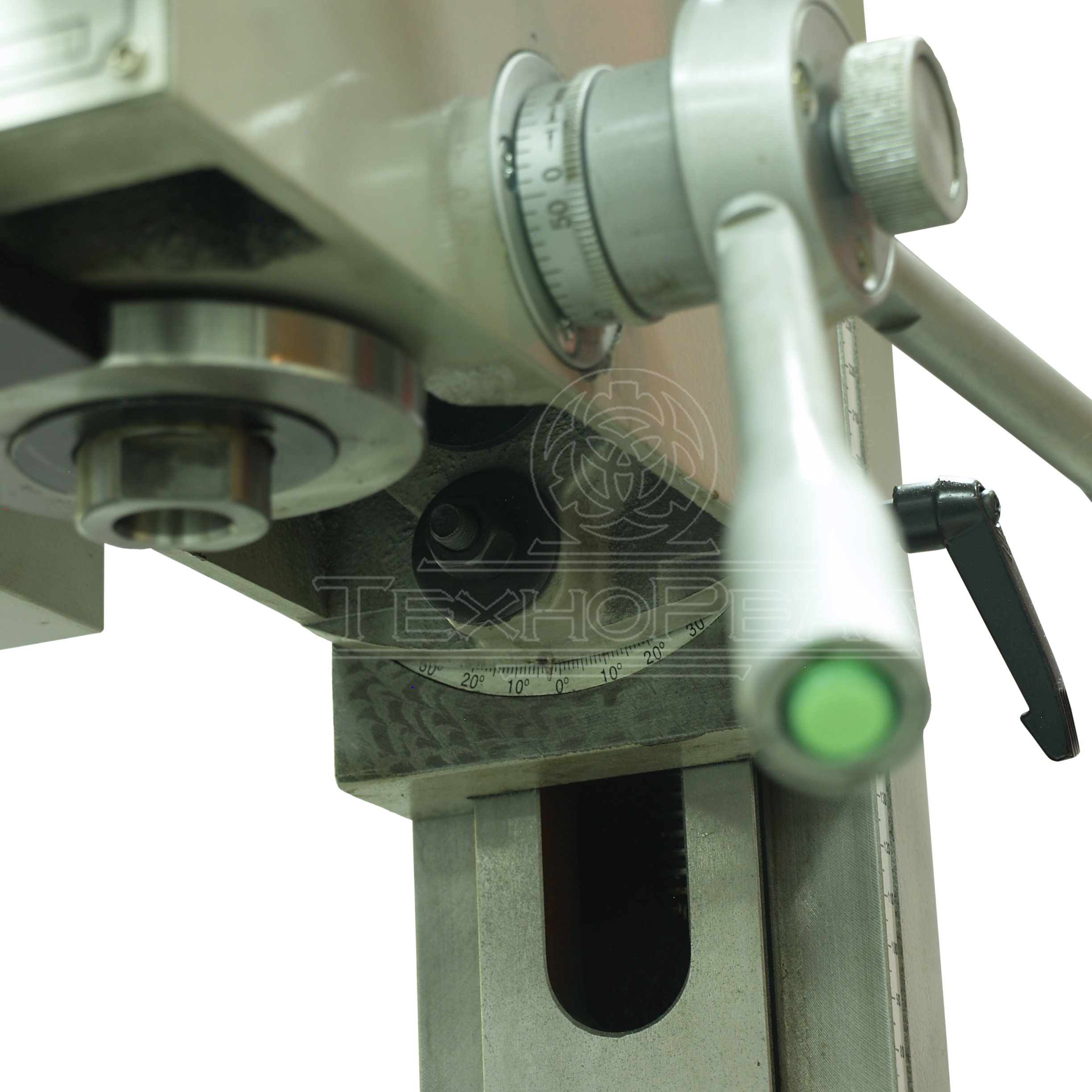

   Жесткость станка ТЕХНОРЕАЛ16VL обеспечивают чугунные станина, стол, колонна и фрезерная голова. Направляющие продольного/поперечного перемещения рабочего стола и вертикального перемещения вдоль колонны - "ласточкин хвост" с регулировкой зазоров клиньями. Все маховички имеют градуированные лимбы для отсчета подач. Направляющие изготовлены и подогнаны с высокой точностью. Открытые участки ходовых винтов защищены резиновыми кожухами. Фрезерная голова может быть наклонена в обе стороны на любой угол. Для помощи в установке угла на станке установлена шкала отсчета наклона. Шпиндель станка установлен в точных подшипниковых опорах, обеспечивающих длительную работу с сохранением высокой точности. Биение внутреннего конуса шпинделя КМ2 не превышает 0,01мм. Шпиндель имеет подвижную часть, что позволяет использовать станок как сверлильный. Для этого есть три ручки грубой подачи и механизм тонкой подачи, оснащенный лимбом. Для лучшего контроля величины тонкой подачи на станке установлена электронная линейка с дисплеем индикации, позволяющим переводить показания из дюймов в миллиметры и из миллиметров в дюймы, а также устанавливать абсолютные и относительные координаты.

   Оcновное отличие настольного сверлильно-фрезерного станка ТЕХНОРЕАЛ 16 VL от аналогичных станков других производителей, это применение электронноуправляемого бесколлекторного двигателя и прямой ременной передачи крутящего момента на шпиндель. Отсутствие установленных в станках других производителей пластиковых шестерней в приводе существенно повышает надежность станка и КПД передачи. Приятное дополнение - почти полное отсутствие звука от работающего привода. Современный необслуживаемый двигатель не требует сервиса в течение всего срока своей эксплуатации. Двигатель имеет обратную связь (серводвигатель) с платой управления, выдающей сигналы в зависимости от нагруженности (скорости вращения). Благодаря этому достигается стабильность оборотов шпинделя при обработке на всем диапазоне рабочих скоростей вращения.

   Пульт управления станка имеет регулятор установки скорости вращения, при помощи которого можно установить любую частоту вращения шпинделя в рабочем диапазоне. Наличие шкивов с двумя разными диаметрами, позволяет менять диапазон рабочих скоростей для большей частоты вращения, либо для большего крутящего момента. Фактическая скорость вращения шпинделя отображается на электронном дисплее пульта управления. Переключатель "реверс" устанавливает прямое или обратное вращение шпинделя, что расширяет возможности использования станка.

   Станок ТЕХНОРЕАЛ 16VL имеет стандартные крепления для оснастки: конус Морзе 2 - в шпинделе и Т-образные пазы в столе под шпильки М8. Благодаря этому, подобрать необходимую оснастку и инструмент для станка не составляет труда.

Отличительные особенности:

• рабочая зона стола 500x140 мм
• мощность бесколлекторного электродвигателя до 600 Вт
• удобная система тонкой подачи шпинделя
• электронная линейка индикации подачи шпинделя
• выносной пуль управления с индикацией оборотов шпинделя и функцией реверса

Технические характеристики:

Дополнительные приспособления, оснастка и инструмент:

• Комплект прижимов 58шт М8,
• Патрон цанговый КМ2 с набором цанг ER32 (1,5-20мм, 21цанга),
• Комплект зажимных цанг КМ2 2/3/4/5/6/8/10/12мм,
• Тиски поворотные наклонные 75мм,
• Тиски прецизионные 70мм,
• Патрон реверсивный для нарезания резьбы М2-М7,
• Патрон 3х-кулачковый D80мм с оправкой КМ2,
• Оправка расточная D38мм,
• Оправка для отрезных фрез d=16мм,
• Уголок установочный с призмами 75х75х125мм,
• Стол поворотный HV4,
• Устройство автоматической подачи по оси Х,
• Тумба под станок
• Комплект центроискателей и краеискателей,
• Набор фрез из быстрорежущей стали,
• Фреза торцевая

 Установленное на станке Устройство автоматической подчи по оси Х
