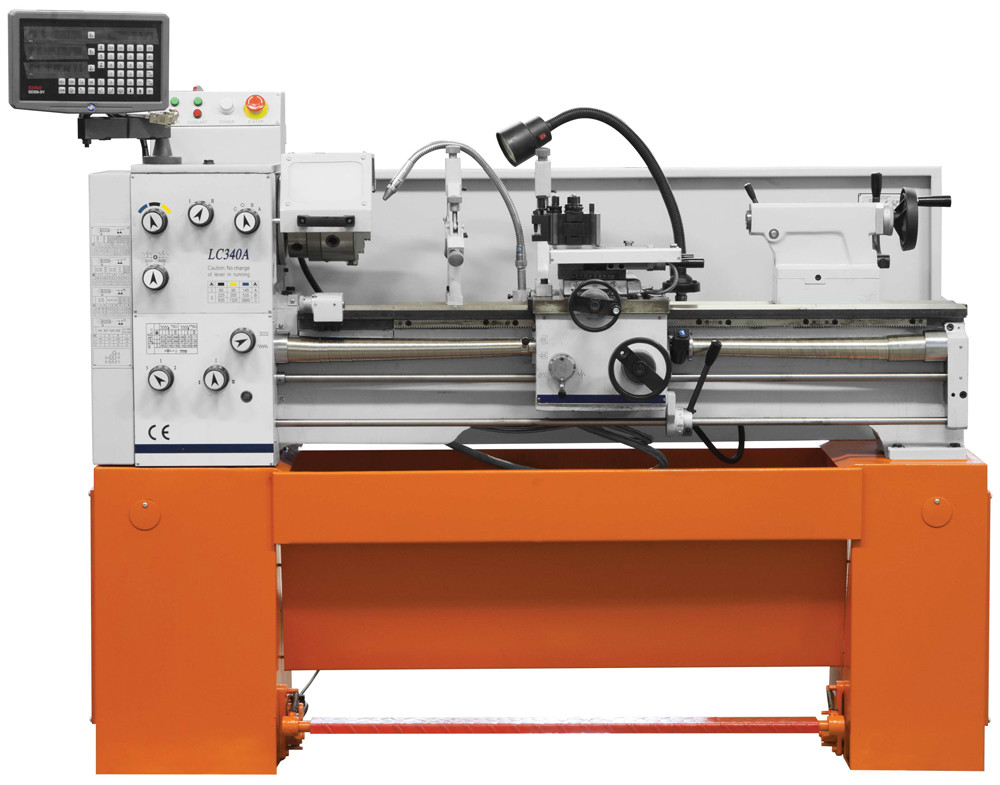

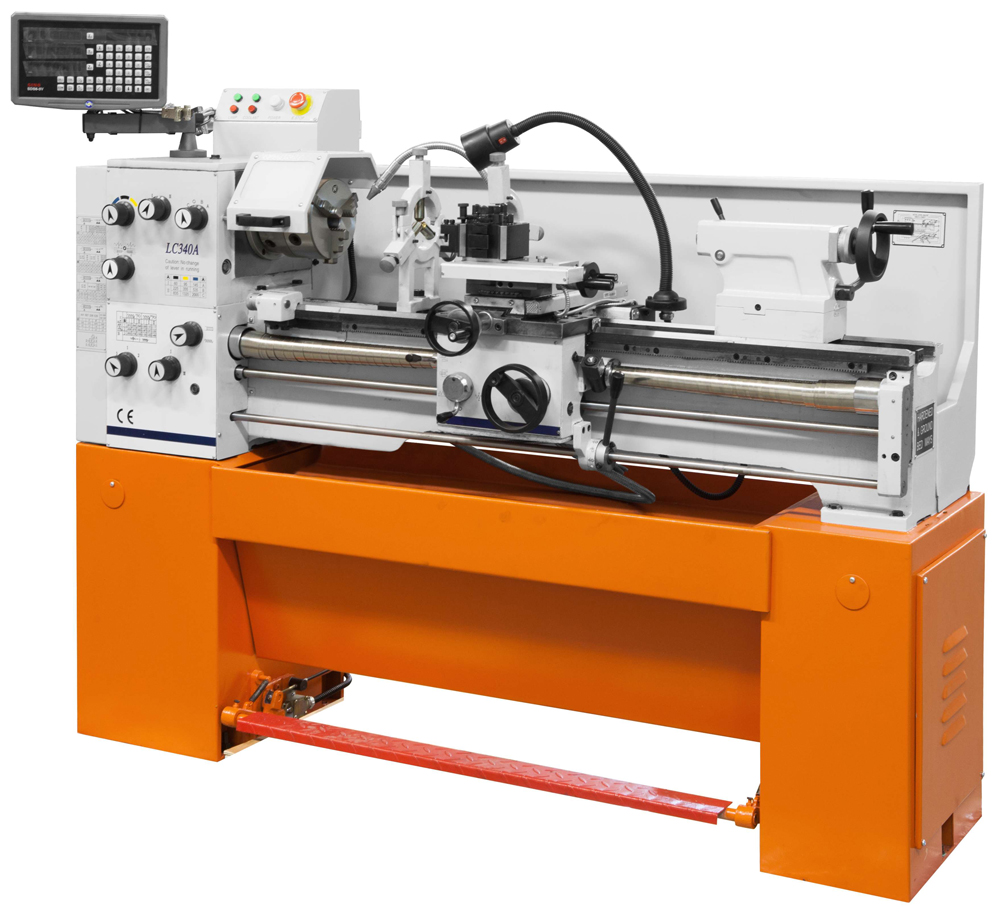

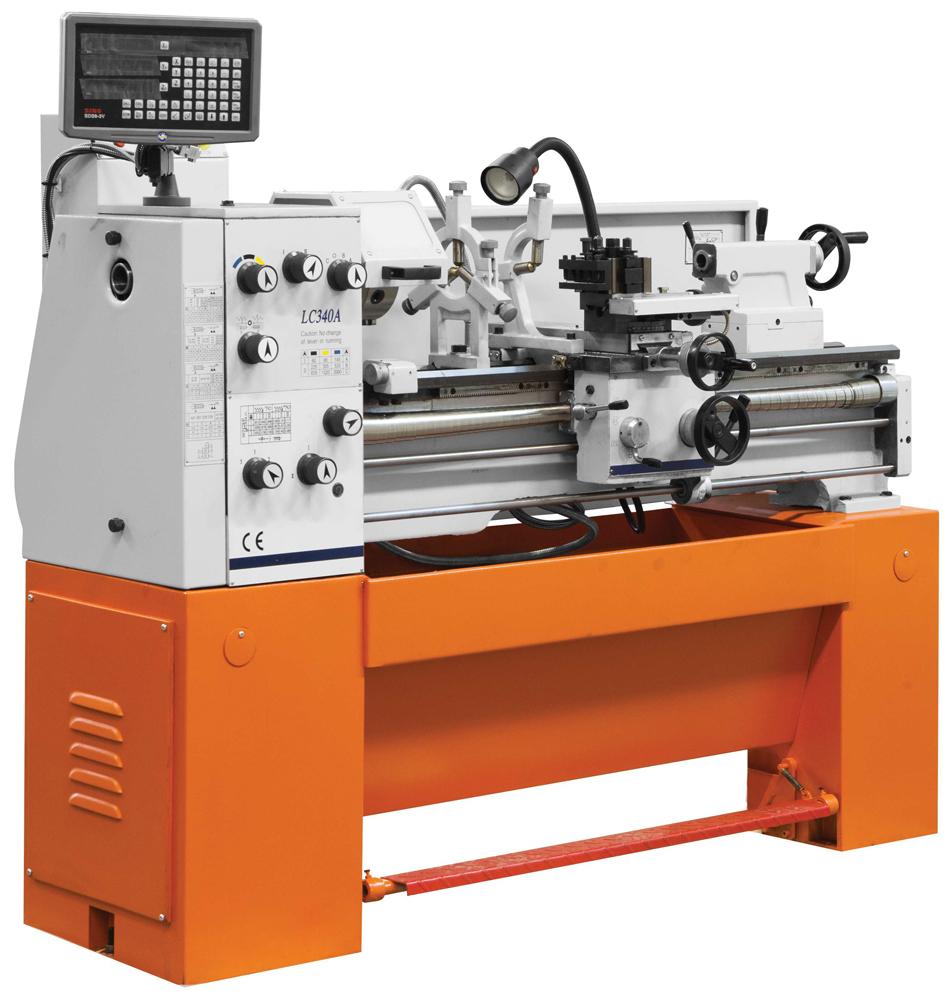

Станок токарный Stalex LC340A

Бренд
STALEX
Артикул
231031/1000
Код товара

Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.



Токарно-винторезный станок Stalex изготовлен из высококачественного чугуна, что позволяет избежать вибраций при обработке заготовок. На станках, при изменении положения гитары и смены шестерен, возможно нарезать различные виды резьб: дюймовую, метрическую, питчевую, модульную. Станки в стандартной комплектации оснащены устройством цифровой индикации по трем осям(УЦИ), что позволяет токарю обрабатывать детали с большей точностью. Богатая оснастка, входящая в стандартную комплектацию позволяет осуществлять различные операции точения.

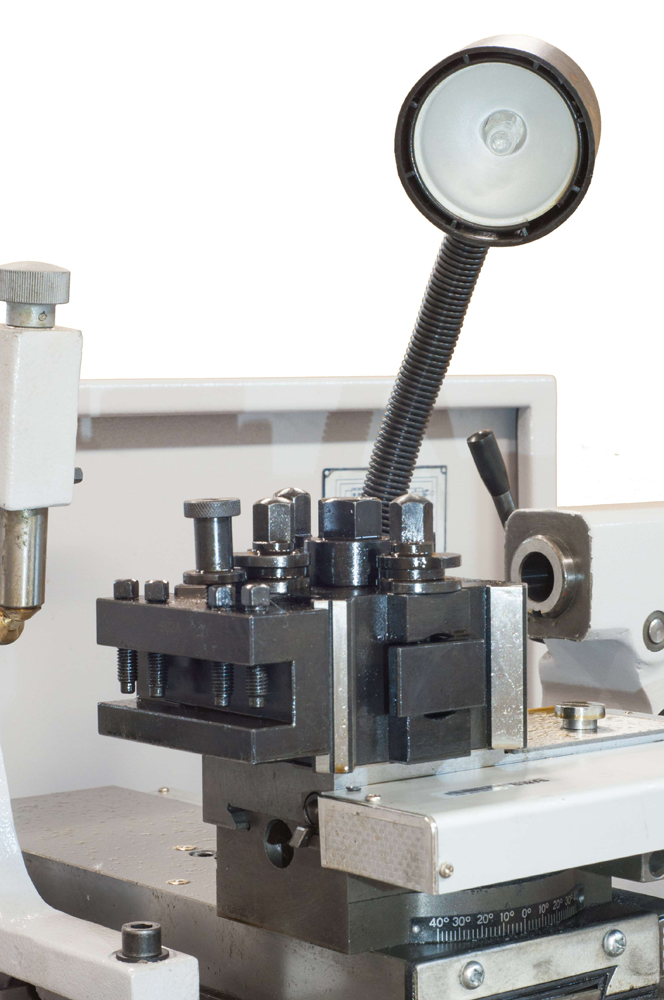

На станке установлен быстросъемный резцедержатель(Multifix) со сменными резцовыми блоками, позволяющий производить смену инструмента за небольшой промежуток времени. Станки токарные профессиональной серии Stalex могут использоваться в единичном и мелкосерийном производстве, а также в школах и техникумах, небольших мастерских.
Токарный станок Stalex LC340A является аналогом токарных станков 16К20, 1К62, основным отличием станков является диаметр обточки над станиной.

Отличительные особенности:

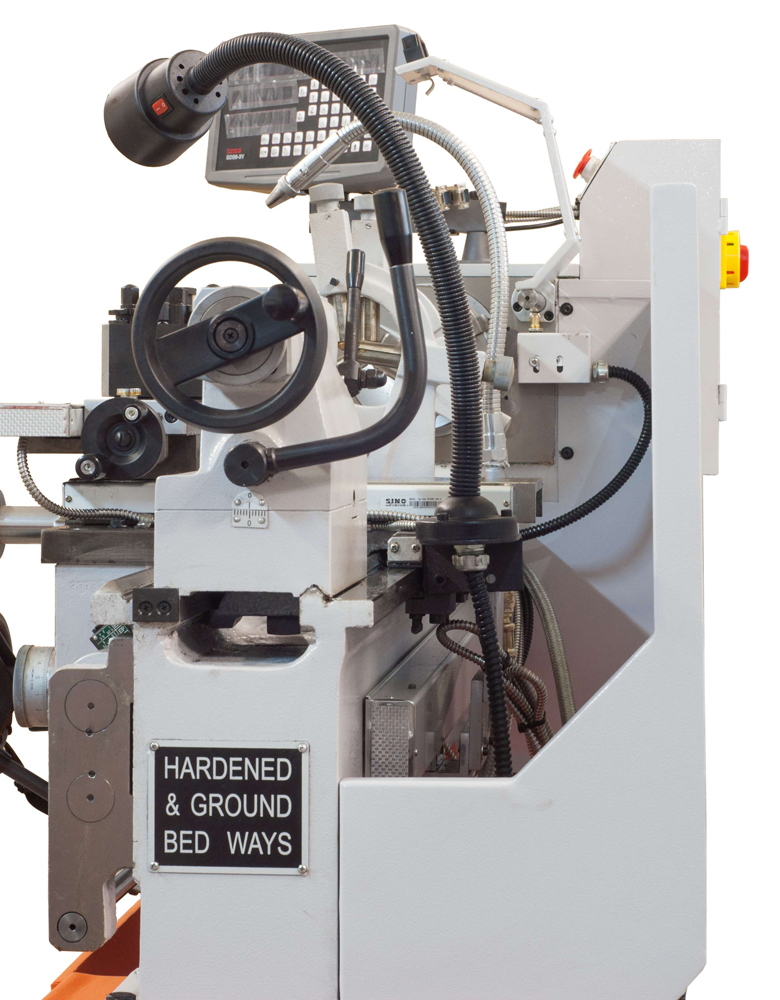

  • Закаленные и отшлифованные направляющие станины
  • Коробка передач с большим выбором подач
  • Механизм привода шпинделя работает в масляной ванне
  • Защитный кожух ходового винта
  • Регулируемая задняя бабка для точения конусов
  • Шкала на пиноли и маховике задней бабки

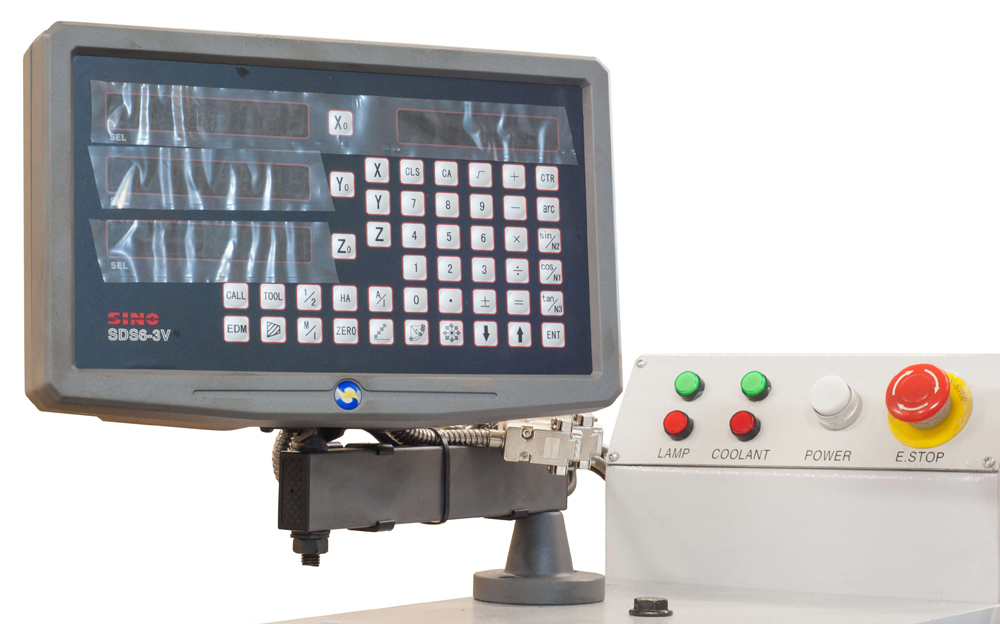

  • Устройство цифровой индикации по 3-м осям
  • Автоподача продольная и поперечная.

Технические характеристики:

 Stalex LC340A
Диаметр обточки над станиной 340 мм
Макс. диаметр вращения (съемный мостик) 500 мм
Диаметр обточки над поперечным суппортом 220 мм
Расстояние между центрамии 1000 мм
Высота центров 186 мм
Частота вращения шпинделя(Диапазон скоростей) 60-2000 мм/об (9)
50-1720 мм/об (18)
Конус шпинделя MT-5
Присоединение шпинделя, Camlock D1-5
Проходное отверстие шпинделя 38 мм
Максимальный размер инструмента 16х16 мм
Ход поперечного суппорта 137 мм
Продольная подача, 60 0,03-0,42 мм/об
Поперечная подача, 60 0,015-0,21 мм/об
Метрическая резьба, 20 0,25-9 мм
Дюймовая резьба, 33 4-72 TPI
Модульная резьба,12 0,25-3,5 мм
Питчевая резьба,30 8-144 DP
Пиноль задней бабки MT-3
Ход пиноли задней бабки 95 мм
Расстояние между направляющими 160 мм
Потребляемая мощность 2,2 кВт
Напряжение питания 380 В
Габаритные размеры 1810/1838×775×1265м
Масса нетто/брутто 700/800кг

Комплектация поставки:

  1. 3-х кулачковый патрон диаметром Ø160 мм
  2. 4-х кулачковая планшайба Ø300 мм
  3. Быстросменный резцедержатель со сменными резцовыми блоками
  4. 4-х кулачковый патрон Ø200 мм
  5. Комплект обратных кулачков

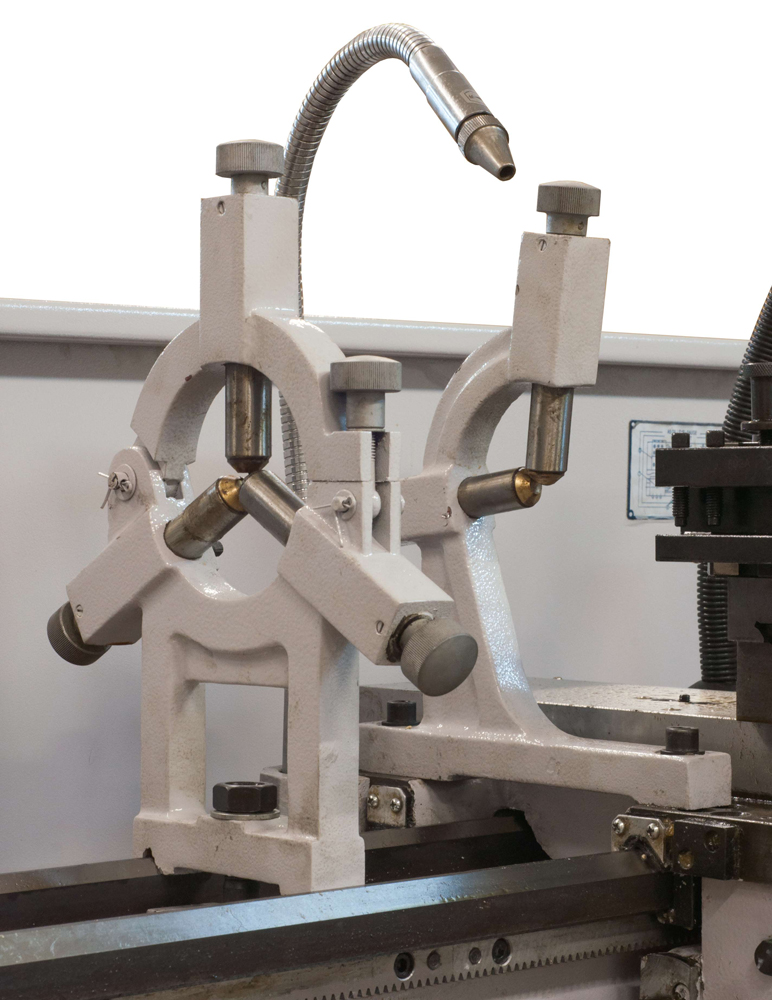

  6. Неподвижный люнет
  7. Подвижный люнет

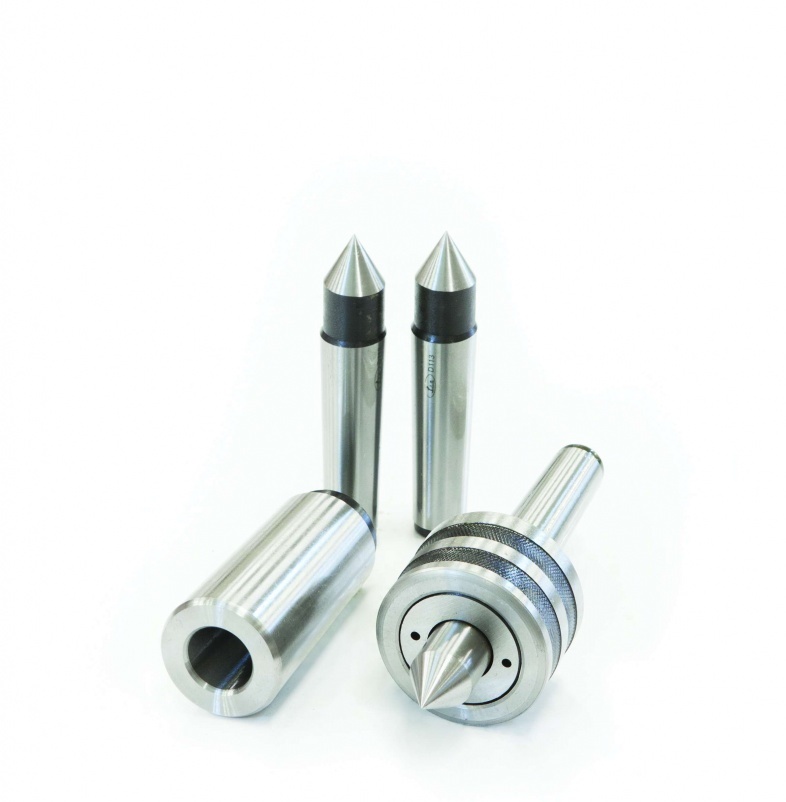

  8. 2 невращающихся центра МТ-2
  9. Вращающийся центр МТ-2
  10. Переходник МТ3/МТ2

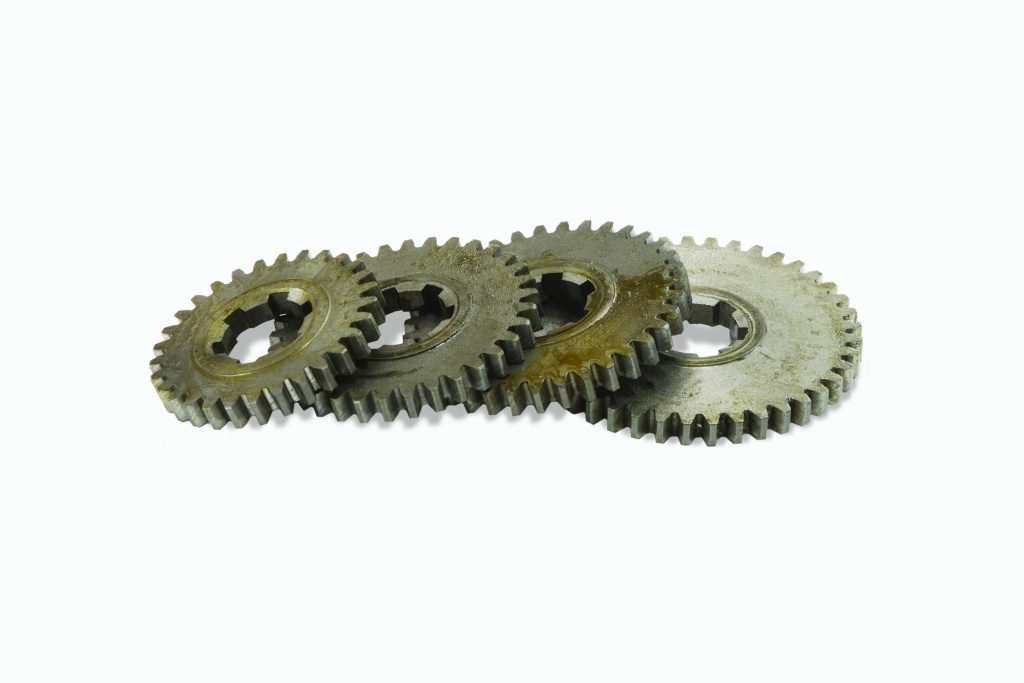

  11. Комплект сменных шестерен для нарезания резьбы
  12. Инструмент для обслуживания
  13. Инструкция по эксплуатации
  14. Сертификат точности
  15. Деталировка
  16. Система СОЖ
  17. Лампа местного освещения
  18. Устройтво цифровой индикации (DRO)
  19. Защитная задняя стенка.

Фото оснастки:

1.1   2.2  3.3.1

4.4   5.5   6.6

Видеопрезентация:

В разработке.
