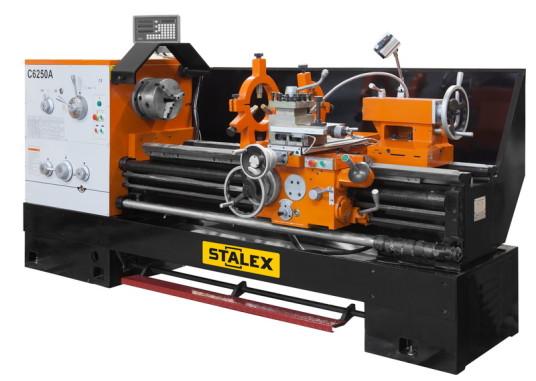

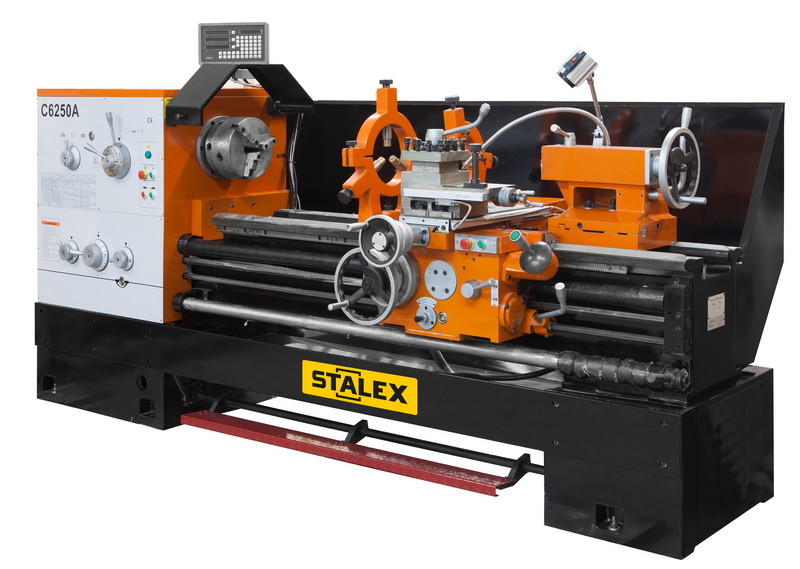

Станок токарно-винторезный Stalex C6250A, зона обработки 500х3000 мм, 380 В

Бренд: STALEX
Артикул: C6250A/3000
Код товара

Описание Характеристики Отзывы и комментарии (0)

Токарно-винторезный станок Stalex C6250A/3000 предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.

Отличительные особенности:

Монолитная станина станка;
Массивная конструкция станка, расстояние между направляющими 405 мм;
Закаленные и отшлифованные направляющие станины;
Диапазон частот вращения шпинделя 36-1600 об/мин;
Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
Крепление шпинделя D1-8;
Удобный в управлении продольной и поперечной подачей джойстик с кнопкой ускоренного перемещения;
Съемный мостик станины (ГАП);
Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
Регулировка зазоров направляющих при помощи клиновых планок;
Толчковый режим работы шпинделя;
Пиноль задней бабки и маховик имеют шкалу для точной установки;
Задняя бабка с регулировкой смещения для обточки конусов.

Технические характеристики:

Диаметр обточки над станиной	500 мм
Макс. диаметр вращения (съемный мостик)	720 мм
Диаметр обточки над поперечным суппортом	310 мм
Расстояние между направляющими	405 мм
Длина съемного мостика	240 мм
Расстояние между центрами	3000 мм
Частота вращения шпинделя, 12	36-1600 об/мин
Конус шпинделя	MT-7
Присоединение шпинделя, Camlock	D1-8 (DIN55029)
Проходное отверстие шпинделя	80 мм
Продольная подача	0,063-2,52 мм/об
Поперечная подача	0,027-1,07 мм/об
Метрическая резьба, 22	1-14
Дюймовая резьба, 26	28-2 TPI
Питчевая резьба, 24	56-4 DP
Модульная резьба, 18	0,5-7MP
Максимальный размер инструмента	25х25 мм
Ускоренное перемещение продольного суппорта	4,5 м/мин
Ускоренное перемещение поперечного суппорта	1,9 м/мин
Ход поперечного суппорта	340 мм
Ход верхнего суппорта	145 мм
Конус пиноли задней бабки	МТ-5
Ход пиноли задней бабки	150 мм
Диаметр пиноли задней бабки	75 мм
Расстояние между направляющими	405 мм
Габаритные размеры	4500×1100×1380 мм
Мощность главного привода	7,5 кВт
Потребляемая мощность	11,0 кВт
Масса	3750 кг

Подготовка фундамента:

Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку, исходя из расчета до 800 кг/м².

Комплект поставки*:

3-х кулачковый патрон диаметром 250 мм с прямыми/обратными кулачками.
4-х позиционный резцедержатель с фиксатором.
4-х кулачковый патрон с независимыми кулачками диаметром 320 мм.
Планшайба 400 мм.
Подвижный и неподвижный люнеты.
Не вращающийся центр МТ-5.
Вращающийся центр МТ-5.
Переходная втулка МК-7/МК-5.
Защитный экран патрона с концевым выключателем
Устройство цифровой индикации (УЦИ) по трем осям.
Вал управления с регулируемыми кулачками (откл.продольной подачи).
Концевой упор продольного перемещения.
Регулируемые опоры станины.
Поддон для сбора стружки.
Задняя защитная стенка.
Ножной тормоз шпинделя с концевым выключателем.
Система подвода СОЖ.
Галогенная лампа местного освещения.
Инструкция по эксплуатации и деталировка с сертификатом СЕ.
Сертификат точности.
Инструмент для обслуживания в инструментальном ящике.

* - Производитель оставляет за собой право без предварительного уведомления вносить изменения в конструкцию станков, что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.

Устройство цифровой индикации X POS DRO 3:

Количество осей	3
Цена деления	0,005 мм
Количество знаков	8
Быстродействие	60 м/мин
Погрешность дискретности	±1 знак
Напряжение питания	93-250 В
Диапазон температур: рабочая/хранение	0-40 / -20-70 ºС
