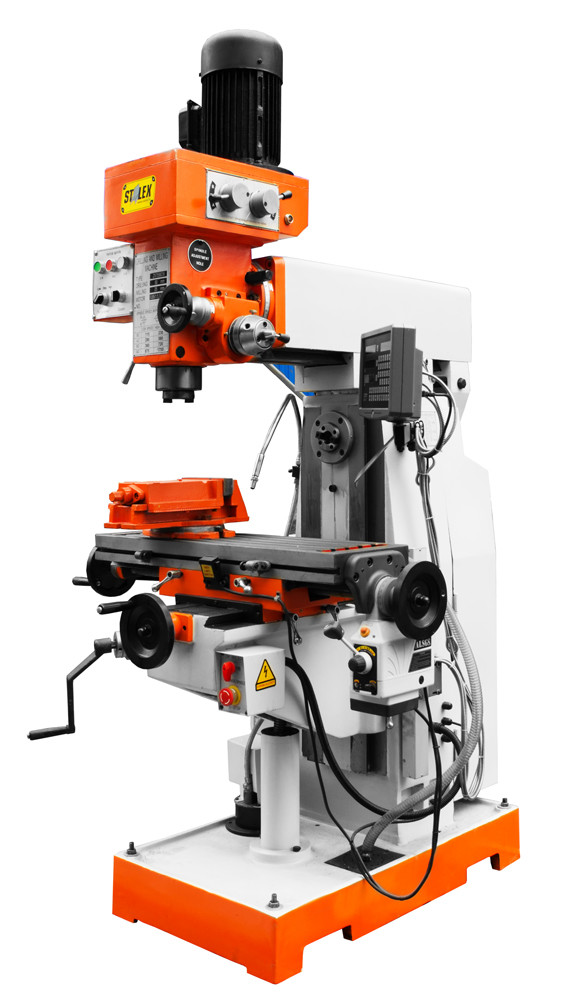

Станок универсально-фрезерный Stalex ZX7550CW

Универсально-фрезерный cтанок Stalex ZX7550CW используется в серийном и мелкосерийном производстве, точность обрабатываемых изделий позволяет работать станку так же и на опытных производствах и в ряду технологических нужд производства.

Конструкция станка Stalex ZX7550CW позволяет работать с вертикальным и горизонтальным шпинделем, станок предназначен для фрезерования плоских поверхностей и фасонного вертикального фрезерования (вертикальный шпиндель), сверления глухих и сквозных отверстий, рассверливания, зенкерования, развертывания.

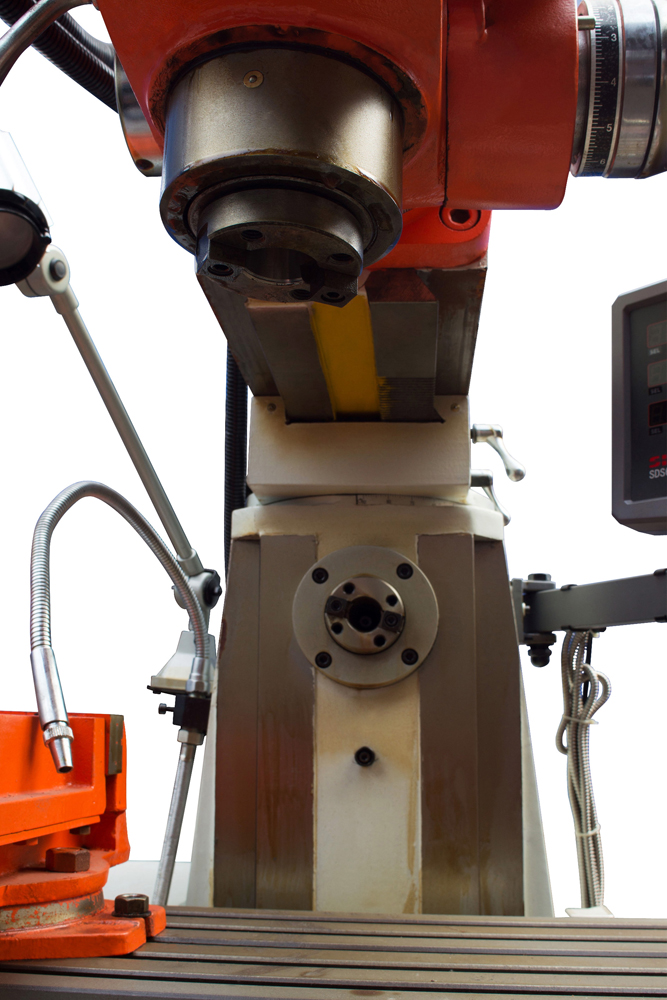

В качестве привода главного движения используют асинхронные электродвигатели, передача вращения от двигателя к вертикальному шпинделю происходит при помощи редуктора с зубчатым приводом, к горизонтальному шпинделю при помощи ремённого привода.

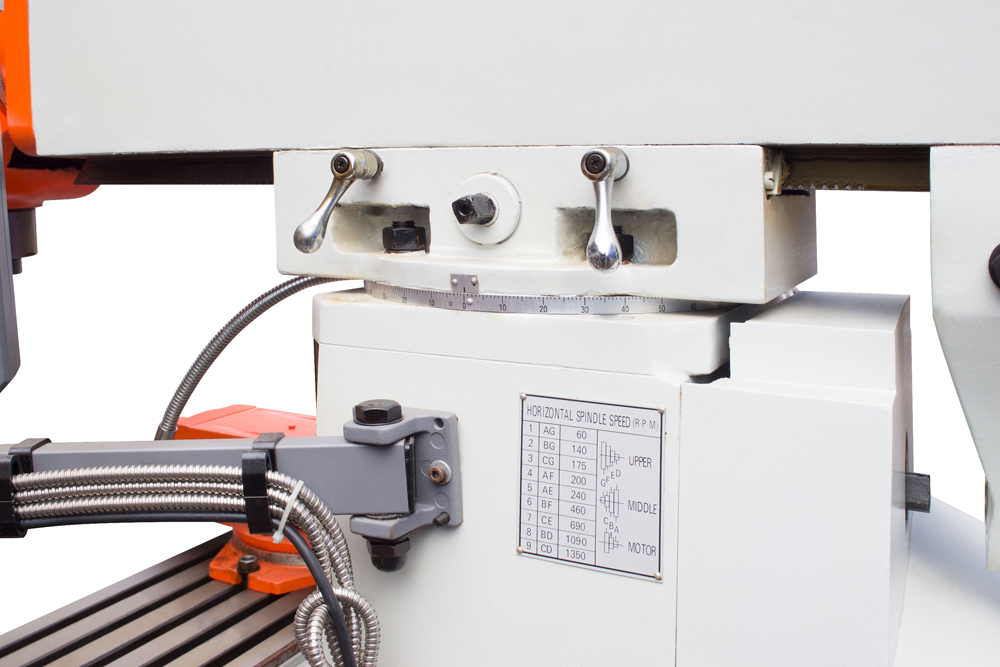

Разворот верхней части станка на 180º для перехода работы с вертикального шпинделя на горизонтальный шпиндель для дискового, шпоночного и фасонного горизонтального фрезерования. На станке размещена система подачи СОЖ в зону резания с внутренней циркуляции и фильтрации жидкости.

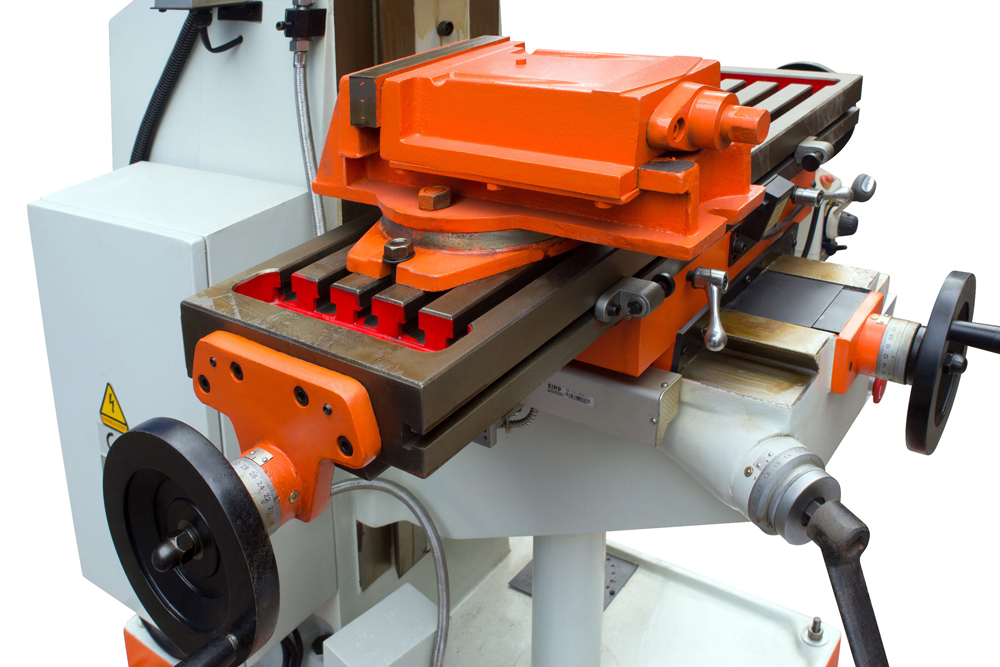

Движение рабочего стола осуществляется по трём плоскостям. Массивный рабочий стол имеет Т-образные пазы для установки и закрепления заготовок и дополнительного оборудования. Станок Stalex ZX7550CW укомплектован станочными поворотными тисками для фрезерных и сверлильных операций. На станке установлено автоматическое перемещение стола при помощи электропривода.

Так же в стандартной комплектации станка – устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z для точного позиционирования инструмента (SDS6-3V) и обработки изделий, плюс оснастка:
- Цанговый патрон с набором цанг (8шт, 4-16мм)
- Сверлильный патрон 1-16/В18 с оправкой для сверлильных патронов с укороченным конусом Морзе
- Две оправки с наборами втулок для горизонтального фрезерования.

Отличительные особенности:

• Массивная чугунная конструкция
• Основные узлы станка изготовлены из высокопрочного чугуна или стали
• Вертикальный и горизонтальный шпиндель, разворот верхней части станка на 180º
• Перемещение стола в трёх плоскостях

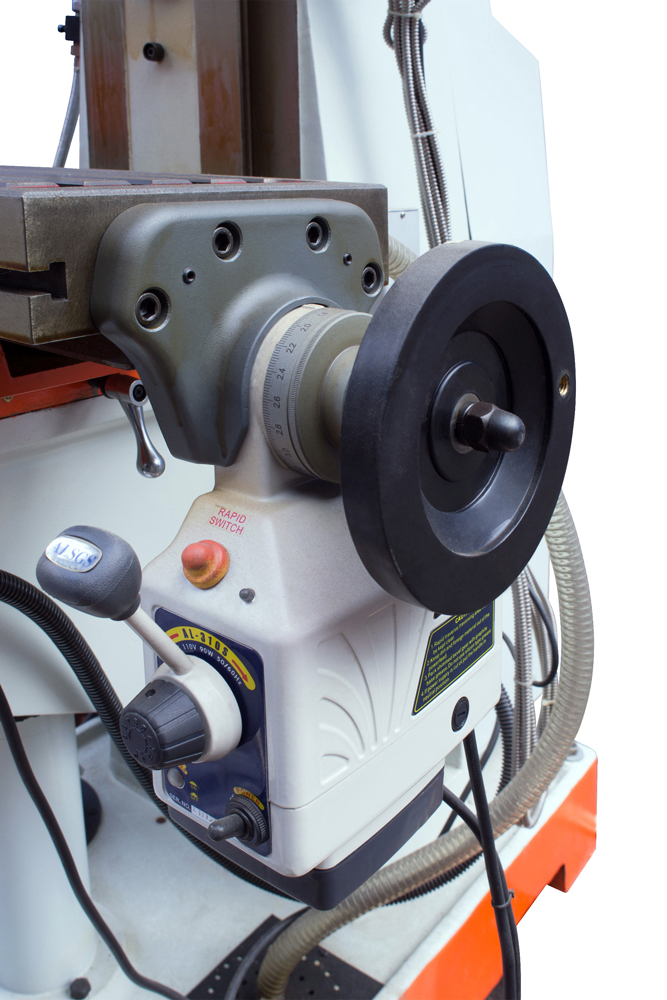

• Автоматическое перемещение стола по оси Х при помощи электропривода

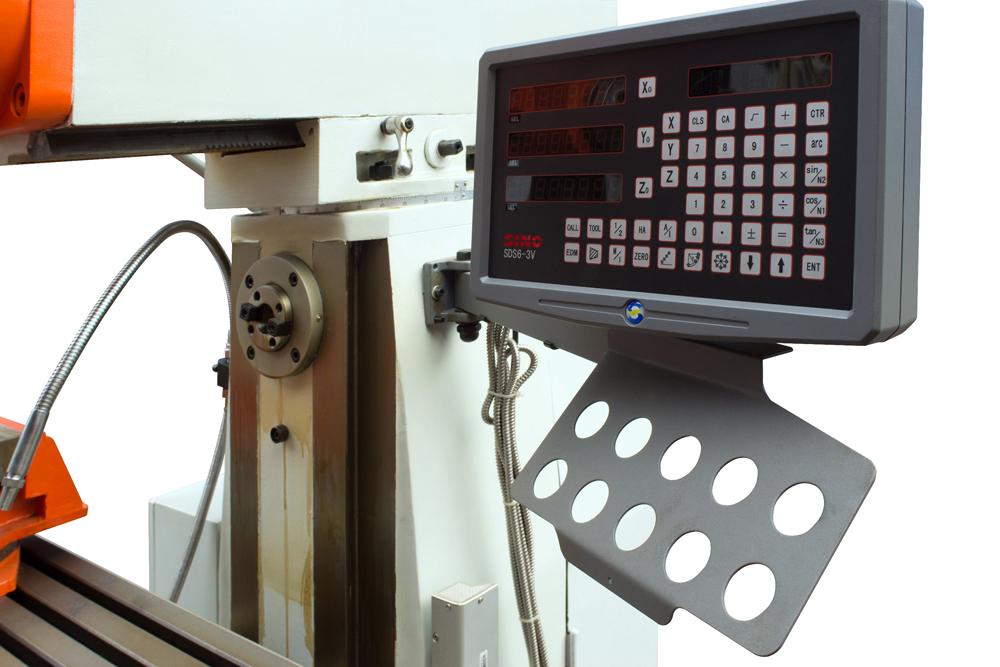

• Устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z (SDS6-3V)
• Система подачи СОЖ
• Подсветка рабочей зоны станка
• Комплектуется поворотными тисками и оснасткой

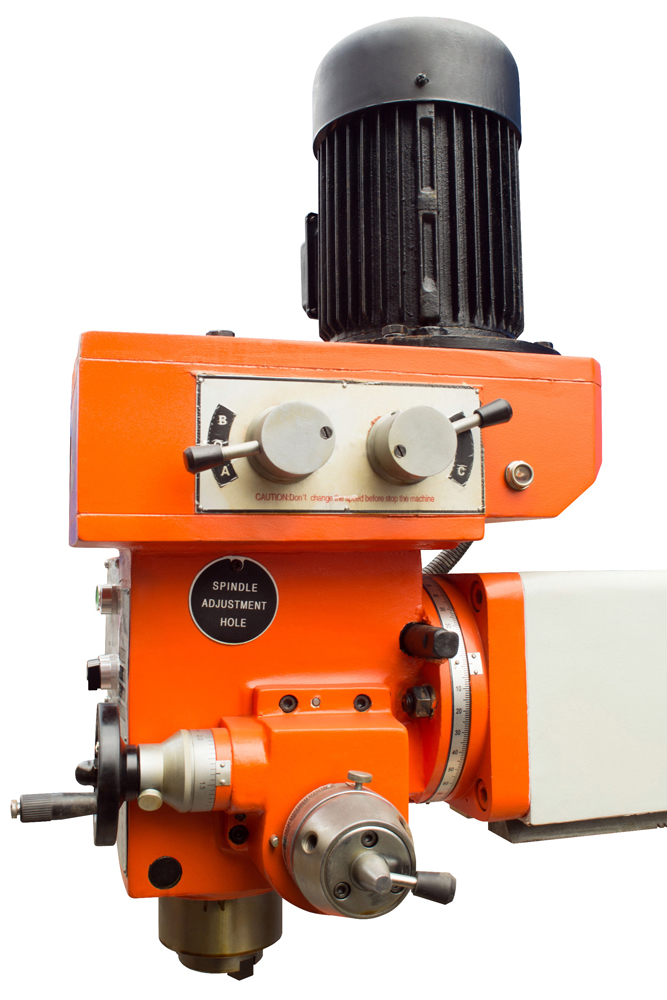

• Возможность поворота вертикального шпинделя в обе стороны на 45º.

Технические характеристики:
