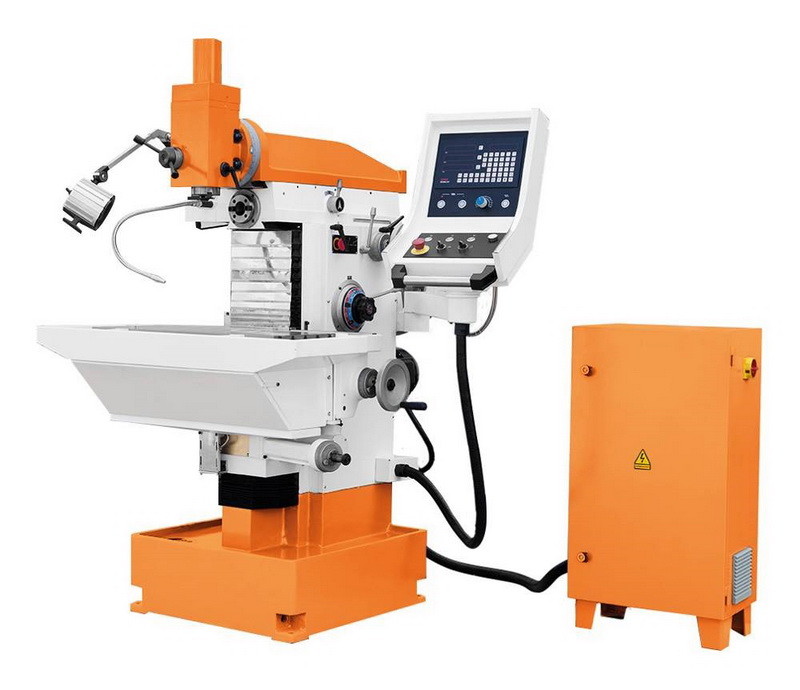

Станок инструментальный фрезерный Stalex X8130A с УЦИ, 750х320 мм, 380 В

Бренд: STALEX
Артикул: X8130A
Код товара

Описание Характеристики Отзывы и комментарии (0)

Универсально-фрезерный станок X8130A предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства, перемещения верхней балки и установки серьги. Станок имеет вертикальный и горизонтальный шпиндель, а также консоль и серьгу, с помощью которой можно осуществлять обработку дисковыми фрезами.

Отличительные особенности:

Высокая жесткость конструкции станка.
Компактные размеры станка.
Удобное расположение органов управления станка с одной стороны.
Вертикальный и горизонтальный шпиндели.
Наклон вертикальной головки влево/вправо.
Автоматическая подача и ускоренное перемещение стола по 3-м координатам (сервомоторы) ШВП.
УЦИ по осям X, Y, Z.
Встроенное устройство подвода СОЖ и поддон для сбора стружки.
Лампа местного освещения.
Управляемое перемещение фрезерного стола по 3-м координатам.
Централизованная система смазки фрезерного стола.
Стандарт СЕ.

Технические характеристики:

Характеристики	X8130A
Конус шпинделя вертикального	ISO 40 DIN2080
Частота вращения шпинделя, 12	40 - 1600 об/мин
Ход пиноли шпинделя	80 мм
Диапазон наклона головки, влево/вправо	±60⁰
Расстояние от оси горизонтального шпинделя до стола	105-495 мм
Расстояние от оси вертикального шпинделя до стойки	135-535 мм
Максимальный вылет оси вертикального шпинделя	682 мм
Конус шпинделя горизонтального	ISO 40 DIN2080
Размер горизонтального рабочего стола	750x320 мм
Размер вертикального рабочего стола	800x220 мм
Т-образные пазы вертикального стола (ширина/расстояние), 2	14/120 мм
Перемещение стола по оси Х (ручное)/авто	405/395 мм
Перемещение стола по оси Z (ручное)/авто	390/380 мм
Перемещение стола по оси Y	200 мм
Скорость подачи стола по оси Х x Y x Z	5-500 мм/мин
Ускоренное перемещение стола	1200 мм/мин
Т-образные пазы горизонтального стола (ширина/расстояние), 5	14 / 63 мм
Максимальная нагрузка на стол	200 кг
Напряжение сети	380 В
Мощность главного двигателя, S1 100%	2,2 кВт
Мощность двигателя подачи стола	1,3 кВт
Мощность насоса помпы	0,4 кВт
Габаритные размеры упаковки (ДхШхВ)	1560х1400х2200 мм
Габаритные размеры (ДхШхВ)	1280х1210х2100 мм
Масса	1150 кг

Устройство цифровой индикации:

Количество осей - 3.
Цена деления - 0,005 мм.
Количество знаков - 8.
Быстродействие - 60 м/мин.
Погрешность дискретности - ±1 знак.
Напряжение питания - 93-250 В.
Диапазон температур: рабочая/хранение - 30 ВхА 0-40 / -20-70ºС.

Подготовка фундамента:

Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку, исходя из расчета до 800 кг/м².

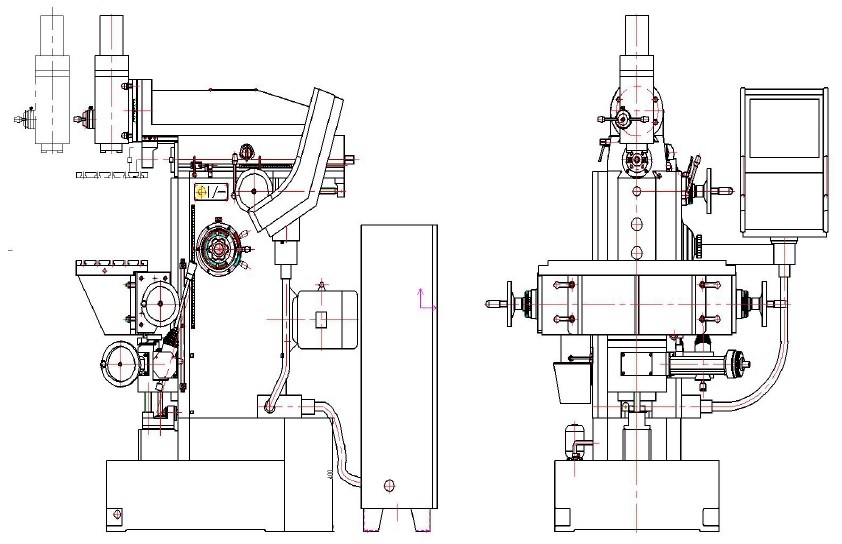

Вид станка:

X8130A DRO 3

Комплектация*:

Пульт управления нового образца с УЦИ.
Зажимная тяга.
Сверлильный патрон В18/Ø16 мм.
Оправка сверлильного патрона ISO40/B16.
Переходник ISO40/MT4.
Переходник ISO40/MT3.
Цанговый патрон ISO40-ER32 с набором цанг (8 шт).
Опора для горизонтального фрезерования.
Оправка для горизонтального фрезерования Ø27 мм.
Система подвода СОЖ.
Сертификат точности.
Поддон для сбора стружки.
Инструкция по эксплуатации.
Лампа местного освещения.

* Производитель оставляет за собой право без предварительного уведомления вносить изменения в конструкцию станков, что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
