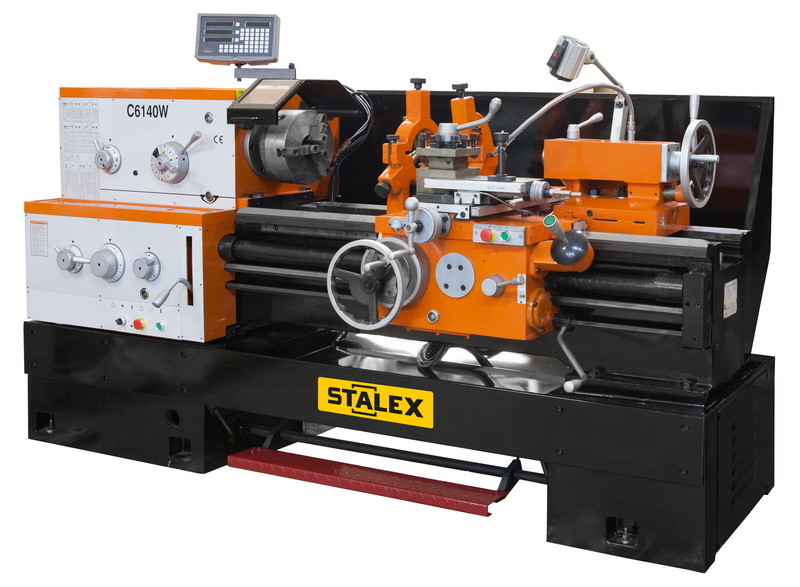

Станок токарно-винторезный Stalex C6140W/1000

Бренд: STALEX
Артикул: C6140W/1000
Код товара

Описание Характеристики Отзывы и комментарии (0)

Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
Токарный станок Stalex C6140W является аналогом токарных станков 16К20, 1К62.

Отличительные особенности:

Закаленная и отшлифованная станина
Коробка передач с большим выбором подач
Джойстик ускоренного перемещения
Работа передач в масляной ванне
Реверсивное, толчковое вращение шпинделя
Пропускное отверстие шпинделя Ø 56 мм
Централизованная система смазки суппорта
Регулируемая задняя бабка для точения конусов
Устройство цифровой индикации по 3-м осям
Дублирущий рычаг включения вращения шпинделя

Технические характеристики:

Диаметр обточки над станиной	420 мм
Диаметр обточки над поперечным суппортом	220 мм
Расстояние между центрами	1000 мм
Частота вращения шпинделя, 24	9-1600 мм/об
Конус шпинделя	MT-6
Присоединение шпинделя, Camlock	D1-8
Проходное отверстие шпинделя	56 мм
Продольная подача	0,028-6,43 мм/об
Поперечная подача	0,012-2,73 мм/об
Метрическая резьба, 48	0,5-224 мм
Дюймовая резьба, 45	72-1 5/8 TPI
Питчевая резьба, 45	56-1 1/4 DP
Модульная резьба, 42	0,5-112 MP
Максимальный размер инструмента	25x25 мм
Ускор. перем. продольного суппорта	3,5 м/мин
Ускор. перем. поперечного суппорта	1,9 м/мин
Ход поперечного суппорта	320 мм
Ход верхнего суппорта	150 мм
Конус пиноли задней бабки	МТ-5
Ход пиноли задней бабки	145 мм
Диаметр пиноли задней бабки	75 мм
Рабочий диаметр неподвижного люнета	12 – 178 мм
Рабочий диаметр подвижного люнета	15 – 90 мм
Расстояние между направляющими	340 мм
Мощность главного привода	7,5 кВт
Габаритные размеры	2500x1016x1285 мм
Масса	2550 кг

Подготовка фундамента:

Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку исходя из расчета до 800 кг/м².
Возможна установка на виброопоры.

Комплект поставки:

3-х кулачковый патрон диаметр 250 мм.
4-х кулачковая планшайба диаметр 300 мм.
Планшайба диаметр 400 мм.
4-х позиционный резцедержатель.
Не вращающийся центр МТ-5.
Вращающийся центр МТ-5.
Переходник МТ5/МТ7.
Неподвижный люнет.
Подвижный люнет.
Устройство цифровой индикации.
Система подвода СОЖ.
Лампа местного освещения.
6 регулировочных опор с винтами.
Поддон для сбора стружки.
Инструментальный ящик с инструментом.
Масленка.

Устройство цифровой индикации X POS DRO 3:

Количество осей	3
Цена деления	0,005 мм
Количество знаков	8
Быстродействие	60 м/мин
Погрешность дискретности	±1 знак
Напряжение питания	93-250 В
Диапазон температур: рабочая/хранение	0-40 / -20-70 ºС
