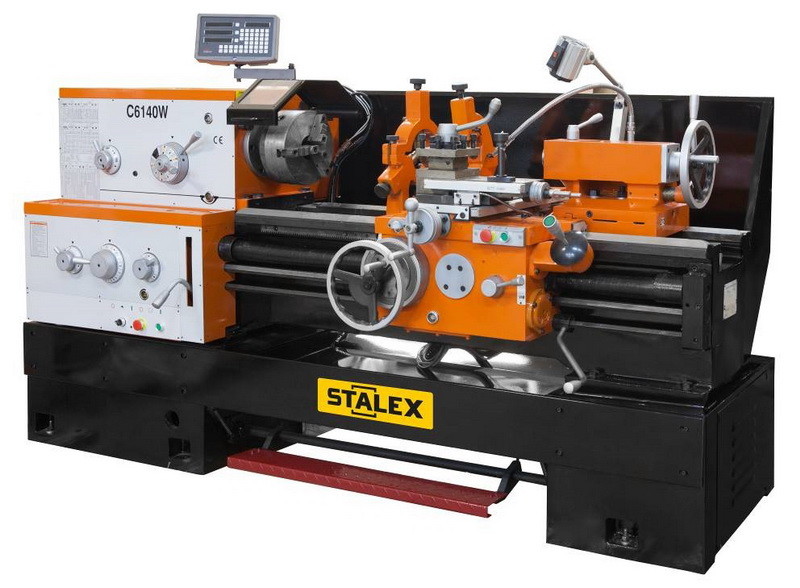

Станок токарно-винторезный Stalex C6140W/1500, зона обработки 420х1500 мм, 380 В

Бренд: STALEX
Артикул: C6140W/1500
Код товара

Описание Характеристики Отзывы и комментарии (0)

Токарно-винторезный станок Stalex C6140W/1500 предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.

Отличительные особенности:

Закаленная и отшлифованная станина.
Коробка передач с большим выбором подач.
Работа передач в масляной ванне.
Реверсивное, толчковое вращение шпинделя.
Пропускное отверстие шпинделя Ø 56 мм.
Централизованная система смазки суппорта.
Регулируемая задняя бабка для точения конусов.
Устройство цифровой индикации по 3-м осям.
Дублирущий рычаг включения вращения шпинделя.
Джойстик ускоренного перемещения.

Технические характеристики:

Диаметр обточки над станиной	420 мм
Диаметр обточки над поперечным суппортом	220 мм
Расстояние между центрами	1500 мм
Частота вращения шпинделя, 24	9-1600 об/мин
Конус шпинделя	MT-6
Присоединение шпинделя Camlock	D1-8
Проходное отверстие шпинделя	56 мм
Продольная подача	0,028-6,43 мм/об
Поперечная подача	0,012-2,73 мм/об
Метрическая резьба, 48	0,5-224 мм
Дюймовая резьба, 45	72-1⅝ TPI
Модульная резьба, 42	0,5-112 MP
Питчевая резьба, 45	56-1 ¼ DP
Максимальный размер резца	25x25 мм
Ход поперечного суппорта	320 мм
Ход верхнего суппорта	150 мм
Ускоренное продольное перемещение	3,5 м/мин
Ускоренное поперечное перемещение	1,9 м/мин
Пиноль задней бабки	МТ-5
Ход пиноли задней бабки	145 мм
Диаметр пиноли задней бабки	75 мм
Рабочий диаметр неподвижного люнета	12 – 178 мм
Рабочий диаметр подвижного люнета	15 – 90 мм
Расстояние между направляющими	340 мм
Мощность главного привода	7,5 кВт
Габаритные размеры (ДхШхВ)	3000х1016х1285 мм
Масса	2750 кг

Подготовка фундамента:

Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку, исходя из расчета до 800 кг/м².
Возможна установка на виброопоры.

Комплект поставки*:

3-х кулачковый патрон диаметром 250 мм.
4-х кулачковый патрон диаметром 300 мм.
Планшайба диаметром 400 мм.
4-х позиционный резцедержатель.
Не вращающийся центр МТ-5.
Вращающийся центр МТ-5.
Переходник МТ5/МТ7.
Неподвижный люнет.
Подвижный люнет.
Устройство цифровой индикации.
Система подвода СОЖ.
Лампа местного освещения.
6 регулировочных опор с винтами.
Поддон для сбора стружки.
Инструментальный ящик с инструментом.
Масленка.

* - Производитель оставляет за собой право без предварительного уведомления вносить изменения в конструкцию станков, что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.

Устройство цифровой индикации X POS DRO 3:

Количество осей	3
Цена деления	0,005 мм
Количество знаков	8
Быстродействие	60 м/мин
Погрешность дискретности	±1 знак
Напряжение питания	93-250 В
Диапазон температур: рабочая/хранение	0-40 / -20-70 ºС
