Резцедержатели и кассеты

Держатель резца дополнительный Мульти Фикс EFI Кассета нарезания внутренней резьбы для резцедержателя Мультификс тип E.

Корпус резцедержателя быстросменного для TL180/TL210   комплектация

резцедержатель комплектация

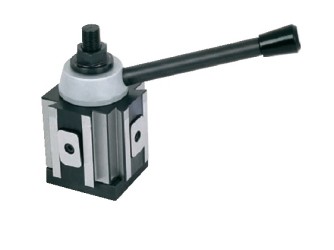

Резцедержатель быстросъемный Мульти Фикс 40-поз. тип А, в комплекте 4 кассеты Рездержатель под установку быстросменных кассет мультификс тип А. Механизм резцедержателя позволяет устанавливать кассету в 40 различных положений. В каждой кассете закрепляется резец, а затем на кассете устанавливается и фиксируется высота её положения относительно резцедержателя. Такую кассету с резцом можно снять или установаить на резцедержателе за считанные секунды. Кроме того, нет необходимости в использовании подкладок для выставления резцов по высоте. Дополнительно для резцедержателя можно применять кассеты с цилиндрическим отверстием под втулки, в которых можно зажимать инструмент с цилиндрическими или коническими оправками, а также есть кассеты под отрезные пластины и под установку резьбонарезного инструмента. Технические параметры     Aa Ab A E B max высота резца a, мм 12 16 16 20 16 20 25 25 32 диаметр державки J, мм 15 - 30 30/40 40 max мо...

Резцедержатель быстросъемный Мульти Фикс 40-поз. тип Аb, в комплекте 4 кассеты Рездержатель под установку быстросменных кассет мультификс тип Аb. Механизм резцедержателя позволяет устанавливать кассету в 40 различных положений. В каждой кассете закрепляется резец, а затем на кассете устанавливается и фиксируется высота её положения относительно резцедержателя. Такую кассету с резцом можно снять или установаить на резцедержателе за считанные секунды. Кроме того, нет необходимости в использовании подкладок для выставления резцов по высоте. Дополнительно для резцедержателя можно применять кассеты с цилиндрическим отверстием под втулки, в которых можно зажимать инструмент с цилиндрическими или коническими оправками, а также есть кассеты под отрезные пластины и под установку резьбонарезного инструмента. Технические параметры     Aa Ab A E B max высота резца a, мм 12 16 16 20 16 20 25...

Резцедержатель быстросменный Мульти Фикс тип Aa с четырьмя сменными кассетами Технические параметры     Aa Ab A E B max высота резца a, мм 12 16 16 20 16 20 25 25 32 диаметр державки J, мм 15 - 30 30/40 40 max мощность станка, кВт 1 1,5 2 4,5 7 диаметр обработки, мм 120-220 135-260 150-300 200-400 300-500 ширина салазок L, мм 80 100 100 120 150 высота реза S min, мм 18 23 24,5 28,5 24,5 28,5 37 37 45,5 высота реза S max, мм 26 32 35,5 39,5 40,5 39,5 43 57 56,5 регулировка hv, мм 8 9 11 16 11 6 20 11 высота h, мм 6 7 8,5 8,5 8,5 12 12 13,5 размер В, мм 70 90 100 125 150 размер Н, мм 37 52 56 68 79 размер А, мм 30 42 48 60 71 диаметр отверстия t, мм 13 18 20 20 32 В комплекте кассеты: AaD12x50 - 3шт AaH12x50 - 1шт

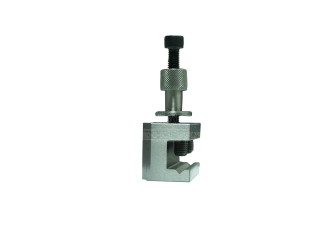

Предназначена для установки на резцедержатель мини. Возможна установка резцов сечением от 6 до 12 мм. Материал - алюминий

Державка F-30xMK1 DIN 69880 Держатель конусного инструмента КМ1. Размер F-30 по DIN 69880. Система VDI. Используется на станка с ЧПУ.

Державка F-30xMK2 DIN 69880 Держатель конусного инструмента КМ2. Размер F-30 по DIN 69880. Система VDI. Используется на станка с ЧПУ.

Державка F-30xMK3 DIN 69880 Держатель конусного инструмента КМ3. Размер F-30 по DIN 69880. Система VDI. Используется на станка с ЧПУ.

Резцедержатель быстросменный мини и 4 кассеты Оснастка используется для быстрой смены одного резца на другой, установленные в сменных блоках. Благодаря возможности индивидуальной настройки по высоте каждой кассеты с резцом, пропадает необходимость при каждой смене резца настраивать режущую кромку резца на высоту линии центров. В комплекте поставки есть блоки для установки резцов с прямоугольным сечением, цилиндрическим и под отрезную пластину. Высокое качество изготовления резцедержателя и сменных кассет позволяет использовать данную оснастку на самых разных станках, но штатно комплект подходит для станков типа TL0714x350, TL0714x350i, TL0714x350B и других подобных им моделей. Важное преимущество именно этого резцедержателя в сравнении с подобными  - возможность использовать резцы 12мм сечения и отрезной пластины стандартного размера. Комлект поставки: резцедержатель - 1шт, сменная кассета под резцы с прямоугольным сечением - 2шт (под резцы: 12х12мм, 10х10мм, 8х...

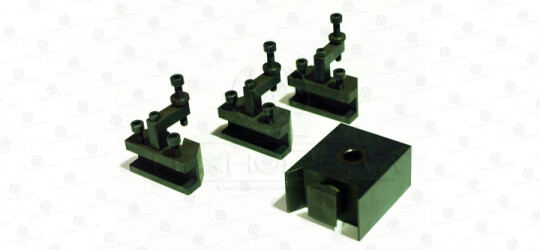

Резцедержатель быстросменный для TL 0714 и 4 кассеты Оснастка используется для быстрой смены одного резца на другой, установленные в сменных блоках. Благодаря возможности индивидуальной настройки по высоте каждой кассеты с резцом, пропадает необходимость при каждой смене резца настраивать режущую кромку резца на высоту линии центров. В комплекте поставки есть блоки для установки резцов с прямоугольным сечением, цилиндрическим и под отрезную пластину. Высокое качество изготовления резцедержателя и сменных кассет позволяет использовать данную оснастку на самых разных станках, но штатно комплект подходит для станков типа TL0714x350, TL0714x350i, TL0714x350B и других подобных им моделей. Важное преимущество именно этого резцедержателя в сравнении с подобными  - возможность использовать резцы 12мм сечения и отрезной пластины стандартного размера. Комлект поставки: резцедержатель - 1шт, сменная кассета под резцы с прямоугольным сечением - 2шт (под резцы: 12х12мм, 10х10мм, 8х8мм, 6...

Кассета сменная Мульти Фикс AH 16x75 Кассета под резцы прямоугольного и кругллого сечения, высотой до 16мм. Устанавливается в резцедержатель Мульти Фикс серии A.

Держатель резца дополнительный Мульти Фикс ET Держатель отрезной пластины для 40ка-позиционного резцедержателя Мультификс тип E.

Держатель резца дополнительный Мульти Фикс AaJ 1550 Кассета AaJ1550 подходит для блока резцедержателя Мультификс тип Aa. Предназначена для установки круглых в сечении державок или переходных втулок с цилиндрическим наружным диаметром 15мм. Длина державки 50мм.

Держатель резца дополнительный Мульти Фикс AH 20x85 Кассета универсальная AH2085 блока резцедержателя Мультификс тип A. Предназначена установки круглых в сечении державок различных диаметров. Максимальный диаметр устанавливаемой державки 20мм. Длина державки 85мм.

Держатель резца дополнительный Мульти Фикс AJ 3080 Кассета AJ3080 блока резцедержателя Мультификс тип А. Предназначена для установки круглых в сечении державок, переходных втулок либо другой оснастки. Диаметр отверстия 30мм. Длина кассеты 80мм.

Держатель резца дополнительный Мульти Фикс EJ 30100 Кассета быстросменная EJ30100 40-позиционного блока резцедержателя мультификс тип E. Предназначена для установки круглых в сечении державок, переходных втулок и другой оснастки/инструмента с цилиндрическими хвостовикамми. Диаметр отверстия 30мм. Длина кассеты 100мм.
