фрезерное приспособление, стол 95х50 с Т-пазами, в резцедержатель

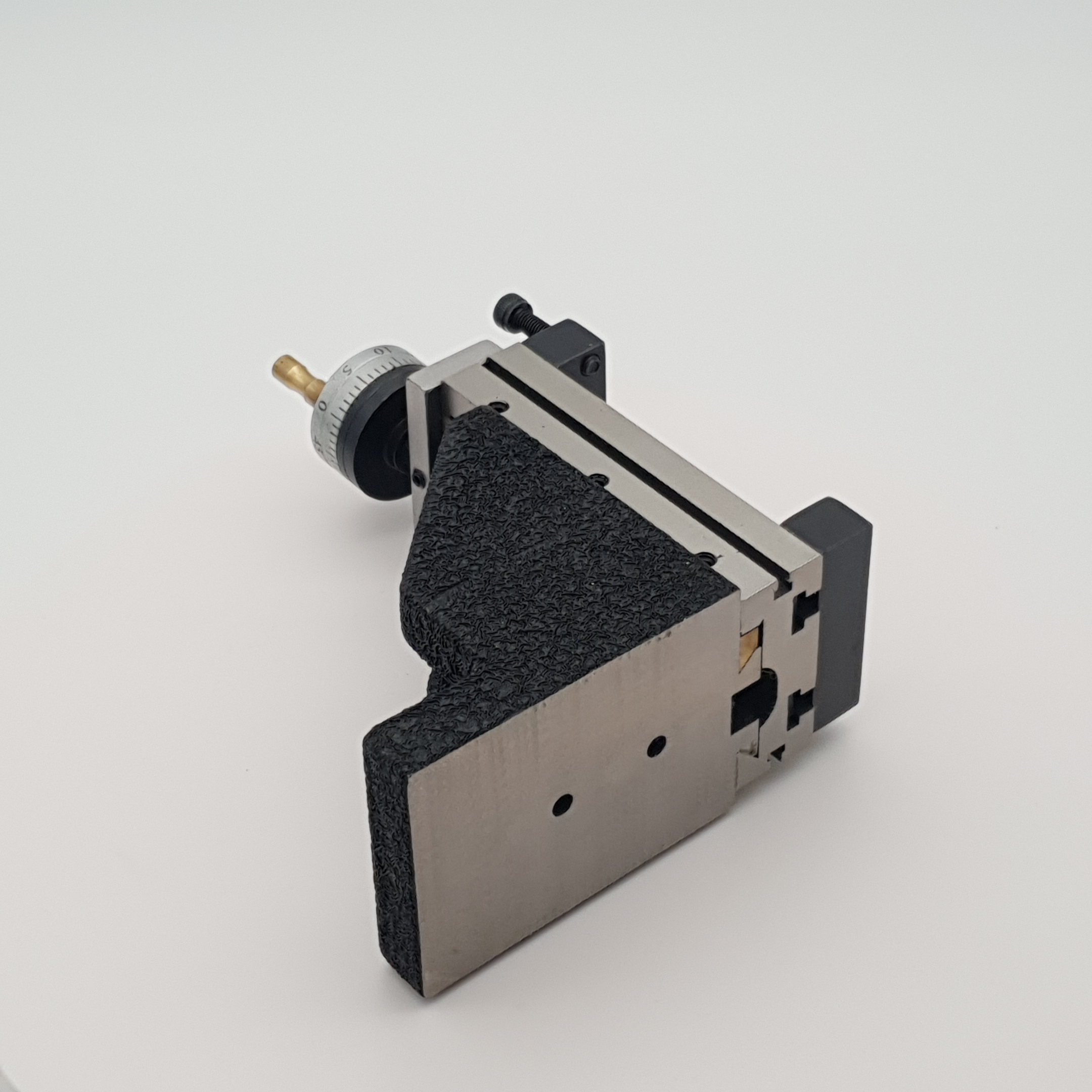

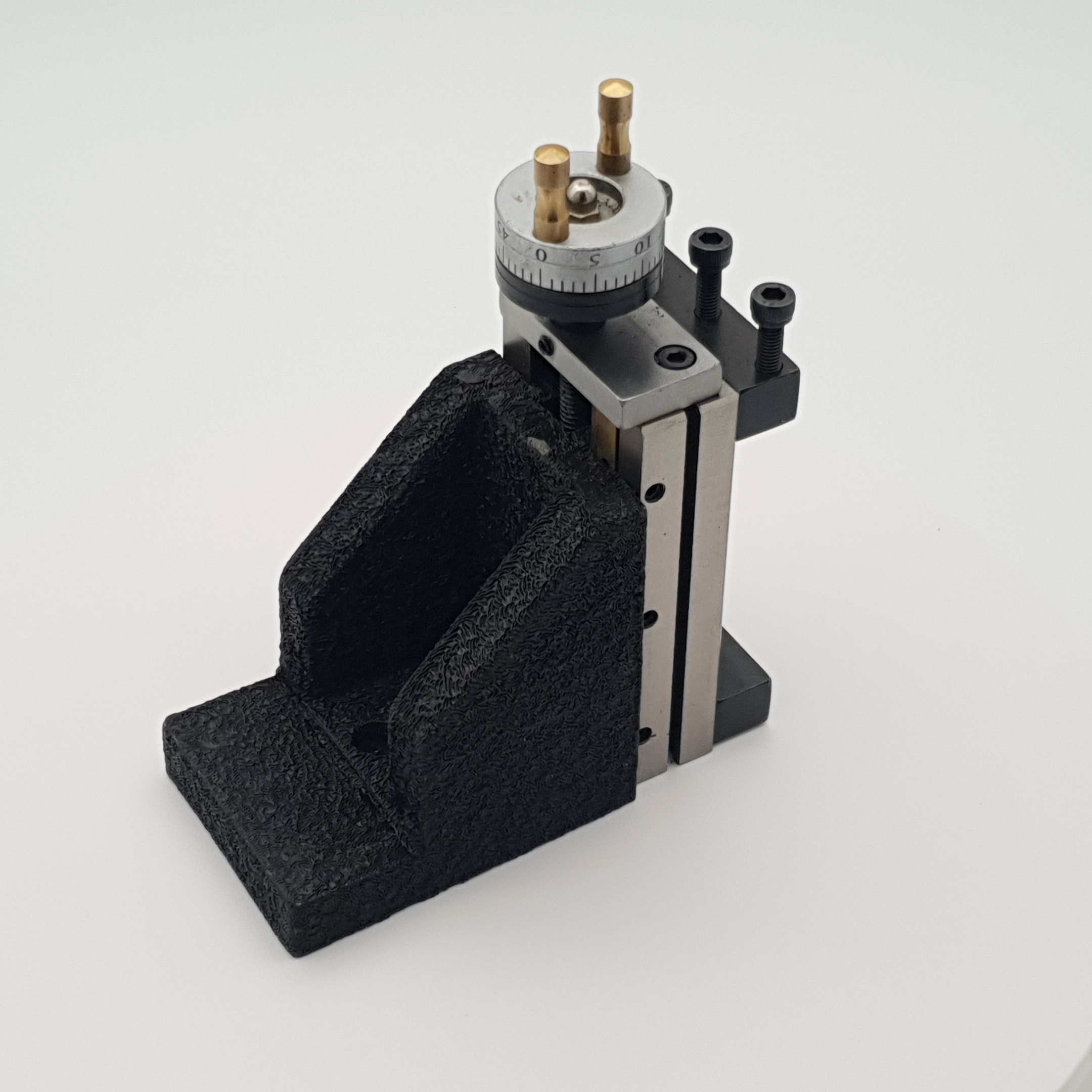

Фрезерное приспособление в резцедержатель, стол 95х50 с Т-пазами.

 Универсальное фрезерное приспособление для установки в резцедержатель токарных станков. Небольшие габариты устройства позволяют применять его как на малых настольных токарных станках типа TL0714, МИКРО, TL140x250, Универсал-3, так и на станках большего размера: TL6126, D240x550V-F, ТВ-6.

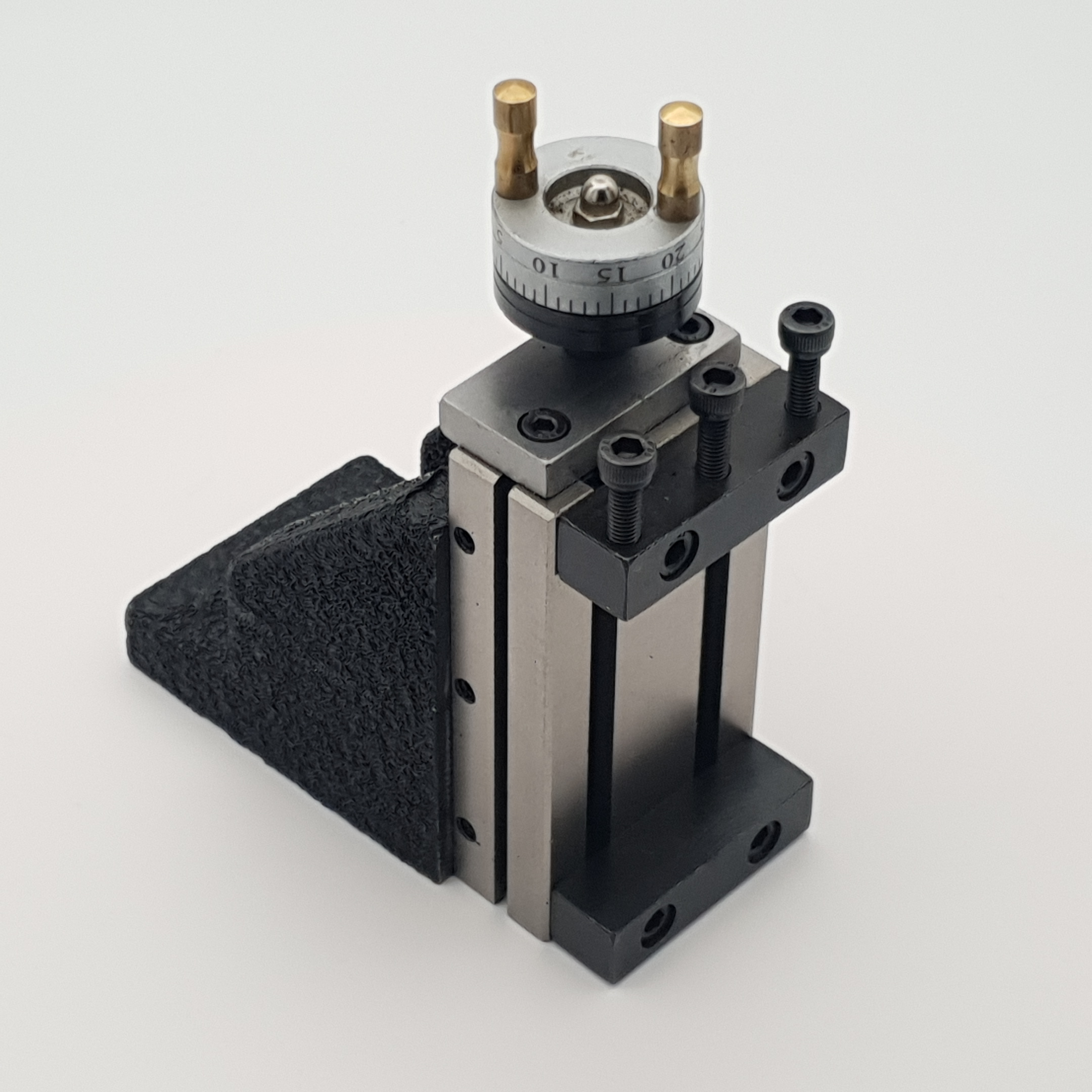

 Опорная плита приспособления имеет выступ для закрепления в пазе резцедержателя вместо резца. Рабочий стол приспособления выполнен с Т-пазами, в которых можно закреплять необходимую оснастку: прижимы, тиски, поворотные столы и прочую. Боковые поверхности стола также имеют маленькие Т-пазы для дополнительной возможности крепления оснастки или детали. Кроме того, в комплекте поставляются две зажимные планки, перемещающиеся вдоль Т-пазов. Между ними можно установить заготовку, тиски, резец или другую оснастку и иснтрумент.

 Фрезерное приспособление сделано из чугуна. Перемещение по вертикали осуществляется по направляющим "ласточкин хвост" с прижимной планкой из сплава бронзы. Гайка винта подачи также выполнена из бронзы. Ручка перемещения имеет лимб для контроля подачи.

 Ход стола по вертикали - 40мм, из которых 19мм - опускание стола ниже опорной поверхности.

 Комплект поставки:

• фрезерное приспособление в сборе,
• ручка маховичка,
• перемещаемые зажимные планки - 2шт.
