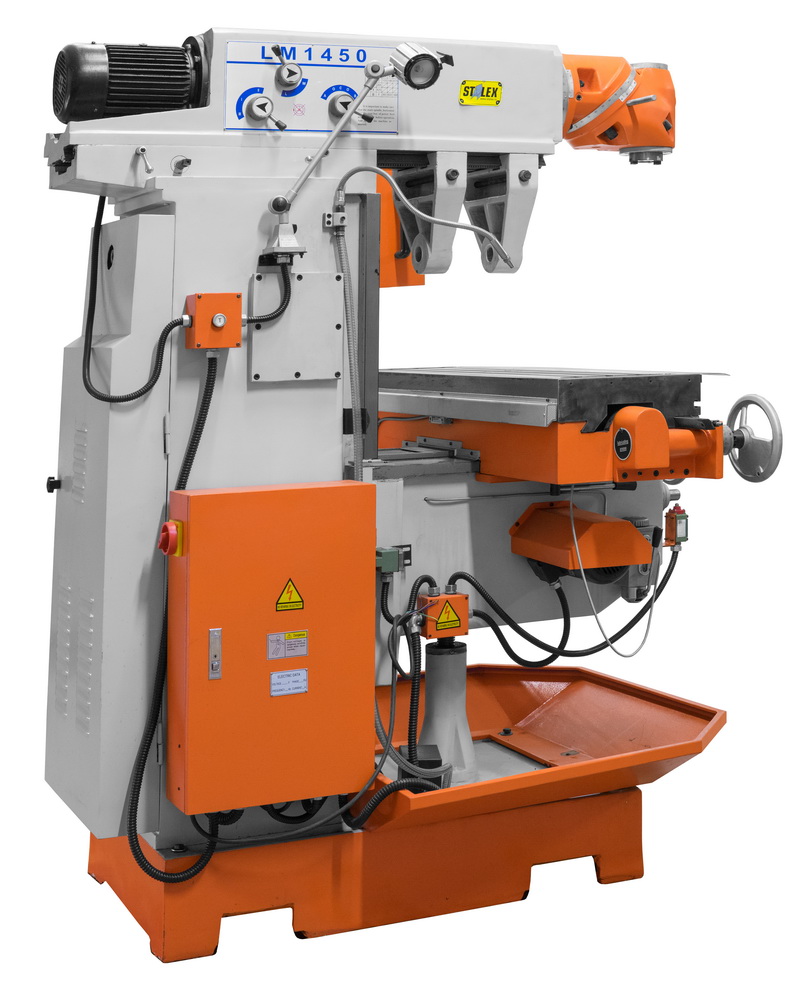

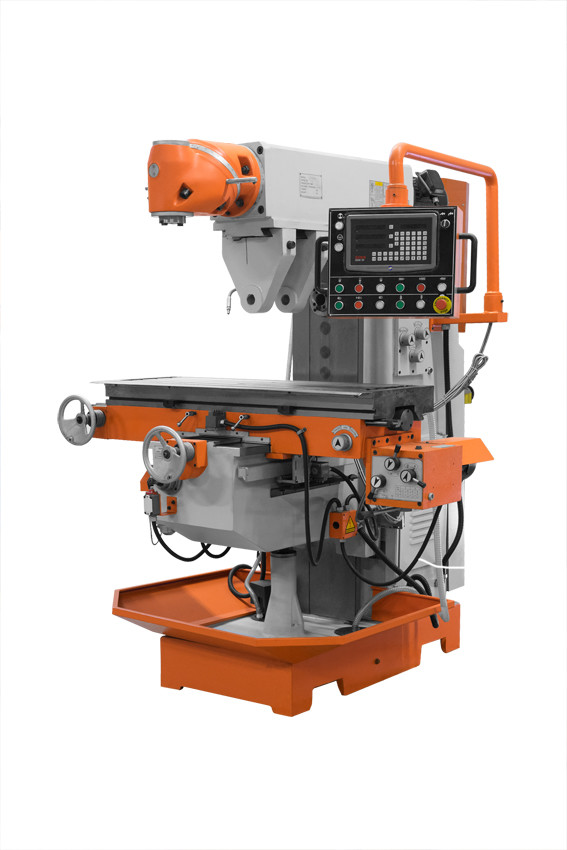

Станок универсальный фрезерный Stalex LM1450

Бренд
STALEX
Артикул
383110
Код товара

Широкоуниверсальный фрезерный станок предназначен для выполнения различных операций по обработке плоских и корпусных деталей методом фрезерования, сверления, зенкования. На станке можно обрабатывать детали как вертикальным, так и горизонтальным шпинделем, что позволяет использовать различные виды фрез: торцевые, концевые, дисковые, фасонные и т.д. Фрезерная голова станка поворачивается на угол ± 180 градусов. Станок оснащен системой подвода СОЖ и лампой местного освещения.
Станок изготовлен из высококачественного чугуна, что уменьшает вибрацию в процессе работы. Станок в стандартном исполнении оснащен устройством цифровой индикации (УЦИ) и автоматизированным столом по трем осям.

Stalex LM1450 используется в серийном и мелкосерийном производстве, точность обрабатываемых изделий позволяет работать станку так же и на опытных производствах и в ряду технологических нужд производства.
Конструкция станка Stalex LM1450 позволяет работать с вертикальным и горизонтальным шпинделем, станок предназначен для фрезерования плоских поверхностей и фасонного вертикального фрезерования (вертикальный шпиндель), сверления глухих и сквозных отверстий, рассверливания, зенкерования, развертывания. Продольная и вертикальная подача стола, частота вращения вертикального и горизонтального шпинделя регулируются через коробку скоростей. Станок имеет централизованную подачу смазки узлов, позволяющую оператору ежедневно и быстро смазывать основные узлы станка и рационально эксплуатировать оборудование, что значительно позволяет увеличить срок эксплуатации станка до планово-предупредительного ремонта. Обработка заготовок ведётся в ручном и полуавтоматическом режиме, рабочий стол перемещается с помощью рукояток (подача в ручном режиме) и с помощью блока управления размещённой справа от стала (подача в автоматическом режиме). Вертикальная обработка на фрезерном станке Stalex осуществляется через универсальную поворотную головку имеющую наклон в обе стороны ±180º.
Горизонтальный шпиндель для дискового, шпоночного и фасонного горизонтального фрезерования. На станке размещена система подачи СОЖ в зону резания с внутренней циркуляции и фильтрации жидкости.
Движение рабочего стола осуществляется по трём плоскостям. Массивный рабочий стол имеет Т-образные пазы для установки и закрепления заготовок и дополнительного оборудования.
На станке установлено автоматическое перемещение стола при помощи электропривода.
Также в стандартной комплектации станка – устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z (продольное/поперечное/вертикальное движение стола) для точного позиционирования инструмента (SDS6-3V) и обработки изделий, плюс оснастка:

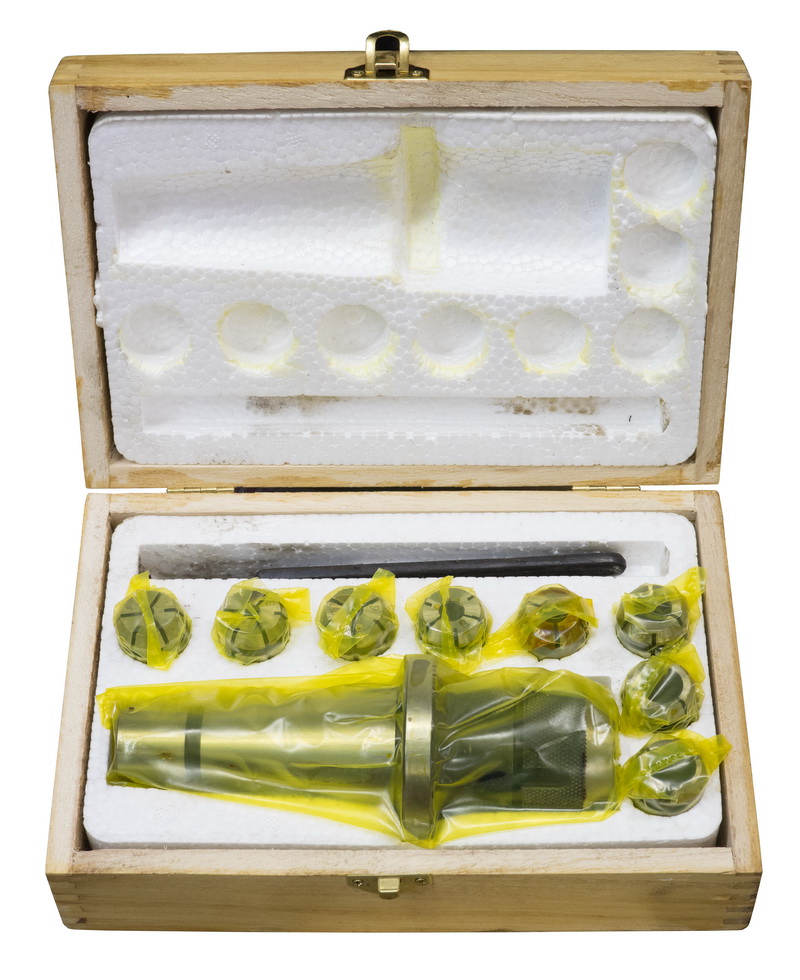

- Цанговый патрон с набором цанг (8шт, 4-16мм)
Конструкция универсального станка Stalex LM1450 и УЦИ SDS6-3V позволяет оператору быстро переналаживать один процесс фрезерной обработки на другой технологический процесс.

Отличительные особенности:

• Массивная чугунная конструкция
• Основные узлы станка изготовлены из высокопрочного чугуна или стали
• Вертикальный и горизонтальный шпиндель
• Перемещение стола в трёх плоскостях
• Автоматическое перемещение стола по оси Х при помощи электропривода
• Устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z (SDS6-3V)
• Система подачи СОЖ
• Подсветка рабочей зоны станка
• Возможность поворота фрезерной головки в обе стороны на 360º
• Централизованная подача смазки узлов

Технические характеристики:

Макс. диаметр торцевого фрезерования 125 мм (В) / 100 мм (Г)
Макс. диаметр вертикального фрезерования 35 мм
Макс. диаметр сверления 65 мм
Угол поворота фрезерной головки 360°
Конус шпинделя ISO40 (В) / ISO40 (Г)
Диапазон скоростей вертикального шпинделя 35 - 1600 об/мин
Диапазон скоростей горизонтального шпинделя 40 - 1300 об/мин
Расстояние от шпинделя до поверхности стола 150-600 мм
Размер рабочего стола 1250х360 мм
Диапазон скоростей шпинделя (XYZ) 100х300x390 мм
Т-образные пазы (число-ширина-расстояние) 3 / 18 / 80 мм
Мощность главного электродвигателя 3 кВт
Автоматическое перемещение стола электроприводом стандартная комплектация
Устройство цифровой индикации (УЦИ) по осям Х/Y/Z стандартная комплектация
Система подачи СОЖ стандартная комплектация
Размер упаковки 1670х1670х2250 мм
Вес нетто/брутто 2600/2800 кг


Видеопрезентация:

в разработке

Ход поперечного суппорта 50 мм

Происхождение

Страна
Россия
Бренд
STALEX

Размеры

Вес нетто
--- кг
Вес брутто
--- кг
Объем
--- л
Длина
--- см
Ширина
--- см
Высота
--- см
