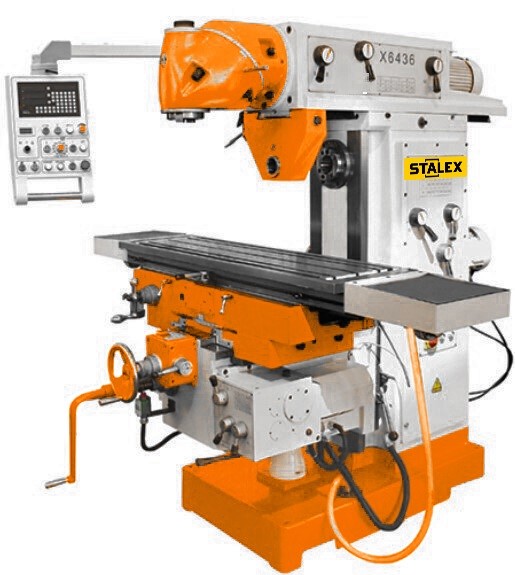

Станок широкоуниверсальный фрезерный Stalex X6436A/1 DRO
- Бренд
- STALEX
- Артикул
- Код товара
Широкоуниверсальный фрезерный станок X6436A/1 с поворачивающимся на ±35° столом, с вертикальной поворачивающейся 360° фрезерной головкой, закреплённой на перемещающемся хоботе станка, разделенными приводами шпинделя и подач. Станок предназначен для выполнения широкого спектра фрезерных операций позволительных немалыми технологическими возможностями, как с использованием горизонтального шпинделя, так и с применением инструмента, закрепляемого в вертикальной фрезерной головке. Способный поворачиваться на угол ±35° стол, позволяет фрезеровать с помощью делительной головки шнеки, червяки и другие подобные детали. А выдвигающийся хобот с поворотным вертикальным шпинделем значительно расширяет возможности при фрезеровании деталей.
Отличительные особенности:
- Широкоуниверсальный фрезерный станок для тяжелых работ.
- Горизонтальный и вертикальный шпиндели.
- Высокая жесткость конструкции станка.
- Наклон вертикальной головки влево/вправо.
- Автоматическая подача и ускоренное перемещение стола (Сервомоторы).
- Цифровая индикация перемещения по оси X, Y, Z.
- Встроенное устройство подвода СОЖ и поддон для сбора стружки.
- Лампа местного освещения.
- Поворотный по горизонтали стол ±35°.
- Централизованная система смазки фрезерного стола.
- Стандарт СЕ.
Технические характеристики:
| Характеристики | Ед. изм. | X6436A/1 DRO | |
| Размер стола | мм | 1650×360 | |
| Т-образные пазы | - |
3×14×95 |
|
| Перемещения стола X, Y | мм | 1300×300 | |
| Максимальная нагрузка стола | кг | 400 | |
| Внутренний, посадочный конус шпинделя | - | ISO50 | |
| Частота вращения шпинделя (вертикальный/горизонтальный), 12 | об/мин |
58…1800 (H) 60-1800 (V) |
|
| Расстояние торец шпинделя/стол | мм | 170-570 | |
| Ход консоли | мм | 230-730 | |
| Расстояния от оси горизонтального шпинделя до поверхности стола | мм | 0…400 | |
| Расстояния от оси горизонтального шпинделя до нижней поверхности выдвижного хобота | мм | 175 | |
| Рабочие подачи X, Y, Z |
мм/мин |
(8) 25…800 | |
| (8) 25…800 | |||
| (8) 8…267 | |||
| Ускоренные подачи X, Y, Z | мм/мин | 1200/1200/400 | |
| Угол поворота стола | град° | ±35 | |
| Угол поворота поворотной головкой | град° | 360 | |
| Расстояние перемещения выдвижного хобота | мм | 500 | |
| Мощность эл. двигателя гл. привода | кВт | 4,0 | |
| Мощность эл. двигателя привода подач | кВт | 1,1 | |
| Мощность эл. двигателя системы СОЖ | кВт | 0,9 | |
| Габаритные размеры | мм | 2550×2025×2020 | |
| Масса | кг | 2580 | |
Подготовка фундамента:
Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку, исходя из расчета до 800 кг/м².
Комплектация*:
- Цанговый патрон ISO50 с набором из 8 цанг (4-16 мм).
- УЦИ по трем осям.
- Оправка для фрезерования ISO50/Ø27.
- Оправка для фрезерования ISO50/Ø32.
- Оправка для концевой фрезы ISO50/Ø32.
- Автоподача стола по осям X / Y.
- Машинные тиски 160 мм.
- Оправки для горизонтального фрезерования - 2 шт.
- Зажимная тяга M24 - 2шт.
- Система подвода СОЖ.
- Сервомоторы перемещения стола.
- Масляный поддон.
- Инструкция по эксплуатации.
- Инструмент для обслуживания.
* Производитель оставляет за собой право без предварительного уведомления вносить изменения в конструкцию станков, что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Видеопрезентация:
в разработке.
