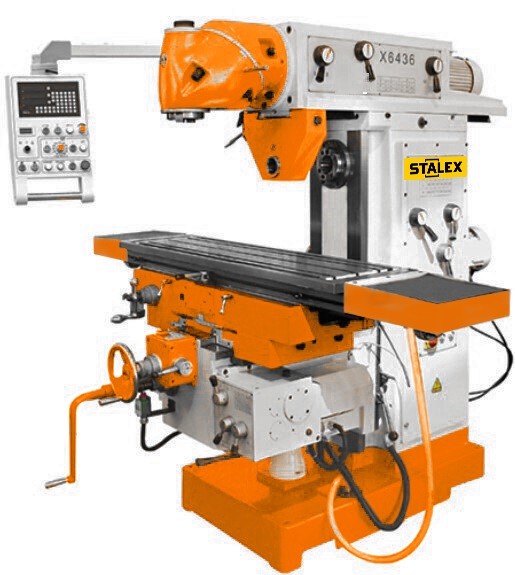

Станок широкоуниверсальный фрезерный Stalex X6436A, 1320х360 мм с УЦИ, 380 В
- Бренд
- STALEX
- Артикул
- X6436A
- Код товара
Широкоуниверсальный фрезерный станок X6436А консольной конструкции предназначен для фрезерования как при помощи горизонтального шпинделя, как например цилиндрическими, модульными и др. фрезами, так и устанавливаемыми в шпиндель поворачивающейся на 360° вертикальной, расположенной на хоботе и способной перемещаться перпендикулярно оси хода стола головки. Применение отдельных приводов для шпинделя и механизмов перемещений в совокупности с высокой жёсткостью станка позволяет применять твёрдосплавный режущий инструмент при оптимальных значениях подач и оборотов шпинделя. Перемещение хобота универсально-фрезерного станка с установленной фрезерной головкой позволяет без дополнительной переустановки обрабатывать детали, размер которых больше допустимого хода поперечного суппорта.
Отличительные особенности:
- Широкоуниверсальный фрезерный станок для тяжелых работ.
- Горизонтальный и вертикальный шпиндели.
- Высокая жесткость конструкции станка.
- Жесткая конструкция вертикальной фрезерной головы без пиноли.
- Наклон вертикальной головки влево/вправо.
- Автоматическая подача и ускоренное перемещение стола по 3-м координатам.
- Цифровая индикация перемещения по оси X, Y, Z.
- Встроенное устройство подвода СОЖ и поддон для сбора стружки.
- Лампа местного освещения.
- Централизованная система смазки фрезерного стола.
Технические характеристики:
| Характеристики | Ед. изм. | X6436A | |
| Размер стола | мм | 1320×360 | |
| Частота вращения шпинделя (вертикальный/горизонтальный) | об/мин |
(12) 60-1750 (V) (12) 58-1800 (H) |
|
| Перемещения стола X, Y | мм | 1000×300 | |
| Диапазон скоростей подач по осям | X, Y | мм/мин | (8) 25-800 |
| Z | 8-267 | ||
| Ускоренные подачи | X, Y | мм/мин | 1200 |
| Z | 400 | ||
| Т-образные пазы | мм | 3/14/95 | |
| Конус шпинделя | - | ISO50 | |
| Расстояние торец шпинделя/стол | мм | 170-590 | |
| Расстояние горизонтальный шпиндель/стол | мм | 30-400 | |
| Расстояние от оси шпинделя до колонны | мм | 230-650 | |
| Ход перемещения выдвижного хобота | мм | 500 | |
| Расстояния от оси горизонтального шпинделя до нижней поверхности выдвижного хобота | мм | 175 | |
| Макс. диаметр сверления | мм | 25 | |
| Угол поворота фрезерной головы | град° | 360 | |
| Поворот стола в горизонтальной плоскости | град° | ±35 | |
| Мощность двигателя главного привода (гор/верт) | кВт | 4,0/4,0 | |
| Мощность двигателей привода подач X/Y/Z | кВт | 1,8 | |
| Крутящий момент двигателя подач | Nm | 11,5 | |
| Мощность двигателя насоса СОЖ | кВт | 0,04 | |
| Габаритные размеры | мм | 2550×2161×2102 | |
| Масса | кг | 2850 | |
Подготовка фундамента:
Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку, исходя из расчета до 800 кг/м².
Комплектация*:
- Цанговый патрон ISO50 с набором из 8 цанг (4-16 мм).
- УЦИ по трем осям.
- Оправка для фрезерования ISO50/Ø27.
- Оправка для фрезерования ISO50/Ø32.
- Оправка для концевой фрезы ISO50/Ø32.
- Автоподача стола по осям X, Y.
- Машинные тиски 160 мм.
- Оправки для горизонтального фрезерования - 2 шт.
- Зажимная тяга M24 - 2шт.
- Система подвода СОЖ.
- Поддон для сбора стружки.
- Инструкция по эксплуатации.
- Инструмент для обслуживания.
* Производитель оставляет за собой право без предварительного уведомления вносить изменения в конструкцию станков, что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Видеопрезентация:
в разработке.
